Ho-Link 1-ch Bidirectional 3G-SDI optikai extender RS232/485-tel 1Gb Ethernettel
Nagyításhoz kattintson a képre vagy használja felette az egérgörgőt!

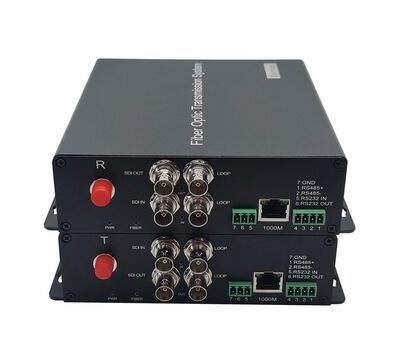

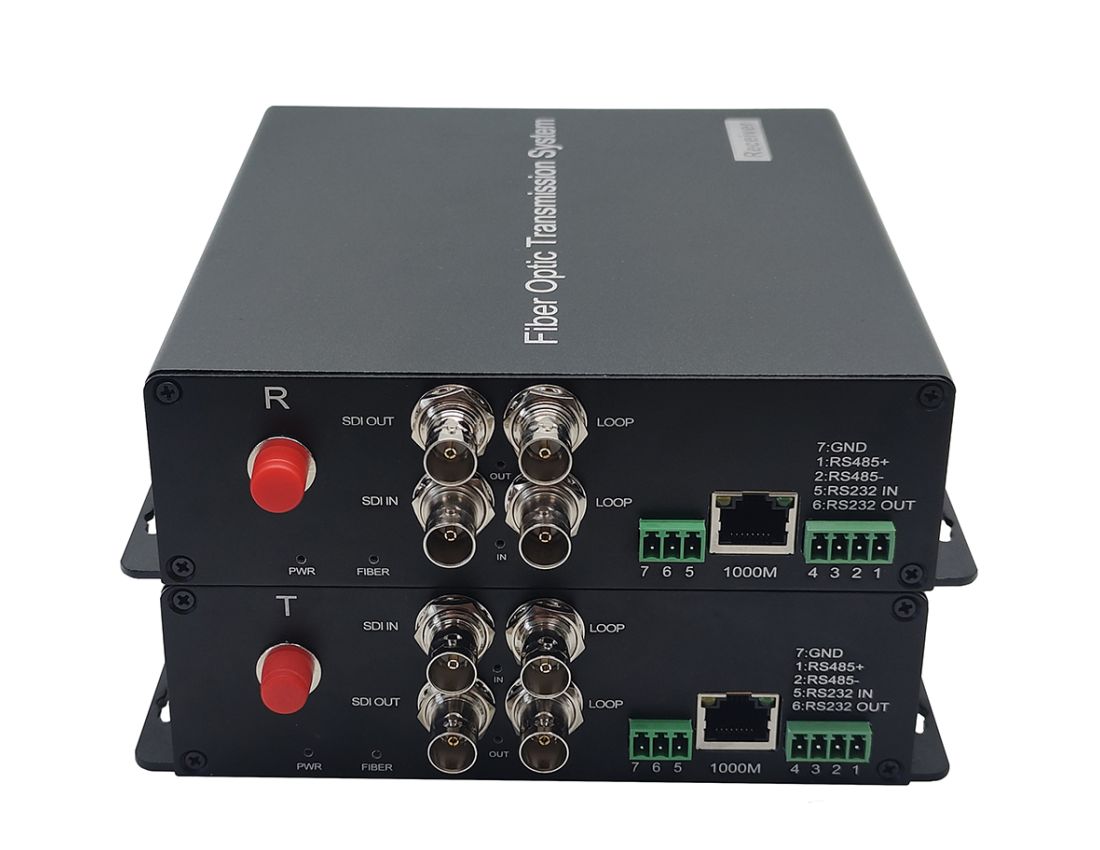

Ho-Link 1-ch Bidirectional 3G-SDI Fiber Optic Extender (HL-3GSDI-1Vv1E2Dd)
A Ho-Link HL-3GSDI-1Vv1E2Dd egy 1-csatornás bidirectional 3G-SDI optikai extender, mely lehetővé teszi 1080p60 videó kétirányú átvitelét egyetlen optikai szálon. A szett egy adó (TX) és egy vevő (RX) egységből áll, Mindkét egységen az SDI bemenetekhez továbbfűzött kimenet tartozik, illetve kettős SDI kimettel rendelkezik, így jelosztóként (splitter) is használható. A HL-3GSDI-1Vv1E2Dd támogatja az 1-csatornás RS-232 és 1-csatornás RS485 kétirányú adatávitelét, valamint az 1Gb Ethernet kapcsolatot. Átviteli távolság SM optikai kábellel max. 20 km.
Ho-Link HL-3GSDI-1Vv1E2Dd jellemzők
- 1-csatorna bidirectional 3G-SDI videó átvitele
- TX/RX videó interfész:
1x 3G-SDI bemenet 1x továbbfűzött kimenettel
1x kettős 3G-SDI kimenet - Támogatott max. videoformátum: 1080p60 és 1080i is
- Beágyazott digitális audiojel átvitele
- TX/RX videó interfész:
- Bidirectional soros vezérlőadatok átvitele
- 1-csatorna bidirectional RS485
- 1-csatorna bidirectional RS232
- 1Gb/100Mb/10Mb Ethernet hálózati adatok átvitele optikai szálon az adótól a vevő oldalára, ezáltal RJ45 csatlakozóval rendelkező PC vagy IP kamera jele nagy távolságra kiterjeszthető
(SDI jelátvitel a hálózati csatlakozón keresztül nem lehetséges) - clock recoveryclock recovery: Az eszköz újragenerálja az eredeti órajelet, így az adatok nem torzulnak a hosszabb kábeleken történő átvitel során. funkció
- Optikai interfész: FC, simplex, SM optikai szál, hatótáv: 20 km
- LED státuszjelzés a működési paraméterek visszajelzésére
- Plug&Play működés, használatához külön beállítás, program telepítése nem szükséges

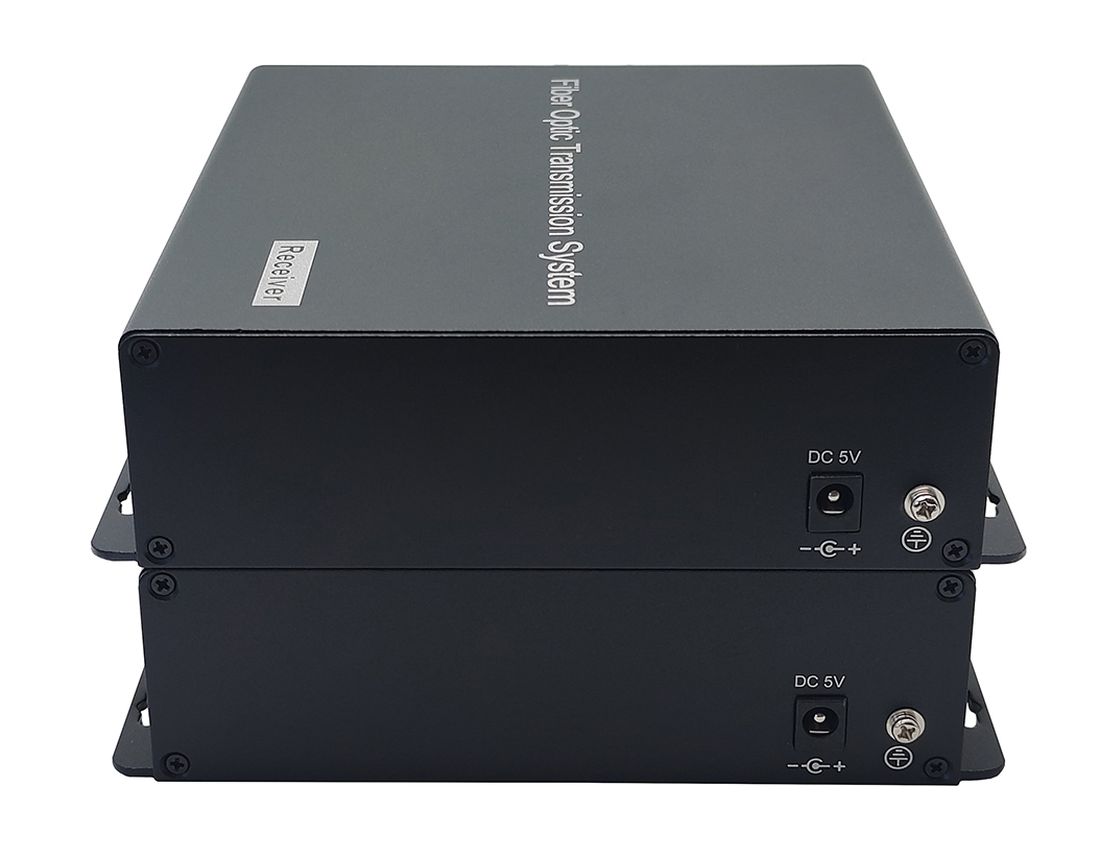

- Tápellátás DC hálózati áramforrásról
Ho-Link HL-3GSDI-1Vv1E2Dd csomag tartalma
- Jeladó egység
- Jelvevő
- DC hálózati adapter (2 db)
Ho-Link HL-3GSDI-1Vv1E2Dd 3G-SDI Fiber Optic Extender specifikáció
| SDI video | |
| Physical Interface | BNC |
| Max Resolution | 1920 x 1080 @ 60Hz Support video resolution: 1080P@60,59.94, 50,30,25,24Hz and 1080I@60,50Hz, and more |
| Video Input and Output Impedance | 75 Ohm (unbalanced) |
| Video Input/output Voltage | Typical: 1Vpp, Min 0.5Vpp, Max 1.5Vpp |
| Video Bits Rate | Max 2.97Gb/s |
| Video SDI standard | SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI |
| Data | |
| Physical Interface | standard industry block terminal |
| Interface Signal | RS485/RS232 bidi |
| Baud Rate | 0-400Kbps |
| BER | <10-9 |
| Operation Mode | Full duplex / half duplex |
| Ethernet | |
| Physical Interface | RJ45 |
| Baud Rate | 1000 Mbps |
| Operation Mode | Full duplex / half duplex |
| Optical Interface | |
| Optical wavelength | 1310nm and 1470nm-1610nm |
| Fiber Type | Single mode, Single fiber (default) |
| Working distance | 0 ~20 km |
| Fiber connector | FC (default) LC/SC/ ST (optional) |
| Environmental | |
| Operating temperature | -20°C ~ +75°C |
| Storage temperature | -40°C ~ +55°C |
| Working humidity | 0-95% (non-cpmdensing) |
| MTBF | > 100 000 hours |
