Aodelan ZC-4 Remote Commander, Lanc vezérlő Sony videokamerához

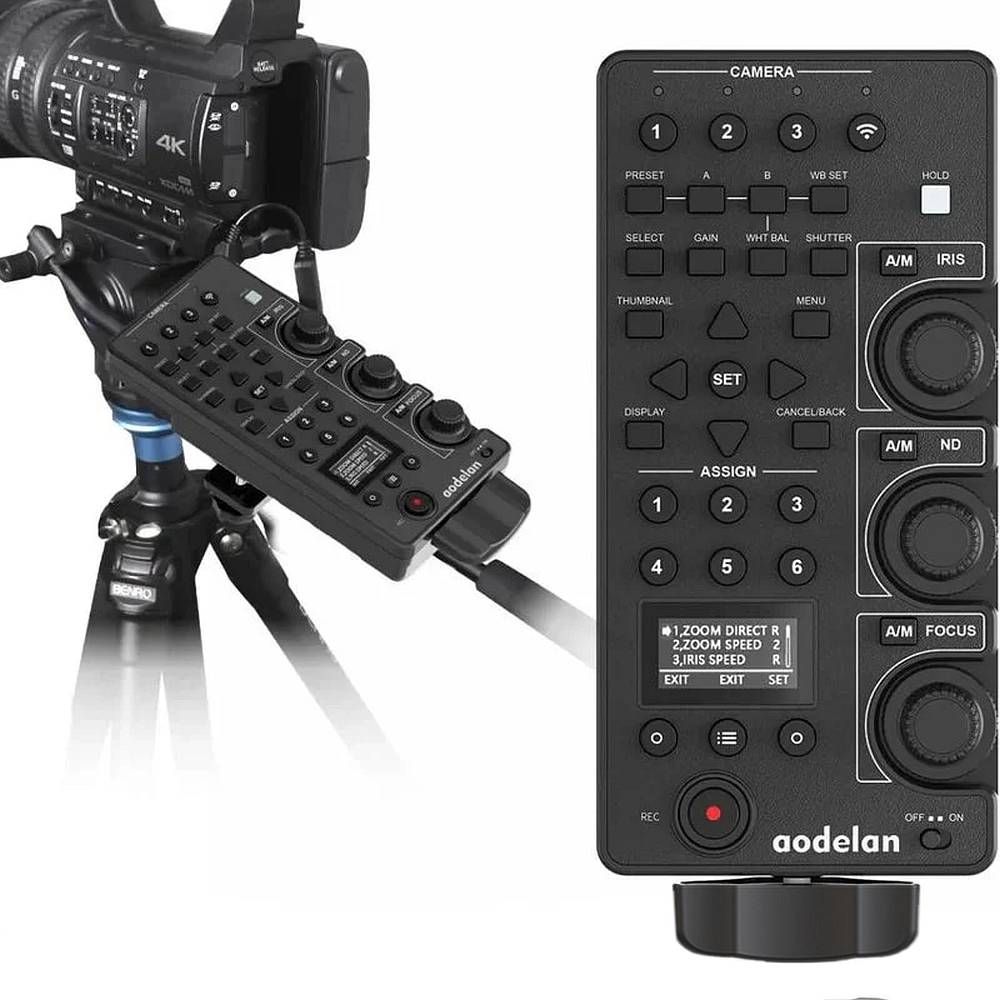

Aodelan ZC-4 vezetékes és vezeték nélküli LANC/Remote vezérlő

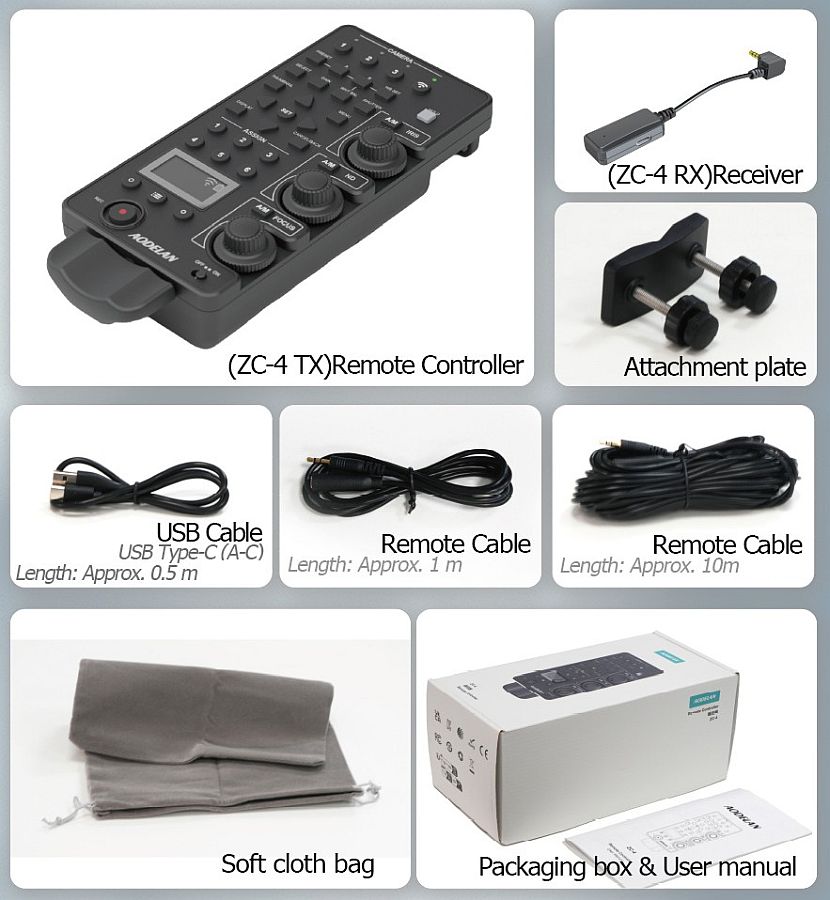

Az Aodelan ZC-4 egy multi-funkciós, professzionális LANC/Remote kamera vezérlő, Sony¹ videokamerákhoz.

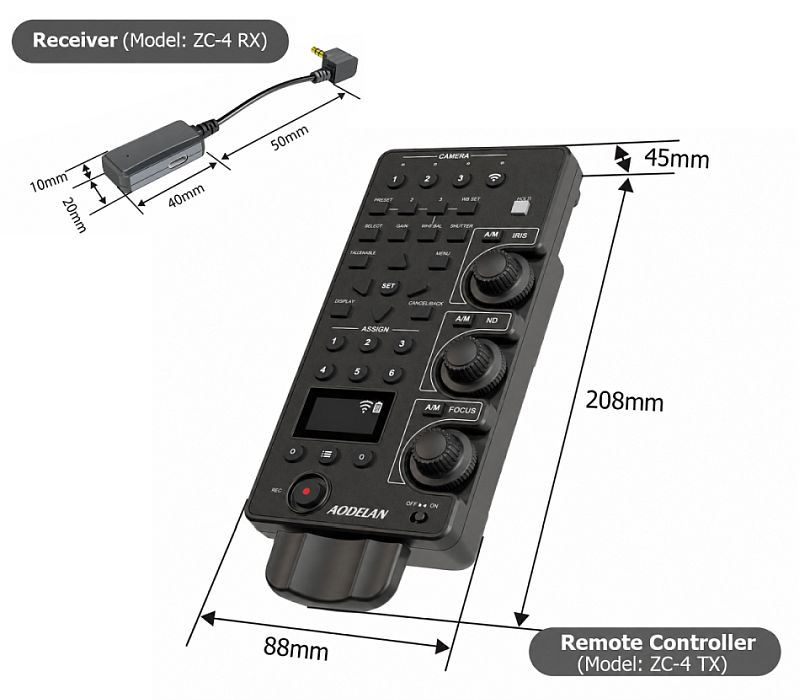

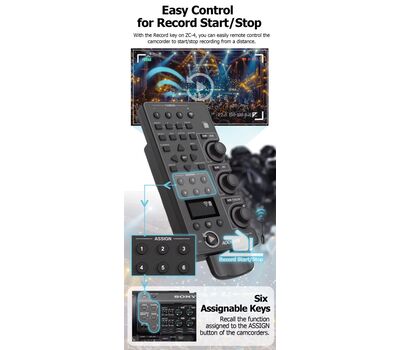

A kontroller főbb funkciói: Zoom, Focus, Iris, ND, Gain, WB, Shutter, Rec/Stop vezérlés + 6 címezhető nyomógomb. A távvezérlő 4 kamerát képes vezérelni, hármat vezetékes, egyet pedig vezeték nélküli módban. A kontroller felső kameraválasztó gombsora lehetővé teszi egy vagy több kamera kiválasztását a vezérléshez. Az Aodelan ZC-4 két legfontosabb funkciója, a Focus és a Zoom vezérlése finoman szabályozható. A vezérlőhöz csatlakoztatott LANC vezetékeket kábelvédő védi a megtöréstől, csökkenti a kilazulás esélyét.

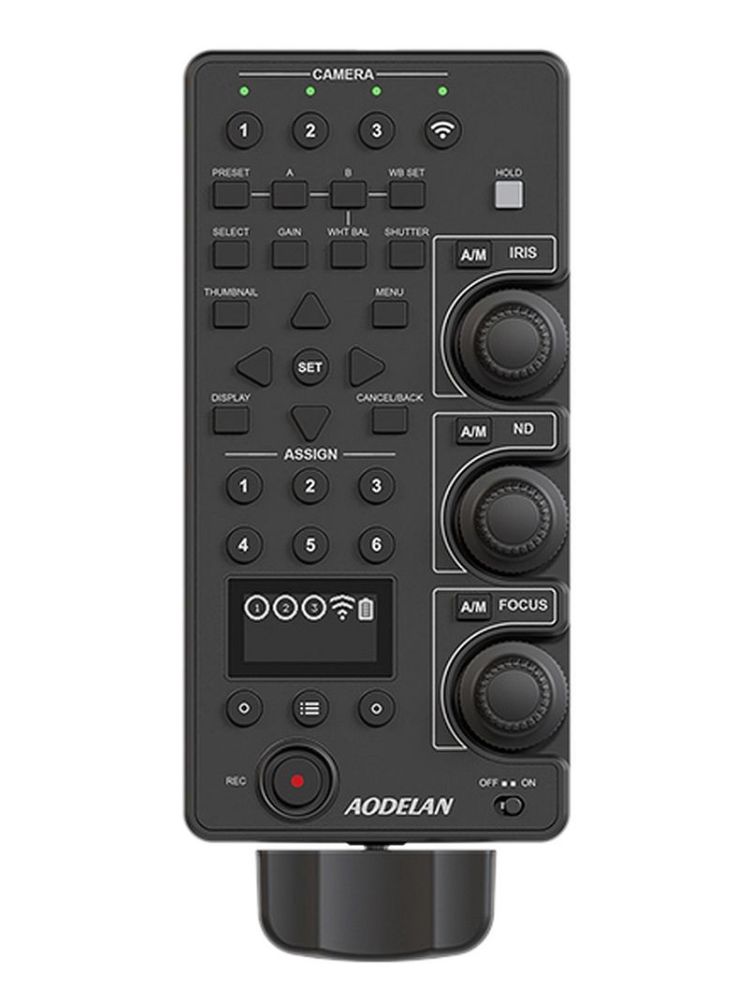

Aodelan ZC-4 professzionális kamera távvezérlő

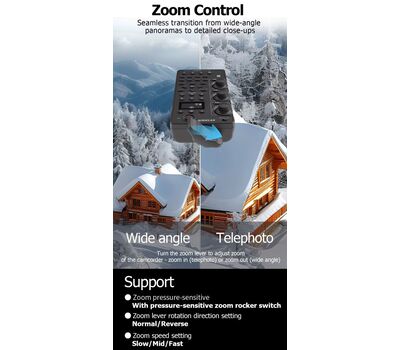

A Zoom sebessége folyamatosan változtatható a nyomásérzékeny zoom billenő-tárcsával (zoom rocker switch), és ettől függetlenül a zoom maximális sebessége 3 fokozatban állítható.

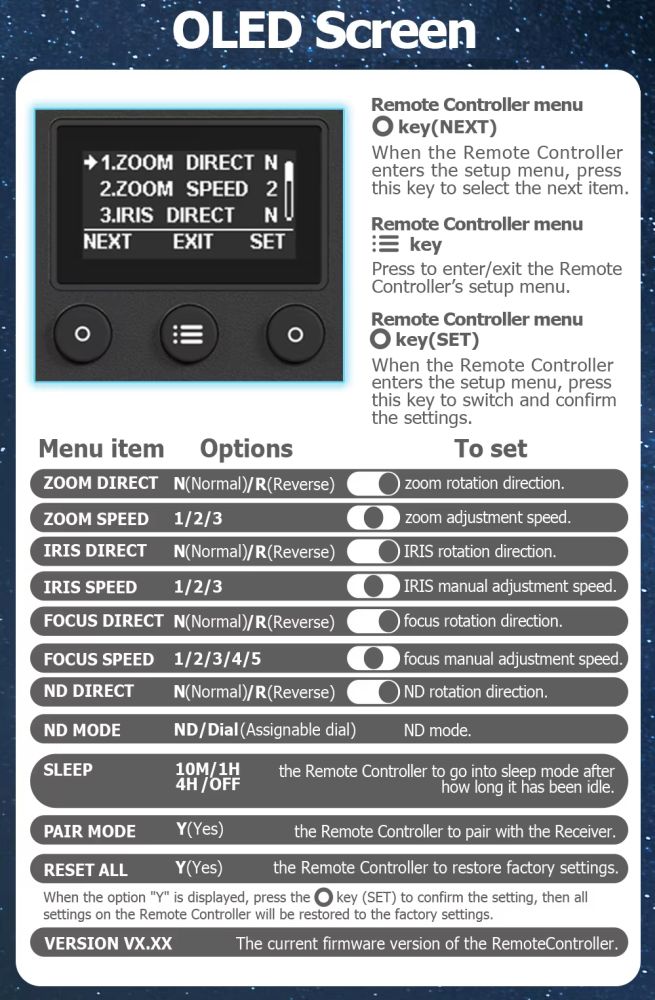

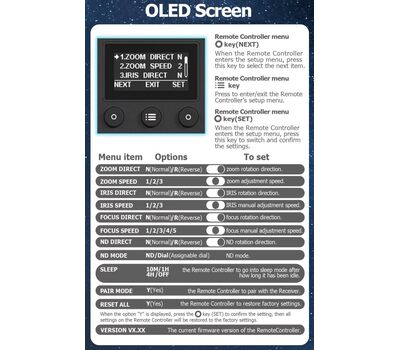

A fókusz, írisz, ND szűrő külön-külön forgatógombokkal szabályozható és kapcsolható a kézi vagy automata üzemmód (A/M), és ezek mellett támogatott a Push Auto Focus és Push Auto Iris, amely funkciók a forgatógombok benyomásával érhetők el. A zoom kapcsoló és az írisz, fókusz, ND szűrő forgatógombok hatóiránya felcserélhető (Reverse). A zoom és az írisz maximális sebessége 3, a fókuszé 5 fokozatban állítható, a sebesség beállítások a készülék OLED kijelzőjén kontrollálhatók. Mindhárom forgatógomb átmérőjét a kontroller felső síkja alatt megnövelték egészen a vezérlő oldalsó éléig, így a Focus, Iris, ND tárcsák a vezérlő oldalsó éléről is kényelmesen elérhetők és finoman, egy ujjal is elforgathatók.

A fehéregyensúly (WB) kézi és automatikus szabályozása mellett lehetőség van két WB beállítás elmentésére és visszahívására (A és B Preset).
A kamera Menü, Thumbnail és OSD elérhető a megfelelő nyomógombokról.

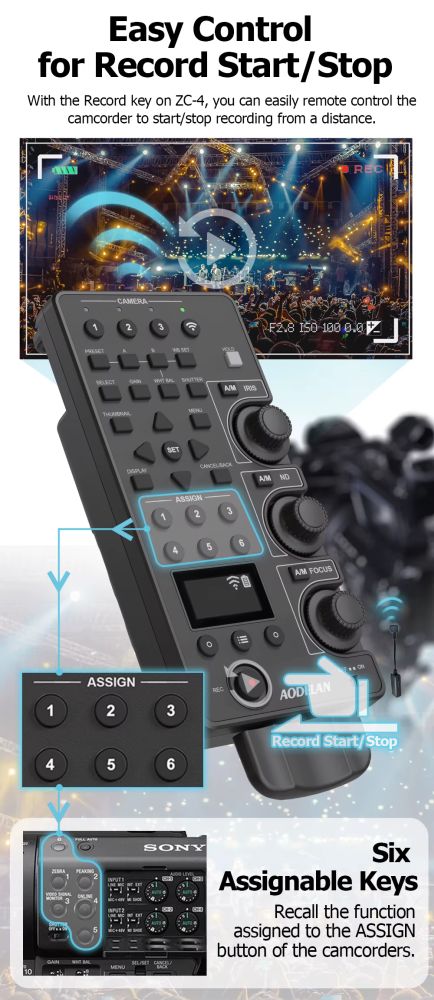

A felvétel indító (Rec) gomb nyomásérzékenysége és nyomás-mélysége olyan, hogy kizárja a véletlen felvétel indítást vagy megállítást.
Az ZC-4 Hold gombja a ki-be kapcsolón kívül lezárja a távvezérlő összes szabályzógombját.

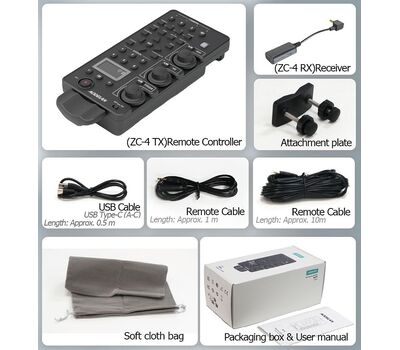

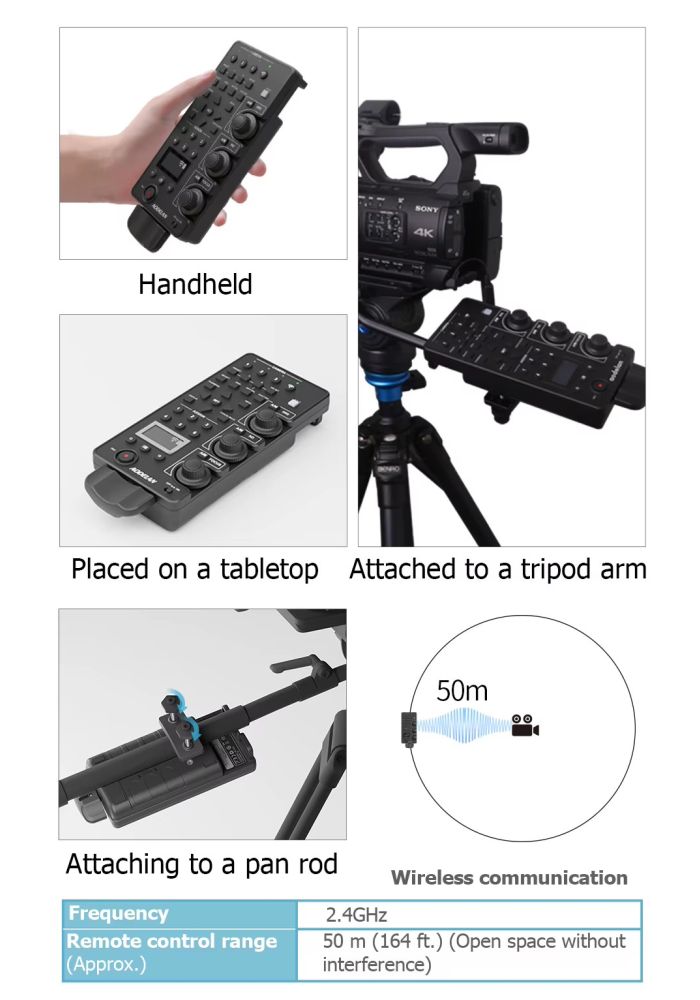

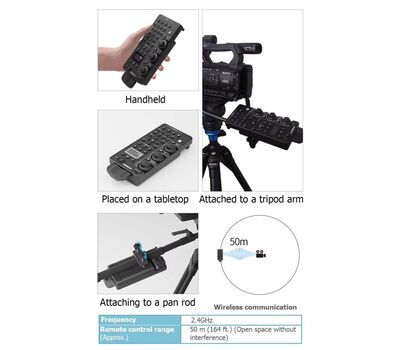

A ZC-4 kontroller vezeték nélküli hatótávolsága kb 30-50m, a kamera LANC/Remote portjához csatlakoztatható tartozék vevőegységgel. Használható svenkkarra bilincselve, kézből, Magic arm-ra rögzítve vagy asztalon elhelyezve, stb.

Aodelan ZC-4 kontrollerek láncba fűzve

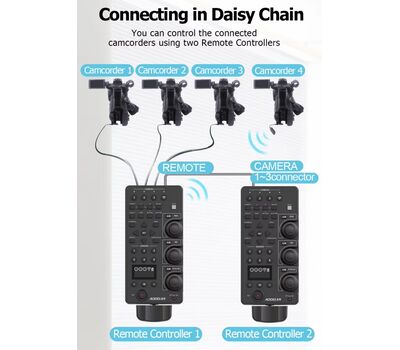

2 vezérlő láncba fűzése

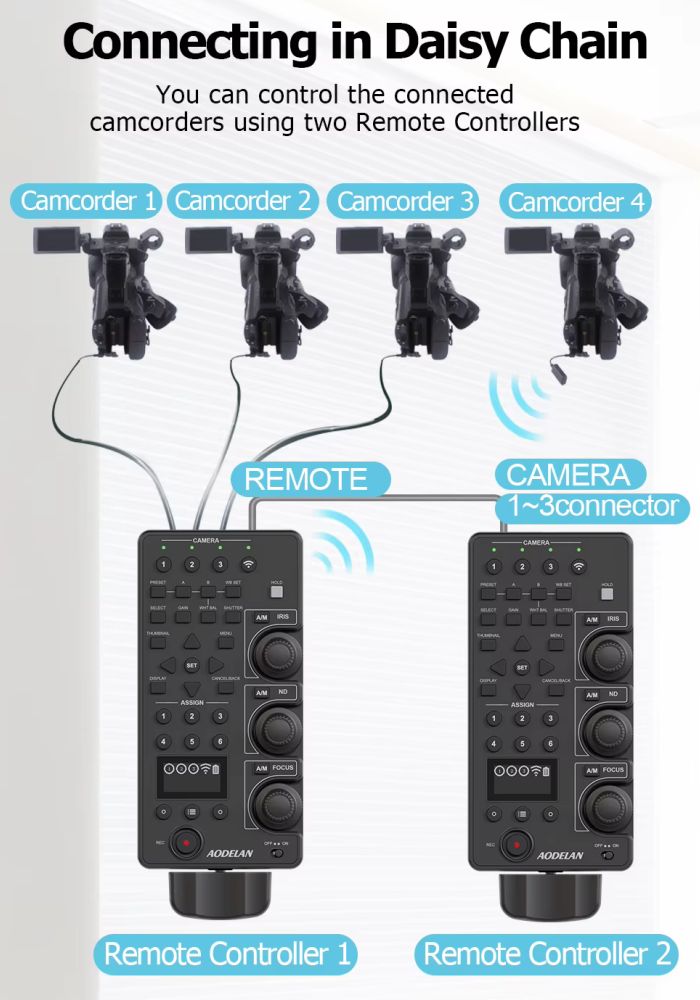

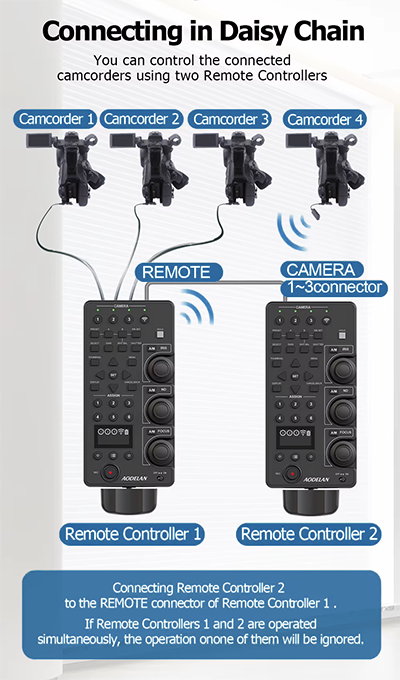

Lehetőség van 2 db ZC-4 távvezérlő láncba fűzésére. Ekkor két kontrollerről vezérelhetők a csatlakoztatott kamerák. Ilyenkor, ahogyan a képen is látható, az egyik távvezérlő Remote portja van összekötve a másik vezérlő Cam 1-3 portjával. A Remote portnak más funkciója nincs is, ez a port a kaszkád működéshez van fenntartva. Ilyenkor, szimultán műveletnél, a kamerához közvetlenül nem kapcsolódó vezérlő utasítása figyelmen kívül marad (másik irányból közelítve; a kamerához kapcsolódó vezérlő felülírja a másik vezérlő utasítását).
A kaszkád működést nem mindegyik kamera támogatja. A kaszkád típusú csatlakozás nem használható, ha a videokamera nem támogatja a vezérlés láncba-fűzése (Daisy Chain) funkciót. A kaszkád működés a gyári leírások szerint két ZC-4 eszköz között lehetséges, és ne csatlakoztasson más vezérlőt a ZC-4 Remote portjához vagy harmadik ZC-4 vezérlőt a már láncba kötött 2 vezérlőhöz.
E korlátozás alól az Aodelan ZC-3 kivétel, párban a ZC4-gyel kifogástalanul működnek (legalábbis azokkal a Sony kamerákkal, amelyekkel teszteltük).

Alkalmazások 2 vezérlővel

Két vezérlő használata, illetve a vezérlők közötti vezetékes és vezeték nélküli üzemmódok kombinálása kiterjeszti az Aodelan kamera kontrollerek alkalmazási lehetőségeit. Ezek a kombinációk nem szerepelnek a gyái leírásokban  és nem mindegyike magától értetődő, ezért érdemes közülük bemutatni néhányat, azzal a megjegyzéssel, amit az előzőekben már leírtunk, hogy a vezérlők láncba fűzését a gyári leírás szerint nem minden kamera támogatja.

A két vezérlős működés (innentől ez már nem gyári leírás), nemcsak a baloldali ábrán látható módon, hanem a két távvezérlő vezeték nélküli kapcsolatával is lehetséges, így a teljes két kontrolleres kameravezérlési lánc lehet:
   • tisztán vezetékes (ahogyan a baloldali ábrán látható),
   • vezetékes és veteték nélküli vegyesen, és
   • tisztán vezeték nélküli is.

A vezérlők vezeték nélküli kapcsolatakor a képen látható Remote Controller 2 távvezérlő vevőegysége (Receiver-e) van csatlakoztatva (bedugva) a Remote Contoller 1 távvezérlő Remote portjához.
Ha ezek után a Remote Controller 1 vezérlő vezetékkel kapcsolódik a kamerá(k)hoz, akkor ez értelemszerűen vegyes használatot, ha pedig csak vezeték nélkül kapcsolódik egy kamerához, akkor ez tisztán vezeték nélküli használati módot jelent.

Statív
ZC4 + ZC3 két svenkkaron. A legköltséghatékonyabb megoldás a kétkezes vezérlésre
- egyik svenkkar (jobb): ZC-3, Zoom vezérlés
- másik svenkkar (bal): ZC-4, elsősorban írisz, fókusz, ND vezérlés, (vagy fordítva, ha úgy tetszik).
Ez a működés akár két ZC-4 használatával és többféle (vezetékes és vezeték nélküli) módon is elérhető, bár ennél az alkalmazásnál a vezetékes kapcsolatnak semmi hátránya nincs.

Jib
ZC4 + ZC4
Itt is számos kombináció lehetséges, pl a statívnál leírt mód is, de célszerűen úgy, hogy a kamera vezeték nélkül kapcsolódik az egyik vezérlőhöz.
A jib operátor munkáját könnyíti, ha csak egy vezérlőt kezel, amellyel főképpen a zoom-ot állítja vagy ha muszáj az íriszt korrigálja és esetleg állítja az AF/MF-t, és egy másik kezelőnél lévő másik ZC4 vezérli az írisz, (fókusz), ND, WB-t.
Ez a Jib-es felhasználás is többféleképpen megvalósítható. A legkényelmesebben használható mód, ha a két vezérlő vezeték nélküli kapcsolódik egymáshoz és a kamera vezeték nélkül (vagy ha a jib gémjének két vége között ki van építve LANC kábel, akkor vezetékkel).
Attól függően, hogy a kamera melyik távvezérlőhöz kapcsolódik, ez a setup is kétféle lehet:
• a Jib operátor által kezelt ZC-4 Remote portjához van csatlakoztatva a másik operátor által kezelt ZC4 Receivere, és a Jib operátor ZC-4 vezérlője vezetékkel vagy anélkül kapcsolódik a kamerához.
• a távoli kezelőnél lévő ZC4 Remote portjához van csatlakoztatva a Jib operátor vezérlőjének Receiver-e, és a távoli kezelő távvezérlője kapcsolódik vezeték nélkül a kamerához.

Valószínűleg van olyan forgatási szituáció, amikor erre a másodikként leírt setupra van szükség, annak ellenére, hogy ez kevésbé biztonságos. Mert ha a két vezérlő közötti kapcsolat megszakad, a Jib operatőr vezérlési lehetőség nélkül marad. Ezzel ellentétben, az első pont szerinti setupnál, ha a két távvezérlő közötti kapcsolat megszűnik, a jib operátőrnél marad a kameravezérlés. (Annak nagyon kicsi a valószínűsége, hogy a Jib-en lévő vezérlő és a kamera kapcsolata is megszakadjon, mert a kamer-vezérlő távolság és a körülmények nem változnak.)

Az előző setupoknál is lehet még költséghatékonyabbat választani, egy ZC4 + egy ZC3 vezérlő használatával.
ZC3 + ZC4
Ekkor a Jib markolatra szerelt ZC-3 Receiver-e van csatlakoztatva a távoli kezelő ZC-4 vezérlője Remote portjához és a ZC-4 Receiver-e van csatlakoztatva a kamerához. Ez a setup az előzőhöz hasonlóan rejt némi bizonytalanságot, mert ha a ZC-4 és a kamera közötti kapcsolat megszakad, ezzel a Jib operatőr is vezérlési lehetőség nékül marad, és ha valamelyik kontoller dobja el a vezérlők közti vezeték nélküli kapcsolatot, a jib operatőr akkor is vezérlés nélkül marad (a ZC3 vezetékes kameravezérlése ekkor azért nem használható, mert a kamerába már a ZC4 Receivere van csatlakoztatva).
Az előzőkben a vezeték nélküli móddal kapcsolatban többször is hangoztatott fenntartások ellenére, a megadott hatótávolságon belül mindkét vezérlő stabilan, bizonytalanságok nélkül működik és bármelyik mód inkább kiterjeszti, semmint korlátozza a vezetékes LANC/Remote hatótávját.

Gimbal
Ha a vezérlő kábellel van összekötve a gimbalon lévő kamerával, az különösen szerencsétlen a vezeték kamera balanszra gyakorolt hatása miatt, amely folyamatosan változik a gimbal/kamera mozgásától, helyzetétől függően. Gimbalon nem egyszerű és főleg nem olcsó megoldani a gimbal operátor és egy távoli kezelő szimultán vezeték nélküli kameravezérlését.
Ez az Aodelan vezérlőkkel, a Jib-nél leírt valamelyik módon, egyszerűen és olcsón elérhető, legalábbis Sony kamerákkal.
Gimbalhoz ajánlott akár a ZC3-ZC4 konfig, különösen a kis tömege és az egyszerű kezelhetősége miatt, de akár két ZC4 használata vagy bármelyik külön is.

Slider, Fahrt-sín és más kameramozgató eszközök
Az előbbiek alapján könnyen kiválasztható az optimális összeállítás és setup.

A felhasználáskor figyelembe kell venni, a soros LANC protokoll sajátosságát, hogy 2 vezérlő együttes használatakor, az azonos időben történő utasításkor (hacsak nincs valamilyen aktív LANC jelközösítő közbeiktatva) vagy az egyik vagy a másik vezérlő parancsa lesz végrehajtva. Az előbbi 2 vezérlős konfigoknál a kamerával közvetlen kapcsolatban lévő (tehát nem a másik vezérlőhöz fűzött) ZC-4 parancsnak van prioritása Pl. ha a Gimbal operatőr ZC-4 vezérlője van közvetlen kapcsolatban a kamerával és az operatőr éppen a zoom-ot húzza ezen, akkor a távoli vezérlő ezzel egyidőben hiába húzza az íriszt. Viszont ZC3-ZC4 használatakor, a távoli vezérlőnél lévő ZC-4 utasítás felül fogja írni a gimbalon lévő ZC3 utasítását.

Kameravezérlés hatótávjának kiterjesztése optikai szálon

Bár a ZC-4 (és ZC-3) hatótávolsága a vezeték nélküli működésének köszönhetően nagyobb, mint a szokásos, alapból kb. 15m-es vezetékes LANC hatótáv, a többkamerás közvetítések ennél jóval nagyobb távolságból történő vezérlést igényelnek. Ezen a problémán segítenek azok az újabban megjelent optikai szálas konverterek, amelyek az RCP mellett tartalmaznak különböző LANC/Remote be- és kimeneteket, ezzel kiterjesztve a távoli kameravezérlés hatótávolságát akár több km-re is.

Az Aodelan ZC-4 vagy a Sony RM-30BP bár nem biztosít több millió Ft-os áron elérhető RCP szintű vezérlést, de számos többkamerás felvétellel foglalkozó vállalkozás nem is igényli ezt. Bár ezekben a forgatási szituációkban a Sony kamerákhoz elegendő volna az írisz, fókusz, ND, WB, A/M, Gain, Rec. Start/Stop, (esetleg zoom) távoli vezérléséhez egy jó minőségű LANC kontroller, a korlátozott hatótávjuk miatt ezek mégis használhatatlanok.
Ez a probléma oldható fel a következő optikai szálas konverter szettekkel, amelyek nemcsak a távoli kamera- és Tally vezérlés lehetőségét, hanem a kétirányú 12G-SDI videojel átvitelét is biztosítják, egyetlen optikai kábalen, elérhető áron.

• Beesong EFP BSVM
  Vezérlés: Tally, 2,5mm, 3,5mm, 8-Pin (RCP) Remote
  Videojel:  továbbfűzött 12G-SDI jelek (kamera és PGM) kétirányú továbbítása
  Optikai kábel: ipari minőségű ODC optikai kábelek és IP67-es optikai csatlakozók
  Komapatibilis akku: kamera oldalon továbbfűzött V-Mount akkuhátfalas Camera Fiber Converter
• Beesong EFP BS
  Vezérlés: Tally, 2,5mm, 3,5mm, 8-Pin (RCP) Remote
  Videojel:  továbbfűzött 12G-SDI jelek (kamera és PGM) kétirányú továbbítása
  Optikai kábel: ipari minőségű ODC optikai kábelek és IP67-es optikai csatlakozók
  Komapatibilis akku: kamera oldalon 2 NP-F970 akku-foglalatos Camera Fiber Converter

Kompatibilitás

Az Aodelan ZC-4 vezérlő nem feltétlenül kompatibilis az összes Lanc/Remote csatlakozós Sony kamkorderrel.
A kompatibilis videokamera típusától függően előfordulhat, hogy a ZC-4 egyes funkciói nem működnek együtt az adott kamerával.
Kompatibilis Sony kamera típusok a teljesség igénye nélkül:
   ILME-FX6,
   PXW-FX9, Z150, Z190, Z200, Z280, Z290,
   PXW-FS5, FS5 M2, FS7, FS7 M 2, X180, X160
   FDR-AX700
   HXR-NX800, NX200, NX80, NX5R, NX100, NX3, NX1, NX5, MC88,
   HVR-Z7, Z5
   DSR-PD150P, PD170P, PD177P, PD198P
   NEX-FS700/R, FS100, EA50

A PXW-Z200 használatakor az ND szűrő vezérléséhez a kamera menüjében az ND "Variable" módot kell beállítani, a vezérlő 8. pontjában pedig az ND "On"-t.

--------------------------------------------------

Aodelan ZC-4 és Sony RM-30BP rövid összehasonlítása (Gaia teszt)

Első ránézésre is látható, hogy az Aodelan ZC-4 és a Sony RM-30BP két nagyon hasonló távvezérlő, amelyek a vezetékes működésüket tekintve majdnem megegyeznek, a főbb funkcióikat és a kamera kompatibilitásukat tekintve csaknem azonosak. A látszólagos hasonlóság ellenére, az Aodelan vezeték nélküli működése éppen azokra a területekre (távoli vezérlés és kameramozgató eszközökre szerelt kamerák távoli vezérlése) terjeszti ki a vezérlő alkalmazási lehetőségeit, amelyeken az a leginkább hiányzott (a ~15m-es vezetékes LANC korlát miatt), és mindezt úgy teszi, hogy a távoli vezeték nélküli vezérlés mellett meghagyja a közeli, második kezelő általi vezeték nélküli vezérlés lehetőségét is.
A két eszköz kezelhetősége nagyon hasonló, a 3 tárcsás működése az Aodelan-nek egyszerűbb, nekünk jobban bejött, mint a Sony-nál az 1 tárcsás használat, de ez valószínűleg izlés kérdése.
A következő összeállítás nem teljes, csak a két vezérlő fontosabb eltéréseit mutatja be.

Sony RM-30BP
Az Aodelan ZC-4 tesztjeink vezetékes vezérlés részét elvégeztük az RM-30BP-vel is és nem találtunk eltérést a két vezérlő működésében: amely kamerát és ahogyan az egyik kontroller vezérelte, éppen úgy vezérelte a másik is.
Előnyök
- Zoom billenő-tárcsa (Rocker) mechanikai védelme
- kevéssel nagyobb átmérőjű szabályzótárcsa
- kisebb méret
Hátrányok
- nincs vezeték nélküli működés
- a vezeték nélküli működés hiányából eredően nagyjából (kamerától függő) 15-30m körüli vezetékes hatótáv (jelerősítés nélkül)
- max. Zoom sebesség beállítása csak jól elrejtett mikrokapcsolókkal lehetséges*
- 1 szabályzótárcsa a fő funkciókhoz (írisz, fókusz, ND), a funkció kiválasztása nyomógombokkal történik (nem biztos, hogy hátrány)

Aodelan ZC-4 előnyök
- vezeték nélküli működés vezérlő és kamera között
- vezeték nélküli kapcsolat vezérlő és vezérlő között
- Zoom sebesség-fokozat állítása magától értetődő
- 3 külön szabályzótárcsa a fő funkciókhoz (írisz, fókusz, ND)
Hátrányai
- a Zoom billenő-tárcsának nincs mechanikai védelme
- teleszkópos vagy nagyobb átmérőjű svenkkarra rögzítéskor magától kinyíló elemtartó fedél**

Aodelan ZC-4 és Sony RM-30BP párban

Azok kedvéért, akik már rendelkeznek egy RM-30BP-vel, de nem szándékoznak másodikra beruházni, ugyanakkor egy második olcsó és a meglévővel egyenértékű vagy funkcionalitásban azt meghaladó vezérlőn elgondolkodnának, kipróbáltuk együtt a Sony vezérlőjét és a ZC4-et, hogy mit szólnak egymáshoz.
A Sony RM-30BP, ahogyan az várható volt, semmit nem akart kezdeni a Remote portjához csatlakoztatott Aodelan ZC4-gyel.
De ugyanez fordítva, a ZC4 Remote portjához csatlakoztatott RM-30BP vezérlővel már működött*** (ekkor nyilván a ZC-4 utasításoknak volt prioritása).
Ez a lehetőség - kicsit továbbgondolva -, az RM-30BP vezetékes működését, egészen alacson ráfordítással, kiterjeszti vezeték nélkülire.
Kedvezmény: annak aki a meglévő (bárhol megvásárolt) RM-30BP vezérlőjéhez vásárolna második vezérlőként ZC4-et, 10% kedvezményt biztosítunk a termék aktuális árából. Ehhez mindössze megrendeléskkor az RM-30BP sorozatszámát kell megadnia és jeleznie felénk, hogy igénybe venné a kedvezményt.

* Az RM-30BP távvezérlőn a Zoom sebességfokozat beállításához elő kell venni a vezérlő kézikönyvét, lenyitni a vezérlő oldalán lévő fedelet és a több cm mélyen elhelyezett hosszú DIP kapcsoló soron, egy célszerszámmal beállítani a kézikönyvben leírtaknak megfelelően a mikrokapcsolókat.
** A fedél nem esik le, mert rögzített a készülékhez, a működést nem gátolja.
** Nem teszteltünk minden funkciót minden kamerával. Előfordulhat, hogy egyes funkciók ebben a kombinációban nem működnek.

Egyéb
A ZC-4 kontroller (a Sony RM-30BP vezérlőhöz hasonlóan) a 3,5mm-es Option portján keresztül csatlakoztatható a Sony MCX-500 mixer szintén 3,5 mm-es Option portjához (aminek értelme számunkra egyelőre rejtély, de ha valaki tudja, kérjük, jelezze felénk).


Kamera csatlakoztatása a távvezérlőhöz

Az adott kamerát mindig kapcsolja ki a kontrollerhez csatlakoztatása és leválasztása előtt.
A kamera típusától függően a kamera menüjében szükség lehet a távvezérlő funkció aktiválására. Egyes kamerák esetében további menü-beállítások is szükségesek lehetnek: lásd a kamera kézikönyvében.

• Vezetékes csatlakozás
  - a kamera és a ZC-4 távvezérlő legyen kikapcsolva

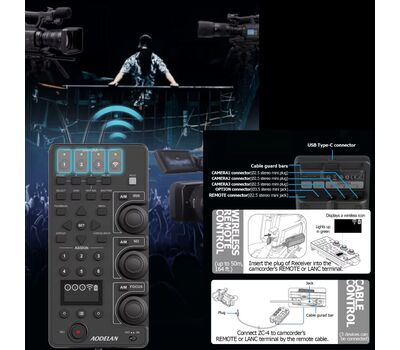

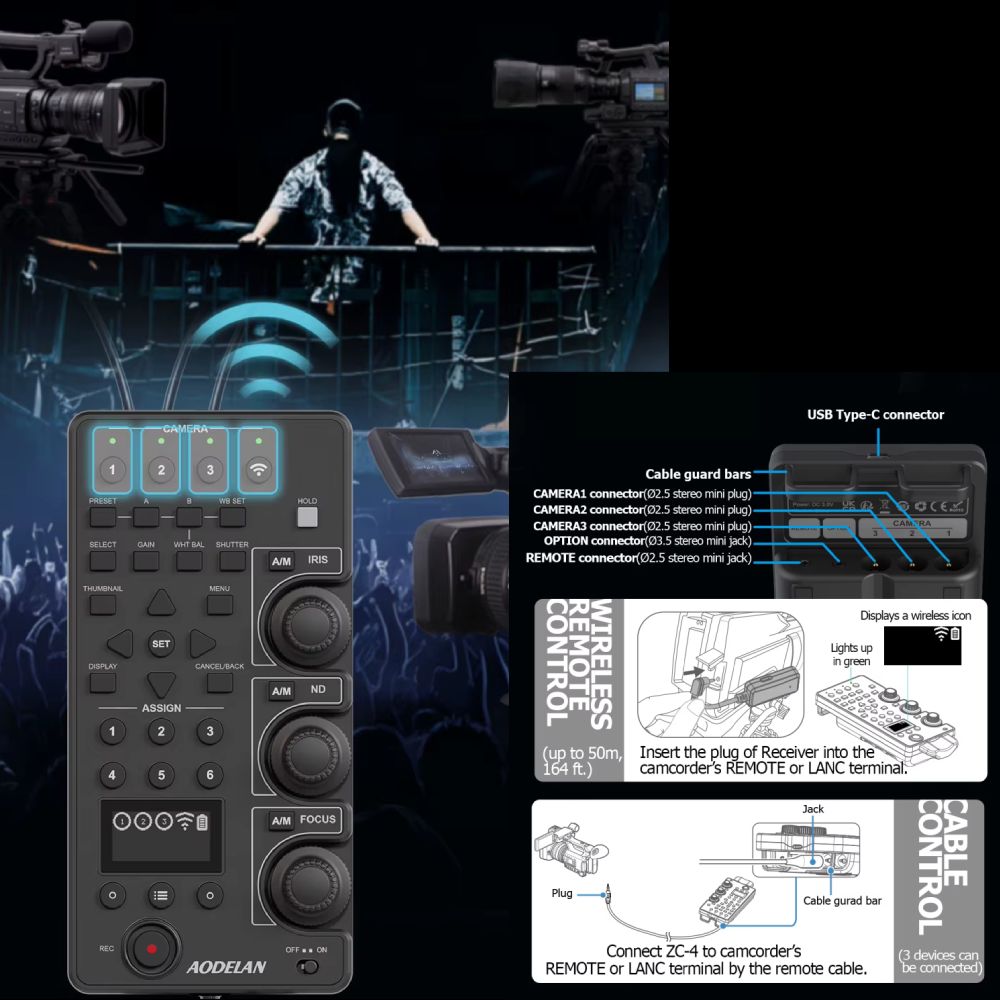

  - csatlakoztassa a 2,5mm-es LANC hosszabbító kábel (aljzat végét) a ZC-4 vezérlő "Camera" 1-3 portja egyikéhez
  - csatlakoztassa a kábel másik végén a 2,5mm-es sztereó mini-jack dugót a Kamera LANC/Remote portjához
  - kapcsolja be a kamerát és a távvezérlőt
  A csatlakozás létrejöttekor a távvezérlő kijelzőjén megjelenik a csatlakoztatott kamera száma.
  A felső kameraválasztó gombsor felett zöld LED jelzi az aktuálisan vezérelhető kamerát.

• Vezeték nélküli csatlakozás
  - a kamera és a ZC-4 távvezérlő legyen kikapcsolva
  - csatlakoztassa a ZC-4 vezérlő tartozék Receiver-ét a kamera LANC/Remote portjához
  - kapcsolja be a kamerát és a távvezérlőt
  A csatlakozás létrejöttekor a távvezérlő kijelzőjén megjelenik a "Wireless" ikon.


-----------------------------------------------
Gaia-Team megjegyzés
¹ Nem teszteltük LANC csatlakozós Canon és JVC kamerákkal.
Teszteltük viszont néhány Panasonic kamerával (olyanokkal, amelyeken már csak 1 db 2,5mm-es Remote port van), de néhány funkciótól eltekintve nem igazán működött. Ezekhez ajánljuk az Aodelan ZC3 vezérlőt, amelyet a gyártó szintén csak Sony kamerákhoz ajánl, de kiválóan működik a Panasonic és vélhetően a LANC portos Canon, JVC kamerákkal is.
Canon Cine és Pro videokamera vezérléséhez ajánljuk az Aodelan ZC-5 távvezérlőt.
