BEESONG EFP-BSVM Camera Fiber Converter & Base Unit Set, V-Mount

BEESONG EFP-BSVM Camera Fiber Converter, V-Mount

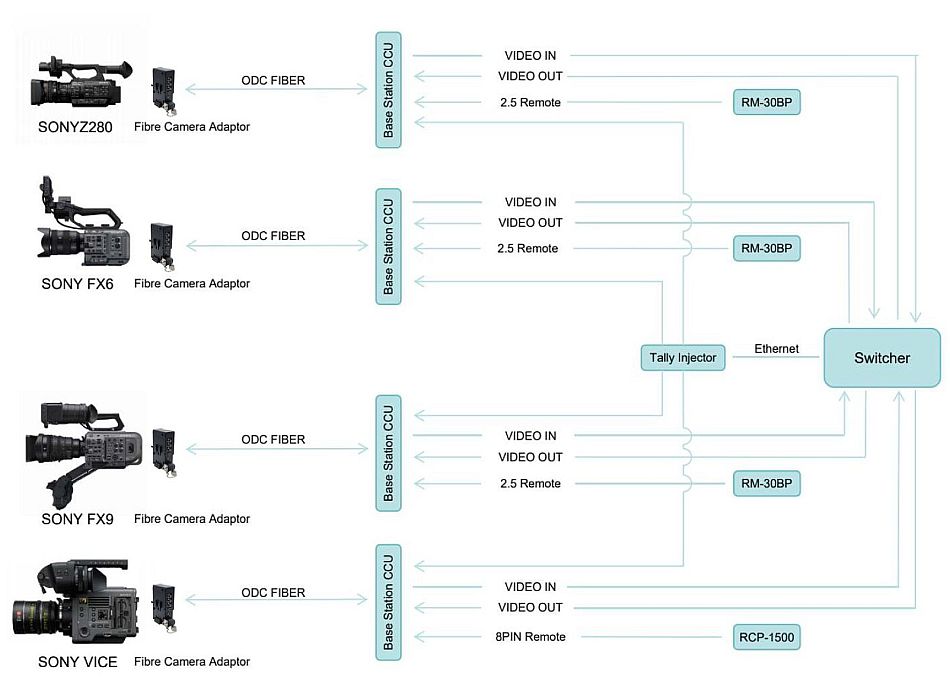

Az EFP-BSVM szettet többkamerás élő adásokhoz tervezték Sony kamera távoli vezérlésére és az SDI videójelek kétirányú átvitelére. Alapműködése. hogy a kameravezérlő és a kamera/objektív közötti vezérlő- és video-jelátvitelt biztosítja mindkét irányban száloptikán keresztül, akár több kilométeres távolságra. Az EFP-BSVM kompatibilis a Sony rendszerkamerákkal, professzionális Sony kézi kamerákkal, a hozzájuk tartozó objektívek többségével, az RCP, LANC és Grip Remote Control vezérlőkkel..
A szett lehetővé teszi, hogy a Tally jel, a kamera/objektív vezérlőjelei és az akár 12G-SDI jelek kétirányú továbbítása egyetlen optikai kábelen keresztül történjen a kamera és a vezérlés helye között.

Kamera-/objektív-vezérlő csatlakozási lehetőségek
   - 8-pin remote port: a legtöbb Sony RCP vezérlővel komaptibilis
   - 2,5mm LANC/Remote: az összes LANC/Remote portos kamera- és objektív vezérlővel kompatibilis
   - 3,5mm-es Grip Remote Control: Sony GP-VR100 Grip-hez és Sony Burano, ILME-FX6 és PXW-Z300 kamerák vezérléséhez
   - 8-Pin Remote: rendszerkamerák és Sony FX9 kamera XDCA-FX9 broadcast hátfallal
   - 12-Pin Hirose port: írisz vezérléshez, ha a Canon vagy Fujinon ENG/EFP vagy Cine-Servo Hibrid objektív nem rendszerkamerához csatlakozik (pl FX6-hoz vagy FX-9-hez hátfal nélkül)

A szett két fő komponensből, a Camera Fiber Converter-ből és a Base Unit-ból áll, mindkettőn robusztus, IP67 védettségű ODC-2F optikai csatlakozóval van ellátva (amelyben a "2F" az optikai szálak számát jelöli). A szett része még egy fényerőszabályzós Tally LED.
A Base Unit a vezérlés helyén vagy a stúdióban helyezhető el, a Camera Fiber Converter pedig a kamera akkuhátfalára vagy rig-re, LWS rudazatra, stb rögzíthető. A kamera konverter egység elő- és hátfalán továbbfűzhető V-Mount rögzítési lehetőség van, a tetején pedig további szabványos 1/4"-os és 3/8"-os belső állványmenetek további kiegészítők rögzítéséhez. A Tally LED alján 1/4"-os állványmenet van a rögzítéséhez.

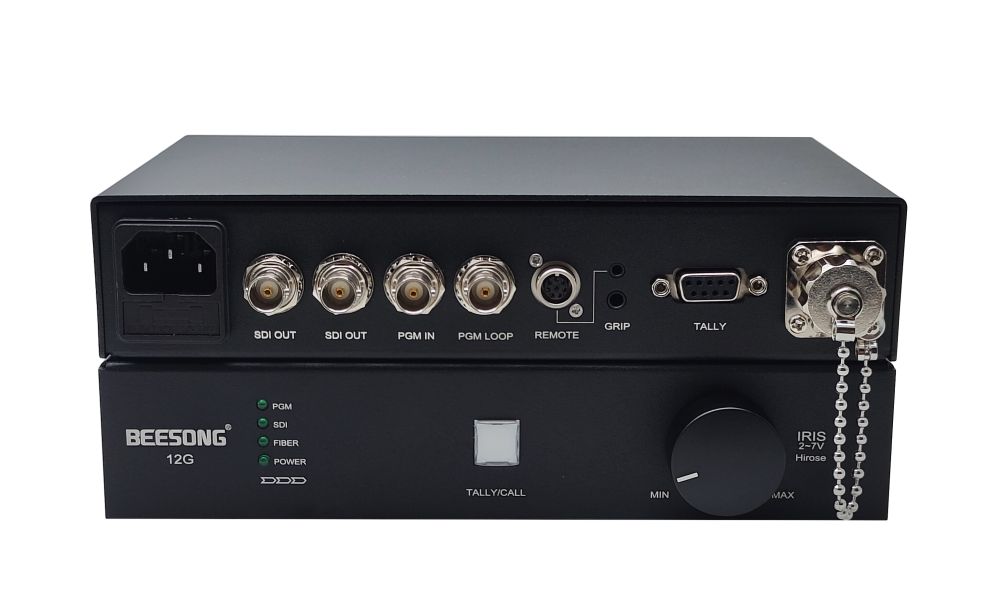

Base Unit
A Base Unit egyrészt fogadja a megfelelő, Sony kamera kompatibilis (külön megvásárolható) RCP, LANC/Remote vagy Grip Remote Control vezérlők jelét és a mixerből egy SDI PGM vagy PVW jelet (SD-SDI-tól 12G-SDI-ig), valaminta a Tally jelet, amelyeket (a szintén külön megvásárolható) ODC-2F optikai kábelen keresztül továbbít a kamera konverter felé.
Másrészt fogadja a kamera optikai szálon továbbított max 12-G SDI videojelét a kamera konverter felől és visszakonvertálja azt két SDI kimenetére a forrással megegyező formátumban.
Az EFP- BSVM Base Unit előlapján található egy "Iris Hirose" forgatógomb, amely egyedi kamera-objektív setup-nál használatos.¹

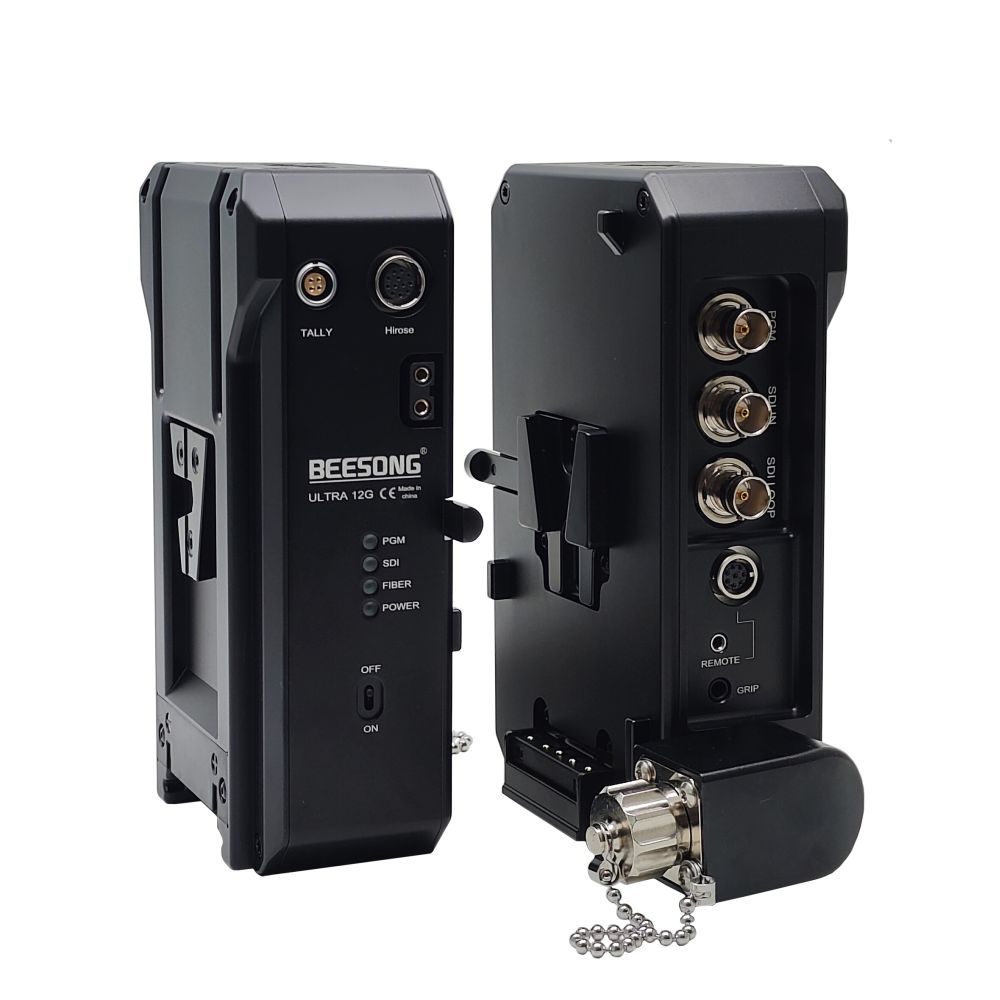

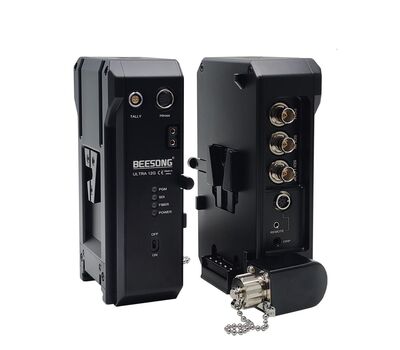

Camera Fiber Converter
A Camera Fiber Converter egyrészt fogadja és továbbküldi a Base Unit által optikai szálon továbbított kameravezérlő jeleket és a mixer PGM vagy PVW SDI jelét a kamera felé, másrészt a továbbfűzött SDI bemenetén fogadja a kamera max. 12G-SDI videojelét és optikai szálon továbbítja a Base Unit felé. A Camera Converter a hozzá csatlakoztatott V-Mount akkumulátorról látja el energiával a kamerát és szükség szerint az ENG/EFP szervoobjektívet, illetve egyes kamera konfigok esetében (lásd az ¹megjegyzést) beállítja a 12-pin Hirose portján a szervobjektív típusának megfelelő 2-7V közötti írisz vezárlő-feszültséget, a Base Unit-on beállított Irisz-feszültségszabályozó értéke alapján.

Az EFP-BSVM WDMWDM (Wavelength Division Multiplexing)
~ hullámhossz-osztásos multiplexálás
A technológia lehetővé teszi, hogy egyetlen optikai szálon egyszerre több, különböző hullámhosszúságú (színű) fény haladjon, jelentősen megnövelve ezzel az egyébként elérhető sávszélességet. A technológiát nagy adatsűrűségű optikai hálózatokban és egyre több optikai szálas broadcast eszközökben alkalmazzák, amelyek nagy sávszélességet és jellemzően visszirányú jelátvitelt is igényelnek. technológiát használ annak érdekében, hogy az összes jelátvitel, beleértve a 12G-SDI jelet, a vezérlést és a Tally-t, egyetlen optikai kábelen történhessen. A szett esetében az alkalmazott jelátvitel ODC-2F (2 Fiber-es) kábellel szálanként egyirányú².

¹ Amikor a 12-pines Hirose aljzattal ellátott Canon és Fujinon ENG/EFP vagy Cine-Servo sorozatú (Hibrid) objektívek nem rendszerkamerához csatlakoznak, hanem pl. FX6-hoz vagy FX9-hez és az írisz szabályozásuk problémás, akkor a BSVM-nek ez a funkciója az ilyen broadcast objektívek Iris vezérléséhez szükséges, az objektív típustól függő írisz-vezérlőfeszültség 2-7V közötti szabályozását látja el (ez független a 12V-os objektív tápfeszültségtől). A Base Unit-onbeállított feszültség-információ az optikai kábelen továbbítódik a Camera Fiber Converter felé, amely a rajta lévő 12-tűs Hirose port megfelelő érintkezőire adja ki a Base Unit-on beállított, az adott optikának megfelelő Iris kontroll feszültséget és az objektív működéséhez szükséges tápfeszültséget.

² Mind a Camera fiber converter, mind a Base unit 2-2 beépített (a készülékház belsejében található), simplex SFP modult tartalmaz, amelyhez egy-egy LC végződésű pigtail csatlakozik az ODC-2F aljzathoz. Ebből adódik, hogy a robusztus ODC-2F aljzat valószínűtlen meghibásodása esetén minimális költséggel cserélhető a készülékház belsejében az ODC-LC kábel.


Számok
Egy Sony RM-30BP távvezérlővel egy kompatibilis kamerát kb. 5m távolságból lehet vezérelni. A BSVM szettel 10 km-ről.
Egy csúcs minőségű 12G-SDI mobil field kábel 12G átviteli határa ~100m, (dobon 400€+)
Egy átlagos 12G-SDI mobil field kábel 12G átviteli távolság határa 50-60m, amíg át nem sétál rajta valaki.
A BSVM szetthez megvásárolható 100m-es ODC-2F kábel néhány kg, a kisméretű 235 mm-es kábeldobbal együtt.
A 100 m-es ODC-2F TPU kábel dobbal együtt kb. nettó 280-300€. Olcsóbb, mint egy 12G-SDI mobil kábel és sokkal tartósabb.
Egy 100 m-es SMPTE 311Az SMPTE FUW-PUW kábelt a rendszerkamerákhoz használják és az RCP vezérlés és 4K jelátvitel mellett a kamera tápellátását is biztosítja. FUW-PUW PUR kábel kb 20 kg a nagyobbacska 385mm-es dobon és kb nettó 750-1200€.
A BSVM-nél nincs távoli kamera tápellátás - igen, ez szívás, de van olcsó és könnyű optikai kábel hozzá + V-Mount.
Egy SMPTE kompatibilis CCU-RCP páros ~20 000€ és szinte kizárólag rendszerkamerákkal használható.
A BSVM a legtöbb RCP-vel kompatibilis és a legtöbb Sony kézi- vagy rendszerkamerával is.
A BSVM az olcsó LANC kamera vezérlőktől (ZC-3 és ZC-4) a drágább RM30BP-n át a többezer Euro-s RCP-ig mindent támogat.
A multi-protokoll vezérlés támogatása különüsen kedvező áron teszi lehetővé a távoli és lokális kameravezérlést.
Az BSVM rugalmasságából adódik a moduláris fejlesztés lehetősége, az egyszeri nagyobb beruházás helyett.
BSVM + 2 db Aodelan ZC-4 + 100méter ODC kábel: távoli kameravezérlés, lokális vezérlés + 4K BiDi jelátvitel - fillérekért.

A BSVM szett időpontegyeztetéssel kipróbálható üzletünkben. Lehet hozni kamerát, vezérlőt vegy ezeket is megvenni nálunk.
Júliustól az összes ODC-2F standard kábelhosszt (50, 75, 100, 150m) raktáron tartjuk és az egyedi igényeket legyártjuk.

EFP-BSVM Base Unit jellemzők

• videó bemenet: 1-ch továbbfűzött 12G-SDI PGM (SD-, HD-, 1,5G-, 3G-, 6G-,12G-SDI támogatása)
• videó kimenet: Camera Converter -> Base Unit (Forward)
• 1-ch visszirányú 12G-SDI: Base Unit (PGM) -> Camera Converter (Reverse PGM)
• 1-ch 2.5mm Remote: Remote Commander/LANC vezérlő** jele -> Base Unit -> Camera Converter
  ** pl.: Sony RM-30BP, Aodelan ZC-4, Sony RM-1BP Remote Commander és más LANC vezérlők
• 8-Pin Remote: Sony RCP*** -> Base Unit -> Camera Converter
  *** pl.: Sony RCP-3500, Sony RCP-1500
  1-ch 3.5 Grip
  1-ch Tally kimenet
  1-ch 12P Hirose
• Kompatibilis: Sony kamerák
• Támogatott szabványok: ST-2082-1 ​​(12G), ST-2081-1 (6G), ST-424 (3G), ST-292 (HD) és ST-259 (SD)
  kompatibilis: DVB-ASI és AES10 (MADI) szabványokkal
• Automatikus órajel helyreállítás (Reclocking/Clock recovery)
  az időzítési hibák javítása, az órajel újragenerálása
  (the clock restorer is locked to 11.88Gb ps, 5.94Gb ps, 2.97Gb ps, 1.4 85Gb ps or 1.001 fractional sub-rate and 270Mbps SMPTE rate)
• Automatikus kábelkiegyenlítés (Cable equalization) / Kábelmeghajtó funkció (Cable drive function)
  a TX kompenzálja az SDI kábel nagyobb távolságon fellépő magas frekvenciás jelveszteségét és helyreállítja a jelalakot
  az RX biztosítja a szabványos 800 mV-os kimeneti jelszintet és a 75 Ohmos illesztést a koaxiális szakasz felé
• Megfelelő SFP modulokkal használható
• Energiaellátás 9-18V áramforrásról
• Könnyű beüzemelés, nem igényel külön telepítést

EFP-BSVM száloptikai jellemzők

• Hullámhossz: 1310nm (2x SM optikai szál alkalmazásával), 1270/1330nm (1x SM optikai szál alkalmazásával)
• Optikai csatlakozó típusa: ODC
• Optikai szál típusa: 9/125 µm SM
• Rate: 12Gb/s
• Transmitter power: 0~-3 dB
  Receiver sensitivity: -12 dB
• Átviteli távolság: 10 km, 1x vagy 2x SM optikai szálon
