DJI Transmission with High-Bright Monitor Combo

DJI Transmission with High-Bright Monitor Combo

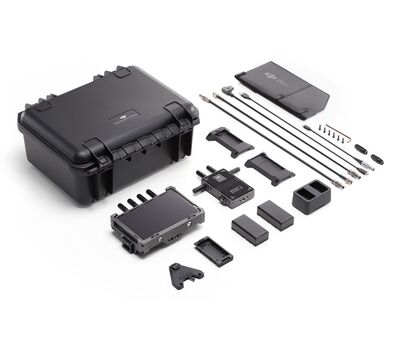

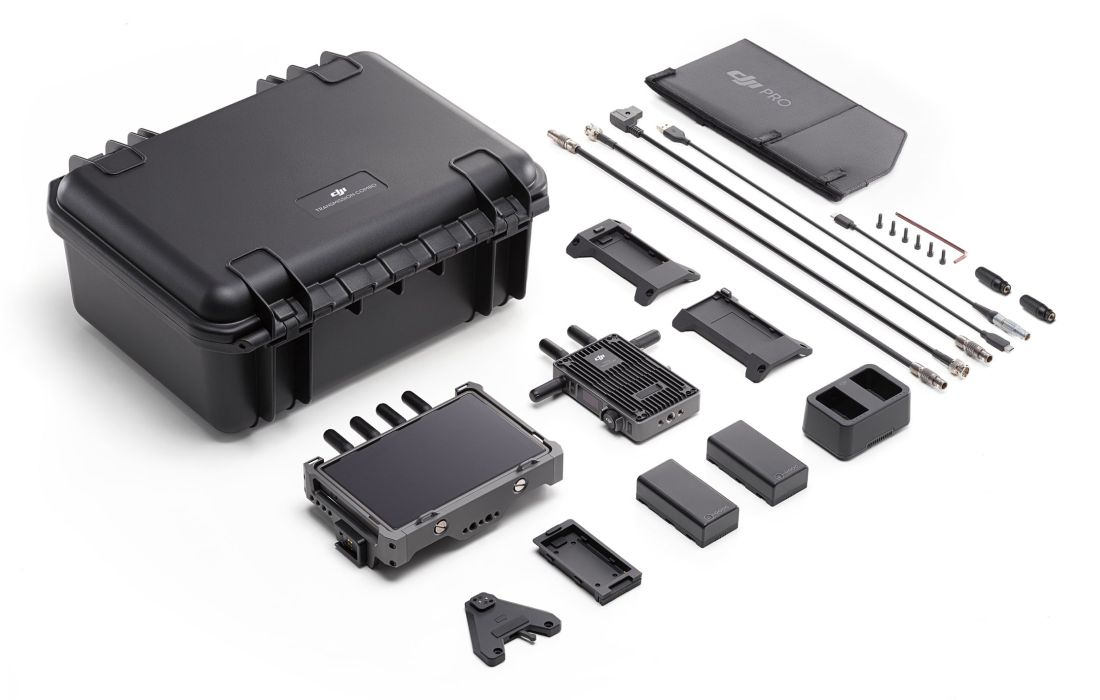

A DJI Transmission Combo egy jeladóból (TX) és egy jelvevővel (RX) integrált nagy fényerejű monitorból álló szett, mely lehetővé teszi akár 1080p60 videó átvitelét akár 6 km távolságra (rálátás nélkül) rövid késleltetési idővel DJI drónról vagy gimbalról. A DJI High-Bright Monitor RX további bővítési lehetőségeket is kínál, beépíttet mozgásérzékelővel és egyéb kiegészítő funkciókkal rendelkezik, így biztosítva a pontos vezérlést.

Nagy-hatótávolságú HD videó

A DJI rendszere a videoátvitelre a saját nagy hatékonyságú O3 Pro átviteli technológiáját alkalmazza, mely akár 6 km átviteli távolságra is képes*. Támogatja a 1080p60 formátumú videó átvitelét 50 Mb/s maximális bitrátával valamint a 16-bit 48 kHz élő audiót.

Három-sávos működés automatikus frekvenciaugrással

Wi-Fi 2,4 és 5 GHz-es, valamint DFS frekvenciákon keresztül. A DJI Transmission támogatja a háromsávos automatikus frekvenciaugrást, amely automatikusan a legjobb vezeték nélküli csatornára vált, ezáltal biztosítva a folyamatos, stabil jelátvitelt. A beépített frekvenciakeresővel akár manuálisan is kiválasztható egy csatorna az eszközök közötti interferencia elkerülése érdekében.
Opcionálisan nagy teljesítményű antennák vásárolhatók, mellyel tovább fokozható a jel minősége és a hatótávolság.

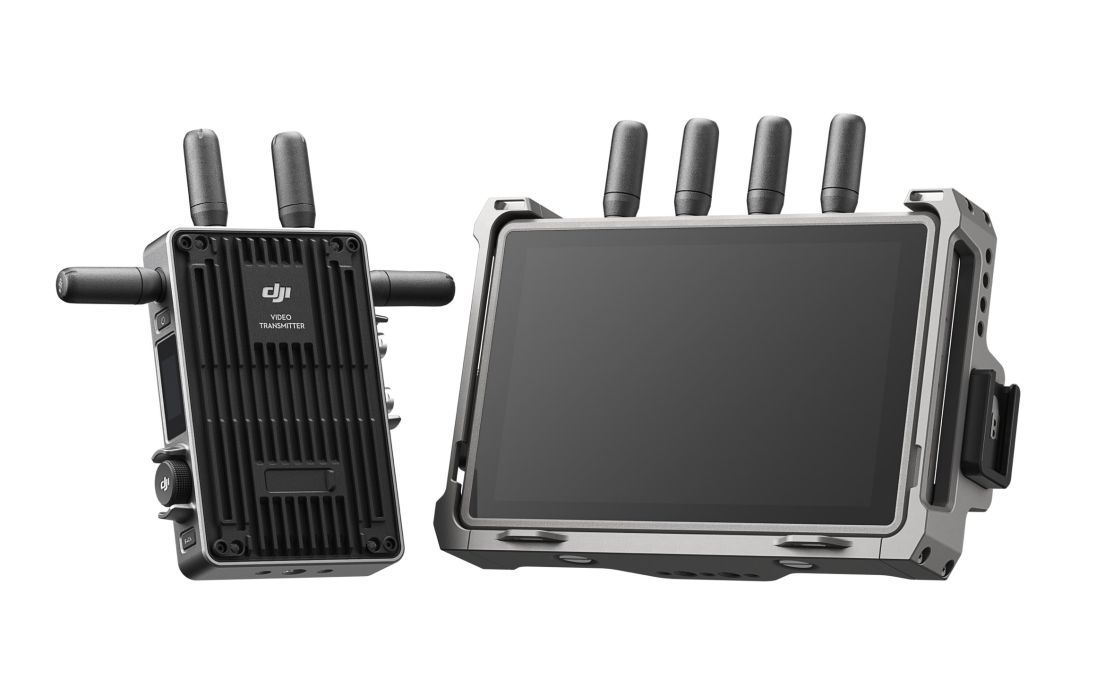

Nagy fényerejű monitor/RX

A jelvevő egyúttal egy 1500 cd/m² fényerővel rendelkező, 1920×1200 pixel felbontású és 7"-os érintőképernyős kijelző. A monitor számos képszerkesztő eszközt kínál (pl. frame guide, waveform, false color) és lehetővé teszi egyéni LUT-ok importálását.
Egy opcionális bővítőlemezzel a monitor HDMI és SDI jeleket is képes kibocsátani.
Ezenkívül a jelvevő támogatja a hanghívásokat valós idejű, ultranagy távolságú hangátvitelhez. (A TX és RX USB-C portjához mikrofonos fejhallgatót csatlakoztava lehet kommunikálni a két eszköz között.)

Több jelvevős használat

A DJI Transmission Combo kétféle módban használható: Control és Broadcast*.

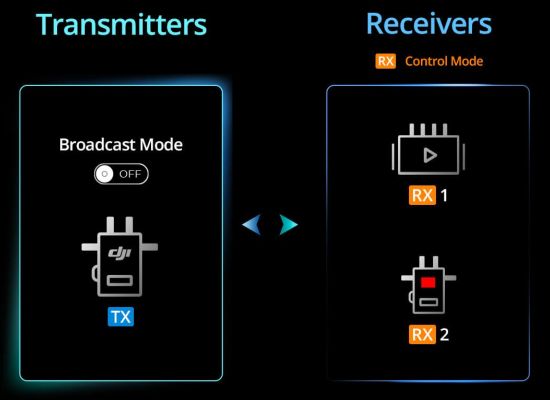

DJI Transmission sytsem "Control" módban

A Control módban az adó egyszerre két vevőhöz tud videojelet továbbítani, míg a Broadcast módban korlátlan számú vevőhöz, így lehetőséget ad a videofelvétel kettő vagy több különböző helyről való monitorozására.

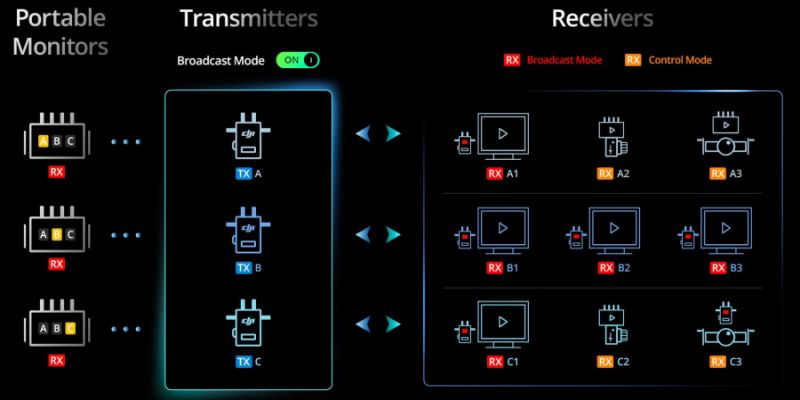

DJI Transmission Monitor/RX Combo használata "Broadcast" mód aktiválásával

Gimbal és kamera vezeték nélküli vezérlése

A DJI Transmission Combo-val a Ronin 2 / RS3 Pro vagy kompatibilis gimbal és a kamera távolról, vezeték nélküli használattal vezérelhető. Ehhez a monitort Control módba kell kapcsolni, párosítani az adóval, majd DJI Master Wheels vagy más vezérlőeszközhöz csatlakoztatni. Ezután a Ronin 2, az RS 3 Pro és a kamera fókusza távolról vezérelhető akár két RX-ről is, anélkül, hogy ez befolyásolná a Broadcast módon keresztül csatlakoztatott többi eszközt.
A gimbal vagy a kamera vezérlése megoldható a monitor érintőképernyőjéről vagy fizikai mozdulatokkal, ugyanis a monitor a giroszkópos érzékelőjének köszönhetően lehetővé teszi, hogy önálló mozgásvezérlőként működjön a Ronin 2 vagy az RS 3 Pro kamerákhoz további tartozékok nélkül is.

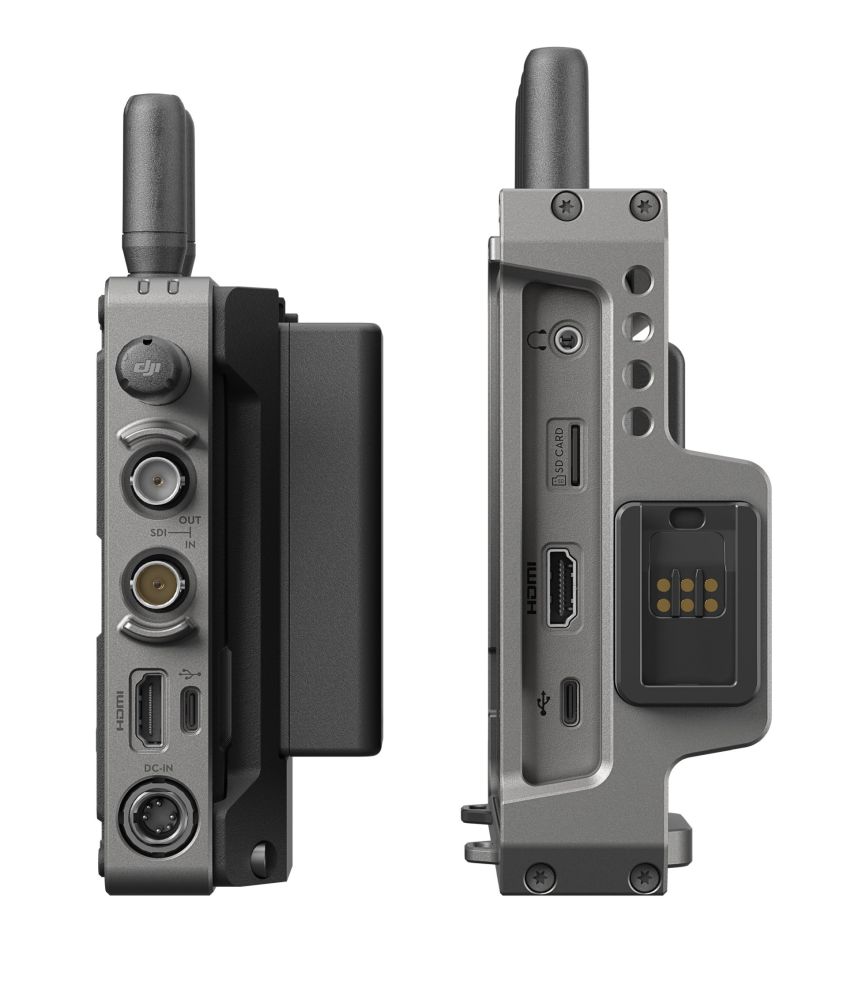

Interfészek

A DJI videó transzmitter 3G-SDI bement és továbbfűzött kimenet, valamint a HDMI1.4 (Typa A) kimenet támogatja a 1080p60 videó átvitelét. A TX-en található USB-C port használható hanghívásokra, gyári frissítésekre. A tápcsatlakozó egyúttal CAN bemenet/kimenet a kamera, gimbal felé és az intelligens kommunikációt biztosítja. A TX-et ezen a CAN kapcsolaton keresztül egy tápkábellel összekötve a gimballal, a vezérlőparancsok átvihetők. A monitor/RX-hez a DJI Master Wheels-t vagy a kézi markolatokat csatlakoztatva, a monitorról küldött jelek a TX-en keresztül mozgatják a gimbalt vagy állítják a kamera fókuszát / rekeszét.  A CAN hálózaton keresztül a TX pontos adatokat kap a gimbal állapotáról is, és képes összehangolni a DJI Focus Pro motorokat, a LiDAR távolságmérőt és a vezeték nélküli adót.

A High-Bright Remote Monitor (RX) HDMI2.0 bemenet támogatja a 4K60 felbontású videót, míg a két kimenete, a 3G-SDI és a HDMI1.4 (Type A) max 1080p60 felbontáshoz alkalmas. A monitoron található egy 3,5mm sztereó jack az audió monitorozására.

Energiaellátás

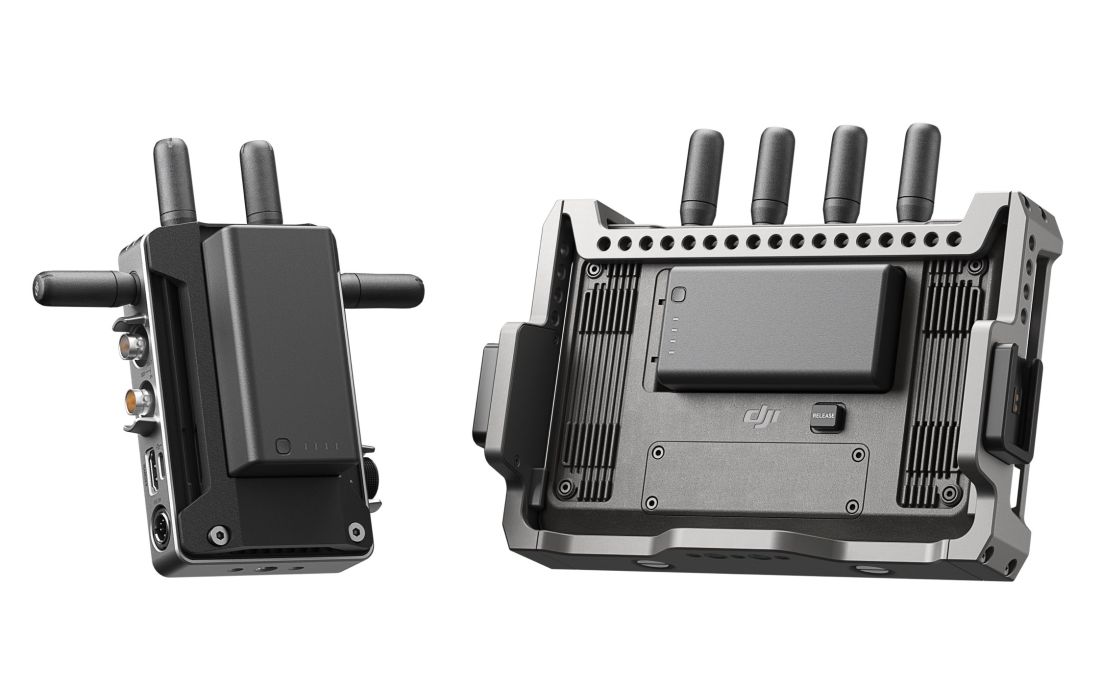

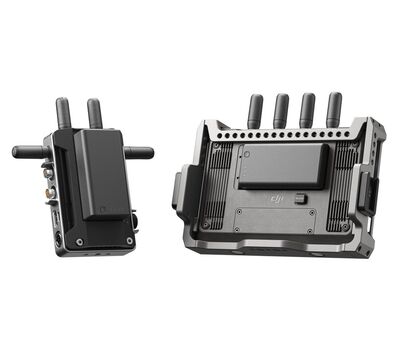

A TX és monitor/RX egységek kompatibilisek a DJI WB37 akkumulátorral, a DC hálózati kábellel vagy P-Tap kábellel működtethetők külső áramforrásról is, illetve V-mount akkumulátorral is bármely gyártó megfelelő adapterét használva. (Az RX az elején és hátoldalán található Pogo csatlakozók révén egy adapteren keresztül közvetlenül a kamera V-mount akkumulátor hátfalához csatlakoztatható és így közös akkumulátorról üzemeltethetők.)
A TX-et közvetlenül egy DJI gimbal (Ronin 2-ről vagy RS 3) aljára, egy cold-shoe-ra rögzítve, innen is biztosítható az energiaellátása plusz akkumulátor nélkül.

Titkosított átvitel

A DJI Transmission Combo rendszer AES 256 titkosítással működik, hogy megvédje a videót a kéretlen felhasználóktól.

Rögzítés és lejátszás

A Remote monitoron található microSD kártyahely révén lehetőség van 1080p60 H.264 videofelvételek rögzítésére és tárolására. (Az SD kártya nem tartozék.) A monitor automatikusan indítja/leállítja a felvételt a kamerával összhangban. Több monitort együtt használva mindegyikkel egymástól függetlenül lehet a felvételt rögzíteni vagy visszajátszani.

* Broadcast módban a teljesítmény csökken. Nagy távolságban való használatkor célszerű a Broadcast mód inaktiválása.
