E-Image EG25XR Virtual Studio Fluid Head & Tripod with FreeD Pan Tilt Zoom Focus Encoder
Nagyításhoz kattintson a képre vagy használja felette az egérgörgőt!
Az E-Image EG25XR komplett virtuális tracking megoldás, mely az állványfej mozgását és a kameraobjektív fókusz- és zoom-állását valós időben leképezi, majd FreeD protokollon keresztül továbbítja virtuális produkciós szoftverek felé. A rendszer használható stúdió- és broadcast környezetben virtuális produkciós munkafolyamatban a valós és virtuális terek összeillesztésére.
E-Image EG25XR rendszert bemutató videó (en)

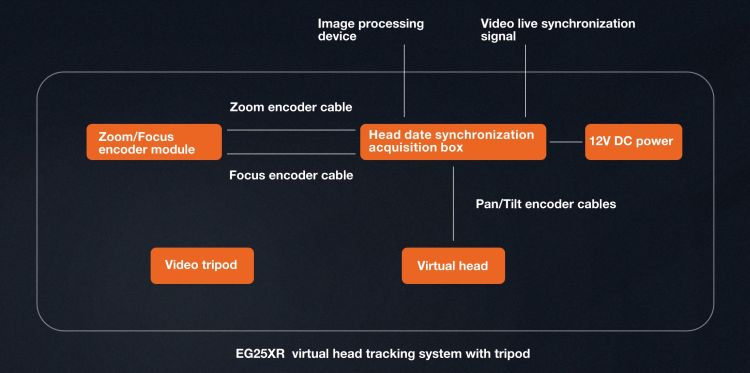

E-Image EG25XR rendszer komponensei és jellemzői
- Karbonszálas videós tripod
- Fluid állványfej integrált tracking funkcióval
- XR adatgyűjtő/szinkronizáló modul
- Zoom/fókusz enkóder készlet
- DC hálózati adapter

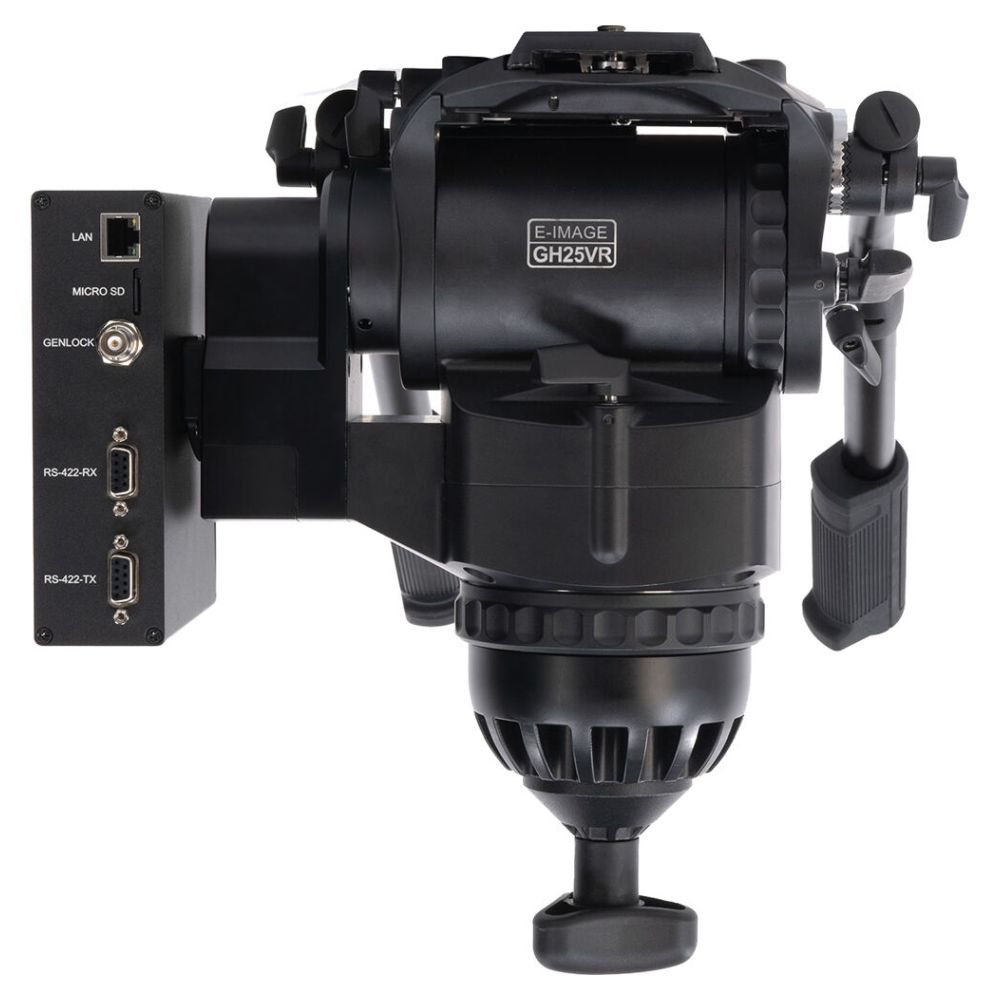

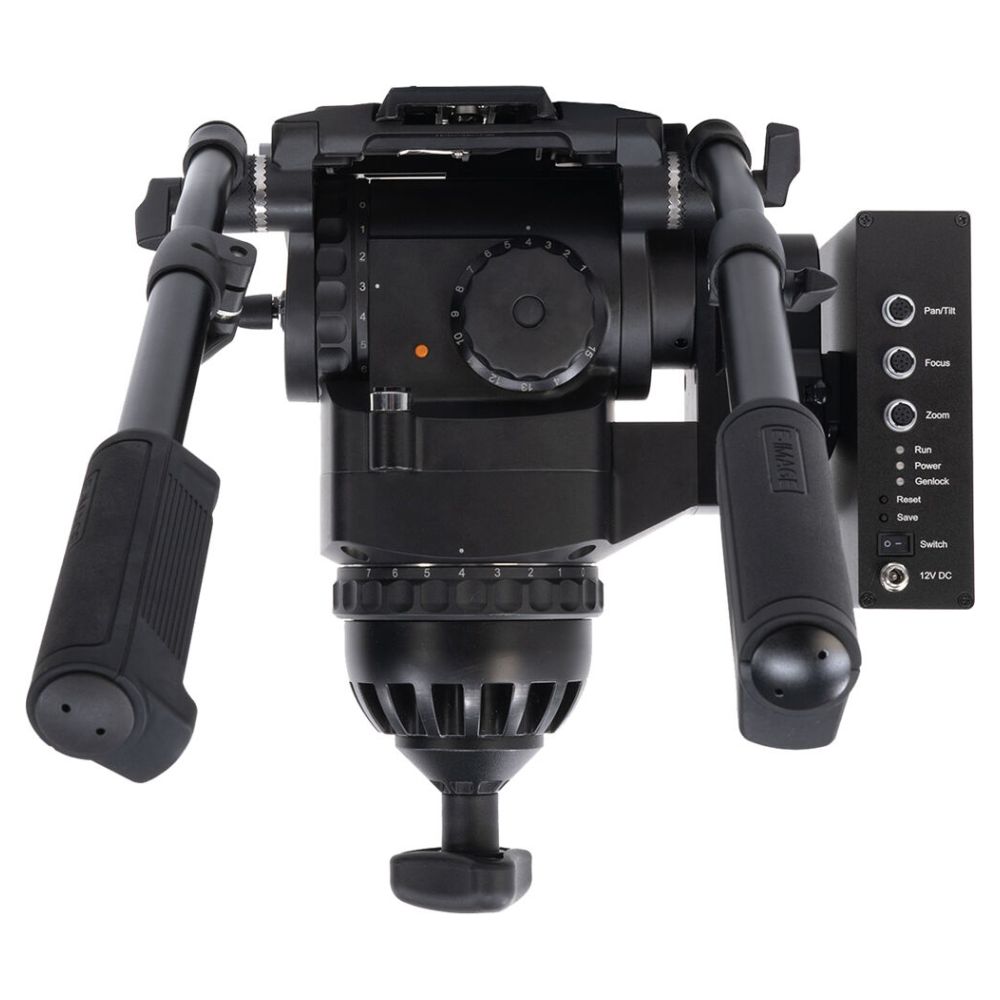

Virtuális stúdió állványfej pan/tilt és zoom/fókusz enkóderekkel
Az EG25XR állványfej pan/tilt pozícióit a beépített enkóderek valós időben pontosan követik és az adatokat 8-tűs csatlakozó kábelen keresztül továbbítják.

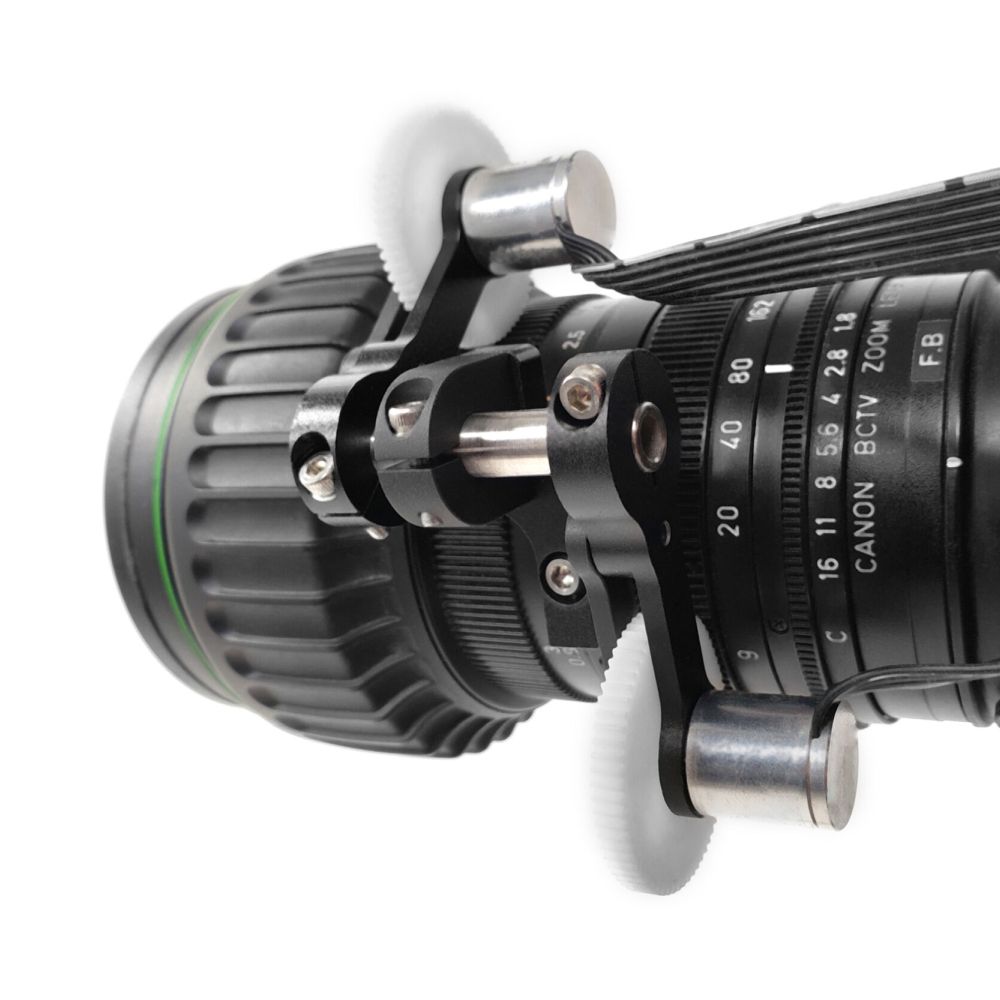

A fókusz/zoom enkóderek a kameraobjektív fókusz és zoom tárcsáira csatlakoznak. A lencse enkóderek különböző méretű - 0,5, 0,6 és 0,8 - fogaskerekkel működnek, így a broadcast lencsék széles típusválasztékával kompatibilisek.
Az enkóderek a nagy felbontású érzékelőknek köszönhetően a beállítások legkisebb igazítását is képesek érzékelni.
- Pan/Tilt tracking pontosság <0,0055° (16bit, 65 536 lépés/fordulat)
- Fókusz/Zoom felbontás: 16 bit
Az E-Image EG25XR fluid állványfej professzionális videós felhasználásra tervezve.
- Fej-tripod csatlakozás: ø100mm-es szintezőgömb
- Terhelhetőség: 25kg
- Ellensúlyozás: 15 fokozat
- Vízszintes és függőleges csillapítás: 7 fokozat + 0 állás

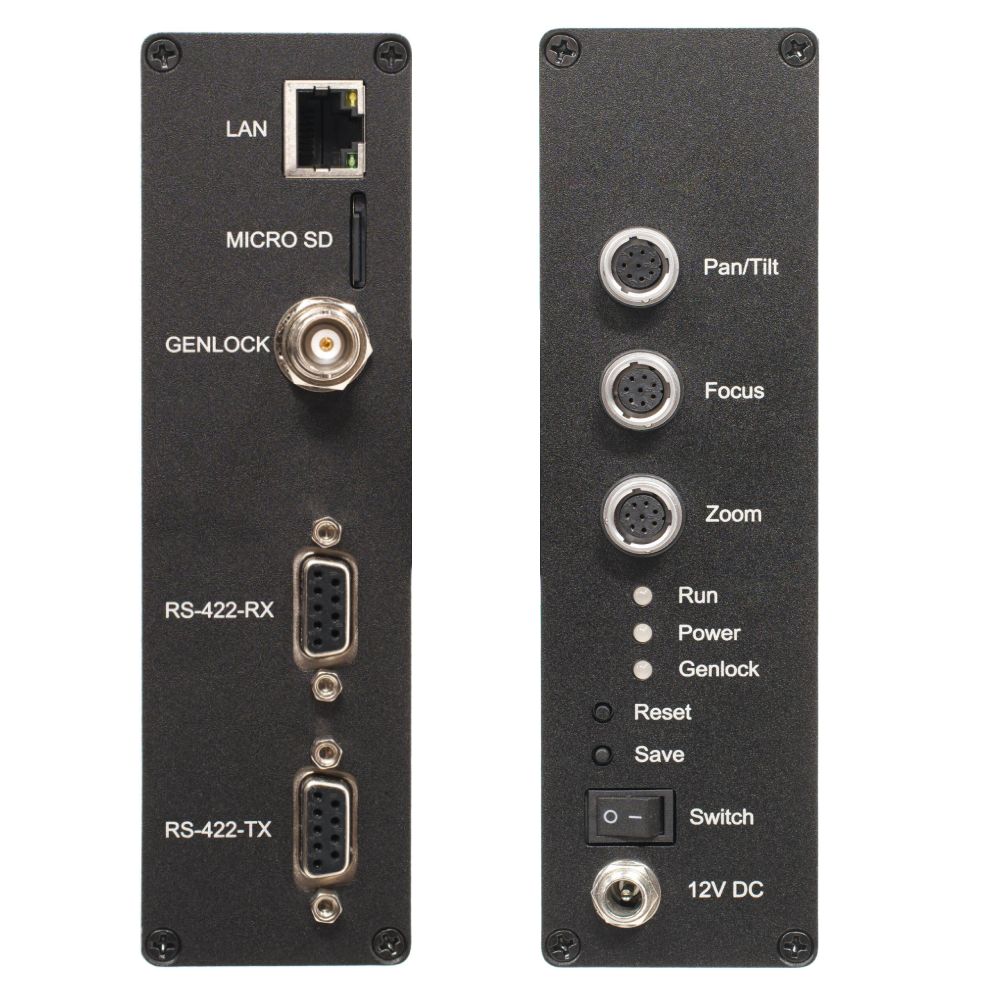

XR adatgyűjtő/szinkronizáló modul
A modul fogadja a fókusz/zoom és pan/tilt enkóderek adatait, majd a kódolt adatokat továbbítja a FreeD protokollon keresztül RJ45 UDP vagy RS232 soros porton keresztül (egyiken vagy szimultán mindkettőn lehetséges az adatküldés).
Az EG25XR adatai a FreeD protokoll révén bármilyen virtuális produkciós szoftver számára elérhetők, pl. Brainstorm, Vizrt, Avid (Orad), Unreal Engine, Ross Video, Qimera, stb.
- Adattovábbítás belső 50/60Hz időzítővel
- Genlock támogatás a videójelhez történő pontos szinkronizációhoz
- Eltérés: max. 0,1 képkocka
Tripod
Az EG25XR rendszer része egy karbonszálas nagy teherbírású állvány 100mm-es szintezőcsészével.
- Felépítés: 2-részes (1-kihúzatos), minkét rész iker-csöves
- Szett magasságtartomány: 98 cm - 174 cm
- Állványláb magasságtartomány: 75.5 cm - 153 cm
- Szállítási hossz: 92,5 cm
(A fej szállítására külön koffer szolgál.) - Alaptartozék: középösszekötő

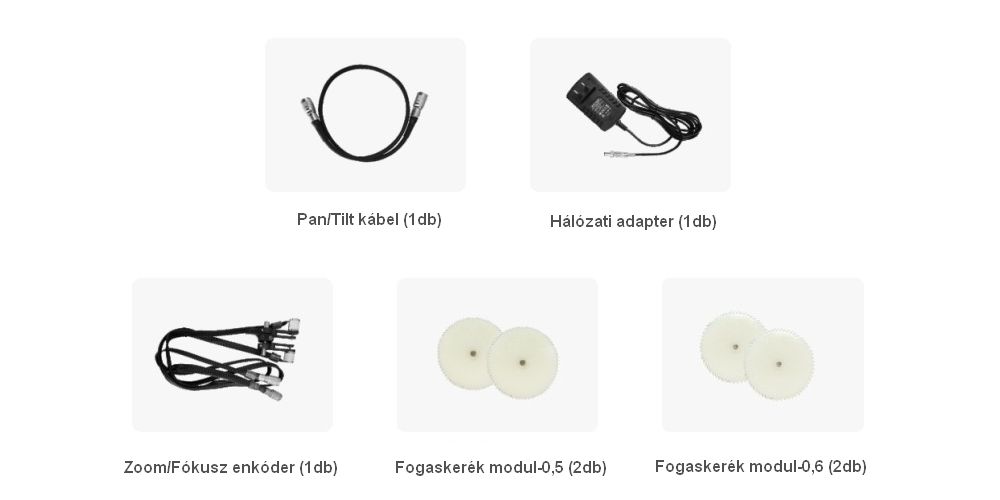

E-Image EG25XR Virtual Studio Fluid Head & Tripod with FreeD Pan Tilt Zoom Focus Encoder szett
- Tripod (ECT100L)
- Állványfej (GH25XR)
- XR adatgyűjtő/szinkronizáló modul
- Pan/Tilt adatkábel
- Zoom/Fókusz enkóder
- Fogaskerék modul-0.5 (2db)
- Fogaskerék modul-0.6 (2db)
- DC hálózati adapter
- Keményfedeles hordtáska az álványfejnek
- Hordtáska az állványhoz
| EG25XR Pro | |
| Head Data Synchronization Acquisition Box (VR-SDSC-01-4P-3) |
|
| Pan/Tilt Resolution | 16 bit absolute (65 536 Count/Revolution) |
| Zoom Focus Resolution | Up to 16 bit absolute |
| Communication Bus | RS422 Speed: 38400 bps Data: 8 bit Stop: 1 bit Parity: odd |
| Communication Protocol | Free-D1 |
| Data Output Frequency | Depending on Genlock, Max. Frequency 60MHz |
| LAN Connection | RJ45 (T568B) |
| Power | <10W |
| Supply Voltage | DC9-24V (Electrical) |
| Maximum Current Consuption | 1A |
| Dimensions | 156×152×50 mm |
| Net Weight | 530g |
| Temperature Range | 0-40°C |
| Humidity | RH% (25°C) |
| Head (GH25XR) |
|
| Payload Range | 3-25kg |
| Conterbalance | 1-15 |
| Grades of Pan Drag | 0-7 |
| Grades of Tilt Drag | 0-7 |
| Tilt Range | -80° - +90° |
| Bowl Size | 100mm |
| Net Weight | 4.2kg |
| Temperature Range | -30°C - +65°C |
| Tripod (ECT100L) |
|
| Payload | 100kg |
| Height Range | 75.5 cm - 153 cm |
| Transport Length | 92.5 cm |
| Bowl Size | 100mm |
| Sections | 2 |
| Material | Carbon |
| Net Weight | 8.0kg |
