Canare FCC10-100-7T SMPTE HFO kamerakábelek, vékony extra flexibilis (10-100m)
Nagyításhoz kattintson a képre vagy használja felette az egérgörgőt!

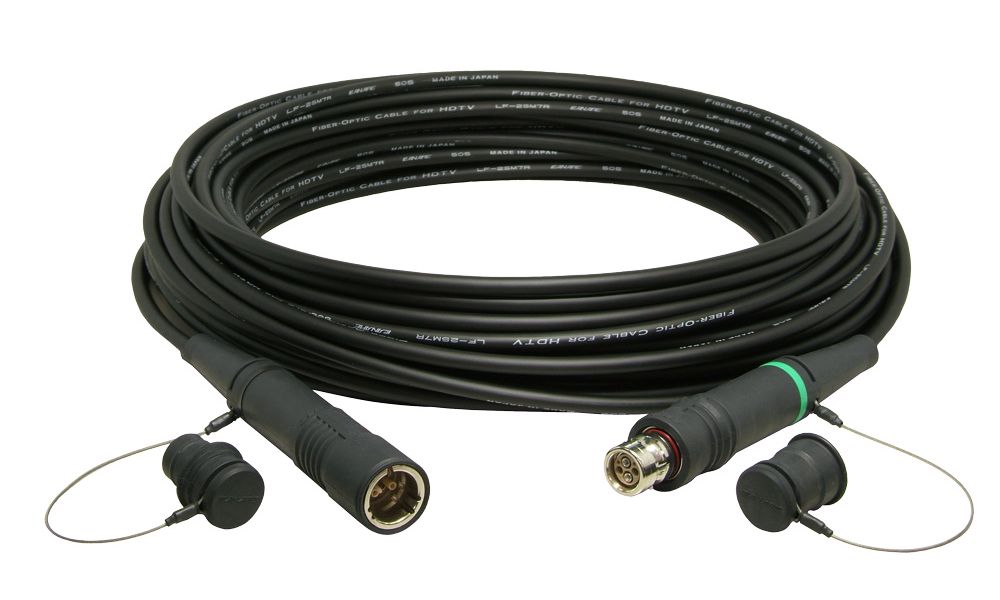

Canare FCC10-100-7T Tough & Flexible SMPTE HFO Camera Cables (10-100m)

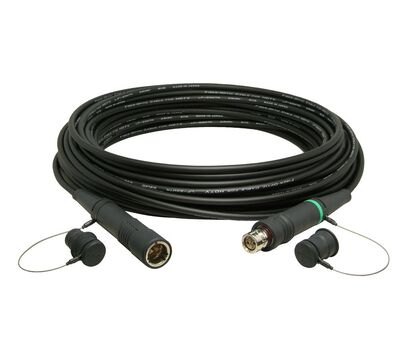

Canare FCCxx-7T kábelsorozat FCF7A (FUW) és FCM7A (PUW) csatlakozói
Canare FCC-7T kábelsorozat elérhető hosszai és tömegük
- Típus: Canare FCC10-7T | Hossz: 10 m | Tömeg: 0,9 kg
- Típus: Canare FCC20-7T | Hossz: 20 m | Tömeg: 1,5 kg
- Típus: Canare FCC25-7T | Hossz: 25 m | Tömeg: 1,8 kg
- Típus: Canare FCC30-7T | Hossz: 30 m | Tömeg: 2,1 kg
- Típus: Canare FCC50-7T | Hossz: 50 m | Tömeg: 3,3 kg
- Típus: Canare FCC100-7T | Hossz: 100 m | Tömeg: 6,0 kg
Az 50 m és 100 m kábelek elérhetők dobra tekercselve is.
Canare Slim és Extra Flexible HFO kamerakábel tulajdonságai
A Canare FCCxx-7T a Canare egy különösen hajlékony vékony és könnyű hibrid optikai kábeltípusát (Hybrid Fiber Optic, HFO) jelöli, amely kameraláncban alkalmazva a rendszerkamerát köti össze a közvetítőkocsi fali csatlakozójával. A kábel 7,1 mm-es külső átmérővel, TPU típusú köpennyel és 2x 23AWG keresztmetszetű tápvezető érrel (Aux Power) készül és a kábelvégek gyárilag szerelt FCF7A (FUW) és FCM7A (PUW) csatlakozókkal vannak lezárva. A típusjelölésben az "xx" a készkábelek hosszát jelöli, a gyári standard hosszak: 10, 20, 25, 30, 50 és 100 m. Az utóbbi kettő méret Schill kábeldobon is elérhető kínálatunkban (lásd a dobra csévélt változatoknál).

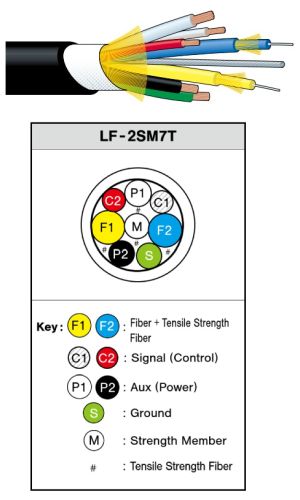

Canare LF-2SM7T HFO kábel szerkezete
Az FCC10-100-7T kábel a TPU alapú borításának köszönhetően extra hajlékony, a minimum hajlítási sugara megegyezik a kábel nominális átmérőjével, azaz 7,1mm. Egy 100 m-es Ø7 mm-es FCC100-7T kábel könnyedén kezelhető, tömege mindösze 6,0 kg, ami kb fele az azonos hosszúságú Ø9 mm-es FCC100-9N SMPTE 311 kábel tömegének.
A FCC10-100-7T kábelben a tápvezető ér teljes keresztmetszete jóval kisebb (2x 23 AWG), mint a 9,2 mm-es átmérőjű, 4x 20 AWG-s FCCxx-9N kábelének, így a 7 mm-es kábel tápátviteli távolsága kb 30%-a a 9 mm-es változaténak (vagy más 4x 20 AWG-s SMPTE 311 kábelének).
Az FCCxx-7T stúdió és broadcast alkalmazásra ajánlott, jellemzően és használata olyan broadcast alkalmazásoknál előnyös, amelyeknél a könnyű és kényelmes telepítés, mobilitás fontos szempont, de nem igényelnek extrém hosszúságú kábelezést, tápátviteli távolságot.**
A kábel csatlakozói kompatibilisek más SMPTE 304 szabványú (3K.93C) csatlakozókkal: a Canare FCF7A a FUW, az FCM7A a PUW csatlakozónak felel meg. Ebből adódóan toldhatók más SMPTE 311 hibrid HDTV (FUW-PUW) kamera kábelekkel, illetve összeépíthetők az SMPTE 304 szabványú, 3K.93C panel és kamera aljzatokkal. (Az SMPTE 311 kábelekről és SMPTE 304 csatlakozókról, az elérhető kábelhosszakról és a kábelhosszra eső feszültségesésről itt olvashat részletesen.)
A kábel a Canare 7mm átmérőjű TPU+PVC köpenyes LF-2SM7T típusa, amely a gyártó FC-sorozatú, slim HFO kábelekhez kifejlesztett (FCF7A és FCM7A) csatlakozóival van lezárva.
Canare Extra Flexible HFO kábeltípus (FCC-7T) jellemzői

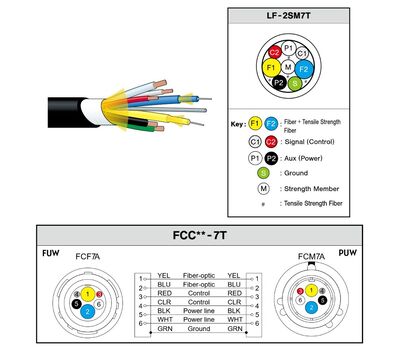

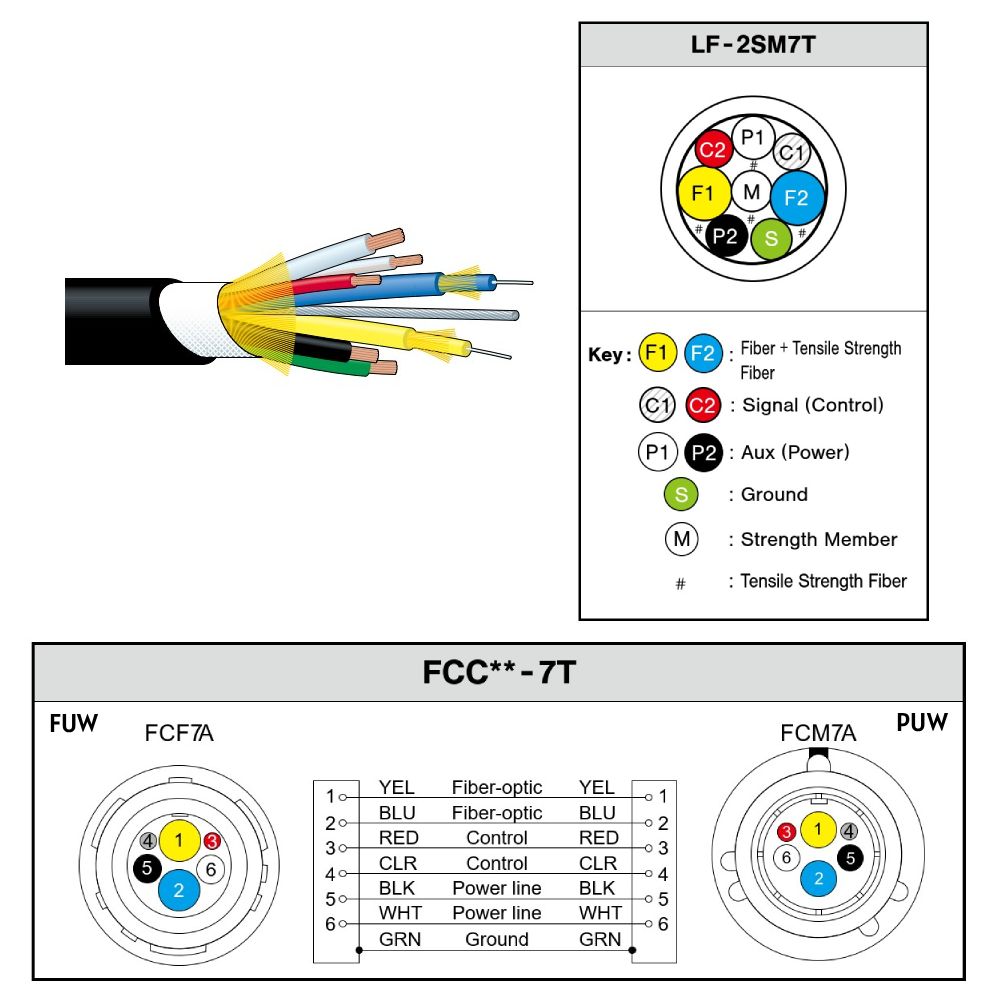

FCF7A és FCM7A csatlakozók bekötési rajza
- 7 mm-es átmérő
- TPU + PVC köpeny
- Extra flexibilis (= OD, azaz 7 mm-es legkisebb hajlítási sugár)
- Kamera oldali csatlakozó: FCF7A (FUW)
- Közvetítőkocsi oldali csatlakozó: FCM7A (PUW)
FCC..-7T készkábel felépítése, L: elérhető kábelhosszak
* A Canare összesen kétféle HFO kábelt gyárt, amely megfelel az SMPTE 311 szabványnak. az LF-2SM9N (Ø9,2) és az LF-2SM16 (Ø16mm).
Ezek készkábelként (FUW-PUW kompatibilis csatlakozókkal) FCC**N és a dupla köpenyes FCC**A-WJ néven kaphatók. A másik 3-féle HFO készkábel, az FCC-7N, az FCC-7T és az FCC-9T nem felel meg az SMPTE 311 szabványnak, különböző okok miatt. A 7 mm átmérőjű változatok eleve kiesnek az átmérőjük miatt, de a ..7T-nél a tápvezető ér keresztmetszete (23 AWG) sem éri el az SMPTE 311 követelményt, a minimális 20 AWG-t. De azok a kábelek is kiesnek, amelyeknél a gyártó az extra hejlékonyság érdekében mellőzte az árnyékolást (helyette hajlékony földelőeret tartalmazak).
Az FCC**7T nem SMPTE 311 kábel, de köznapi értelemben nevezhető (ahogy a Canare is ezt teszi a weboldalain) SMPTE kábelnek, SMPTE kamerakábelnek, mert egyfelöl kompatibilis és összeépíthető az SMPTE 311 kábelekkel, SMPTE 304 (3K.93C) csatlakozókkal, másfelől, még ha rövidebb távolságre is, de ugyanazokat a feladatokat, funkciókat látja el, mint egy SMPTE 311 FUW-PUW kamerakábel.
** Egy SMPTE kamerakábel tápátviteli távolságát a kamerarendszert alkotó komponensek ismerete nélkül nem lehet megadni (ennek részletei az SMPTE 311 kábelekről szóló ismertetőnkben megtalálhatók).
Canare FCCxx-7T HFO kamerakábelek specifikáció
| Kábel típusa | Canare LF-2SM7T |
| Külső átmérő | 7,1 mm |
| Köpeny anyaga | TPU + PVC |
| Köpeny színe | fekete |
| Súly/100 m | 5,5 kg |
| Árnyékolás | N/A |
| Tension tolerance | 1000 N |
| Tensile element külső átmérője | 0,63 mm + tensile strength fiber |
| Min. hajlítási sugár | = O.D. = 7 mm |
| Hőmérséklet tartomány | -40°C - +75°C |
| Kábel szerkezete | |
| optikai szál | 2× SM 9/125 (low-water peak) unit O.D. = ø 1,7 mm |
| tápvezeték (Aux Power) |
2× 23 AWG 60 / 0,08A unit O.D. = ø 1,4 mm |
| vezérlés/jel (Control/Signal) |
2× 26 AWG 30 / 0,08A unit O.D. = ø 1,1 mm |
