Canare FCC10-200-9T HFO kamerakábelek, Heavy-duty, ultra-flex (10-200m)

Canare FCC10-200-9T Heavy-duty & Flexible SMPTE Camera Cables (10-200m)

Canare FCC-9T Ultra-flexibilis HFO kamera kábel

Canare FCC**-9T kábelek elérhető hosszai és tömegük

• Típus: Canare FCC10-9T | Hossz: 10 m | Tömeg: 1,4 kg
• Típus: Canare FCC20-9T | Hossz: 20 m | Tömeg: 2,6 kg
• Típus: Canare FCC25-9T | Hossz: 25 m | Tömeg: 3,0 kg
• Típus: Canare FCC30-9T | Hossz: 30 m | Tömeg: 3,5 kg
• Típus: Canare FCC50-9T | Hossz: 50 m | Tömeg: 5,6 kg
• Típus: Canare FCC100-9T | Hossz: 100 m | Tömeg: 10,4 kg
• Típus: Canare FCC150-9T | Hossz: 150 m | Tömeg: 15,3 kg
• Típus: Canare FCC200-9T | Hossz: 200 m | Tömeg: 20,2 kg

Az 50, 100, 150 és 200 méteres kábelek elérhetők dobra tekercselve is.

Canare FCCxx-9T kábel tulajdonságai*

A Canare FCC10-9T - FCC200-9T a Canare nagy terhelhetőségű (Heavy-duty), de mégis extra-hajlékony hibrid optikai kábeltípusát jelöli, amely jellemzően a rendszerkamerát köti össze a közvetítőkocsi fali csatlakozójával.

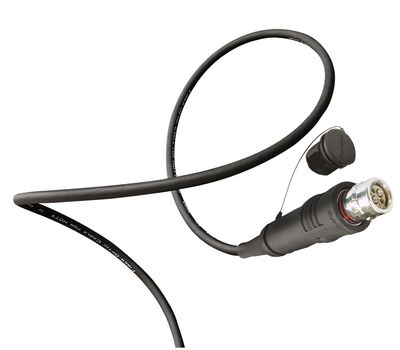

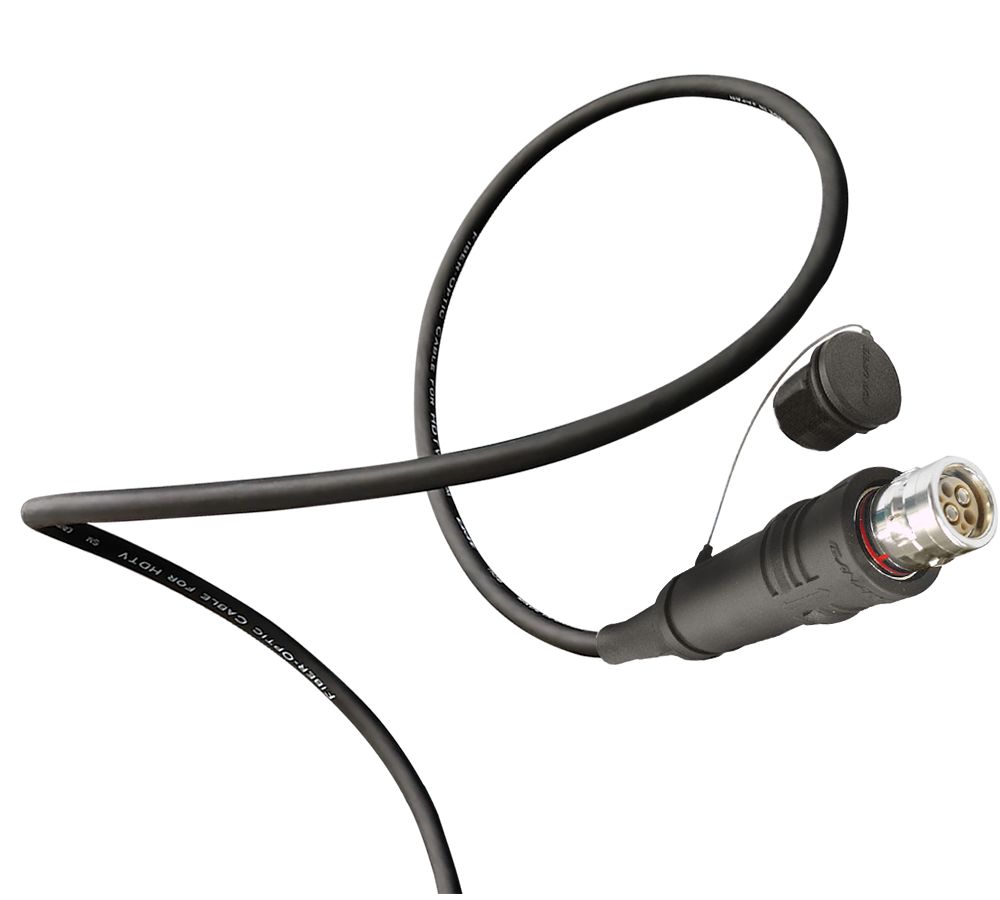

Canare LF-2SM9T HFO kábel

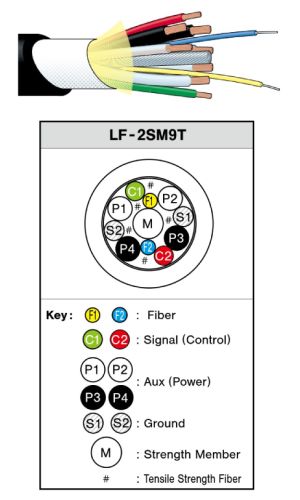

A kábel a Canare LF-2SM9T típusa, 9,2 mm-es külső átmérővel, TPU köpennyel és 4x 20 AWG keresztmetszetű tápvezető érrel (Aux. conductor). A kábel a TPU alapú borításának és a körszövött árnyékolást nem tartalmazó kábelszerkezetnek köszönhetően extra hajlékony, a minimum hajlítási sugara megegyezik a kábel nominális átmérőjével (ø9,2mm!). A körszövött árnyékolás hiánya miatt tartalmaz egy extra földelő érpárt (S1, S2).

A Canare FCC**-9T kábelek a gyártó FC-sorozatú, HFO kábelekhez kifejlesztett (FCFA és FCMA) csatlakozóival van lezárva. A csatlakozók kompatibilisek más SMPTE 304 szabványú (3K.93C) csatlakozókkal: a Canare FCFA a FUW, az FCMA a PUW csatlakozónak felel meg. Ebből adódóan toldhatók más SMPTE 311 hibrid HDTV (FUW-PUW) kamera kábelekkel, illetve összeépíthetők az SMPTE 304 szabványú, 3K.93C panel és kamera aljzatokkal.
Az SMPTE 311 kábelekről és SMPTE 304 csatlakozókról, az elérhető kábelhosszakról és a kábelhosszra eső feszültségesésről itt olvashat részletesen.

A Canare FCCxx-9T  kábelek ideálisak kitelepülős broadcast alkalmazásra, ahol nagyobb környezeti kitettségnek kell ellenállniuk, de fontos szempont a mobilitás is a nagy tápátviteli távolság mellett.

 A gyári standard hosszak: 10, 20, 25, 30, 50, 100, 150, 200 m. A kábelek 50 méter hossztól Schill kábeldobon is elérhetők kínálatunkban (lásd a dobra csévélt változatoknál).

Canare FCC-9T Tough&Flexible HFO kábeltípus jellemzői

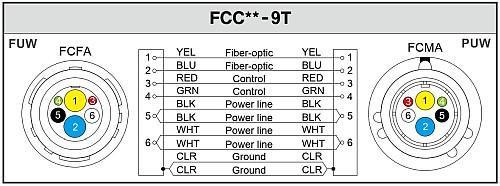

FCFA és FCMA csatlakozók bekötési rajza

• 9,2 mm-es átmérő
• TPU + PVC köpeny
• Extra flexibilis (~9 mm-es legkisebb hajlítási sugár)
• 4x 20 AWG tápvezető ér
• Kamera oldali csatlakozó: FCFA (FUW)
• CCU felőli csatlakozó: FCMA (PUW)

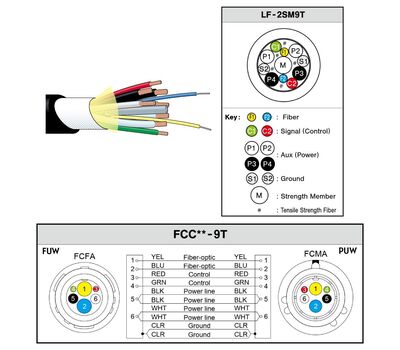

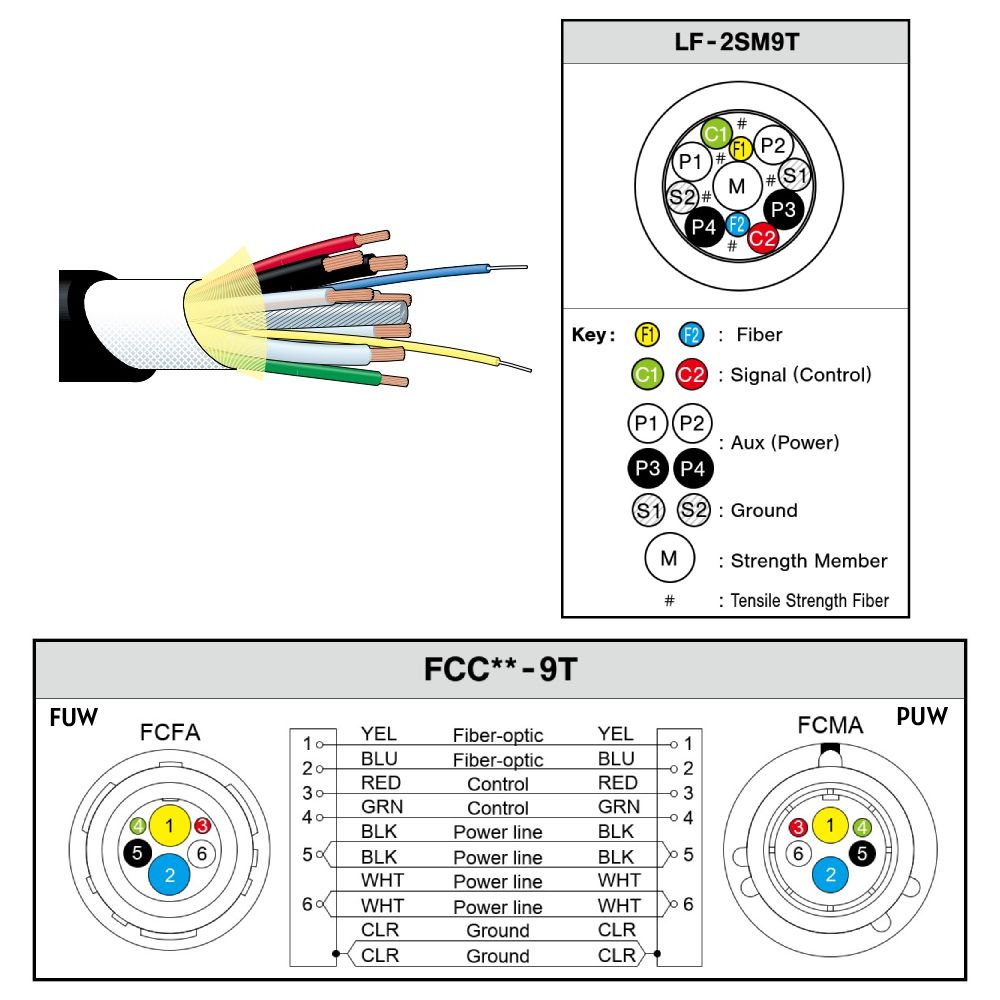

FCC10-200-9T készkábelek felépítése, L: elérhető kábelhosszak, lásd fent

* A Canare összesen kétféle HFO kábelt gyárt, amely megfelel az SMPTE 311 szabványnak: az LF-2SM9N (ø9,2) és az LF-2SM16 >(ø16mm).
Ezek készkábelként (FUW-PUW kompatibilis csatlakozókkal) FCC**N és a dupla köpenyes 16mm átmérőjű FCC**A-WJ néven kaphatók. A másik 3-féle HFO kamera kábele, az FCC-7N, az FCC-7T és az FCC-9T nem felel meg az SMPTE 311 szabványnak, különböző okok miatt. A 7 mm átmérőjű változatok eleve kiesnek az átmérőjük miatt, de a ..7T-nél a tápvezető ér (2x23 AWG) és a control/jel érpár (2x26 AWG) keresztmetszete sem éri el az SMPTE 311 követelményt, a 4x20 AWG-t az Aux.-ra (power) és a 2x24 AWG-t a jel/kontroll-ra. De azok a kábelek is kiesnek, amelyeknél a gyártó az extra hajlékonyság érdekében mellőzte a körszövött árnyékolást (helyette hajlékony földelőér párt tartalmaznak). (Mellesleg, nagyon szigorúan véve az SMPTE 311 szabványt, egyik kábele sem felel meg annak, mert a ....9N és ...M16 kábeleknél a Signal/Control csak 2x25 AWG a 2x24 AWG helyett.)

Bár az FCC**9T nem SMPTE 311 kábel, de köznapi értelemben nevezhető (ahogy a Canare is ezt teszi az EU-s weboldalain) SMPTE kamera kábelnek vagy SMPTE HFO kamera kábelnek, mert egyfelől kompatibilis és összeépíthető a szabványos SMPTE 311 HDTV kábelekkel, SMPTE 304 (3K.93C) csatlakozókkal, másfelől ugyanazokat a feladatokat, funkciókat képes ellátni (némi plusz tulajdonságokkal), mint egy SMPTE 311 FUW-PUW kamerakábel.
A Canare úgy döntött, hogy az extra-hajlékonyság érdekében feláldozza az SMPTE 311 szabványnak való megfelelőséget.

** Egy SMPTE kamerakábel tápátviteli távolságát a kamerarendszert alkotó komponensek ismerete nélkül pontosan nem lehet megadni (ennek részletei az SMPTE 311 kábelekről szóló ismertetőnkben megtalálhatók).
