Canare FCC**A-WJ SMPTE HFO kamerakábelek (30m, 50m)
Nagyításhoz kattintson a képre vagy használja felette az egérgörgőt!

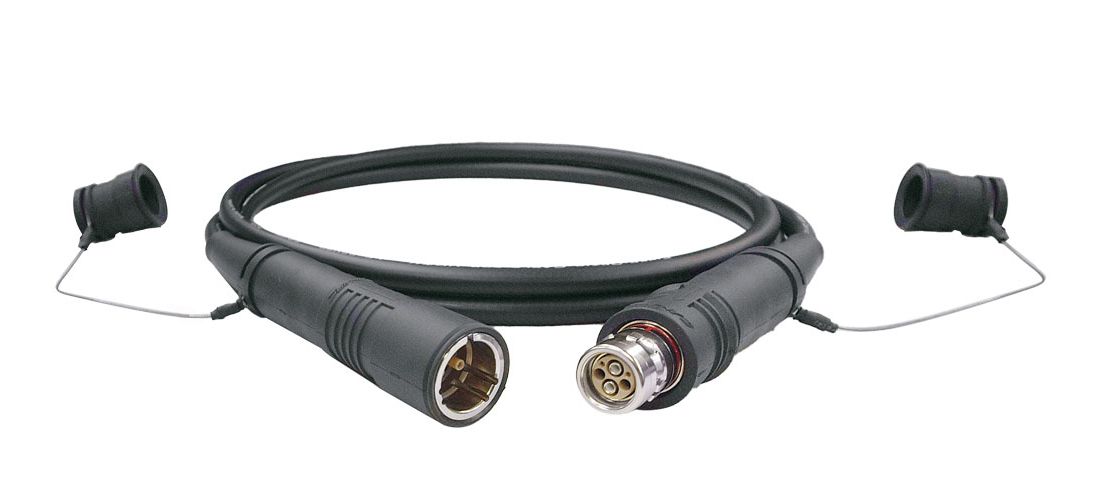

Canare FCC**A-WJ Double-Jacket Hybrid Fiber-Optic Camera Cable Assembly (SMPTE ST 311)
Az FCC**A-WJ típusjelölésben a ** a készkábel hosszát jelöli az alábbiak szerint.
Elérhető kábelhosszak és tömegük
- Típus: Canare FCC30A-WJ| Hossz: 30 m | Tömeg: 9,0 kg
- Típus: Canare FCC50A-WJ| Hossz: 50 m | Tömeg: 14,8 kg
Tulajdonságok
Az FCC**A-WJ a Canare SMPTE 311 hibrid optikai kábeltípusát (HFO) jelöli gyárilag szerelt FUW és PUW kompatibilis csatlakozókkal, mely a kameraláncban alkalmas a rendszerkamera és a közvetítőkocsi fali panelcsatlakozójának összekötésére.

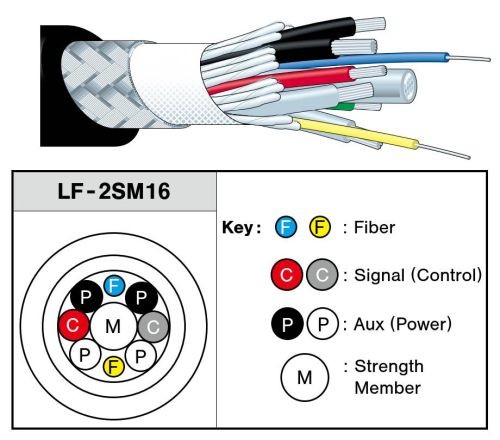

Canare LF-2SM16N HFO kábel (SMPTE 311)
Az FCC**A-WJ készkábel a Canare LF-2SM16N típusú kábeléből készül, melynek kettős PUR köpenye van, így egy jóval vastagabb kábel a 16 mm-es külső átmérőjével, mint a Canare másik SMPTE kamera kábele, az LF-2SM9N (ezzel készült készkábel típusa az FCC**N). Csakúgy mint a másik SMPTE kábel, 4x 20 AWG keresztmetszetű tápvezető érrel (Aux. conductor) rendelkezik.

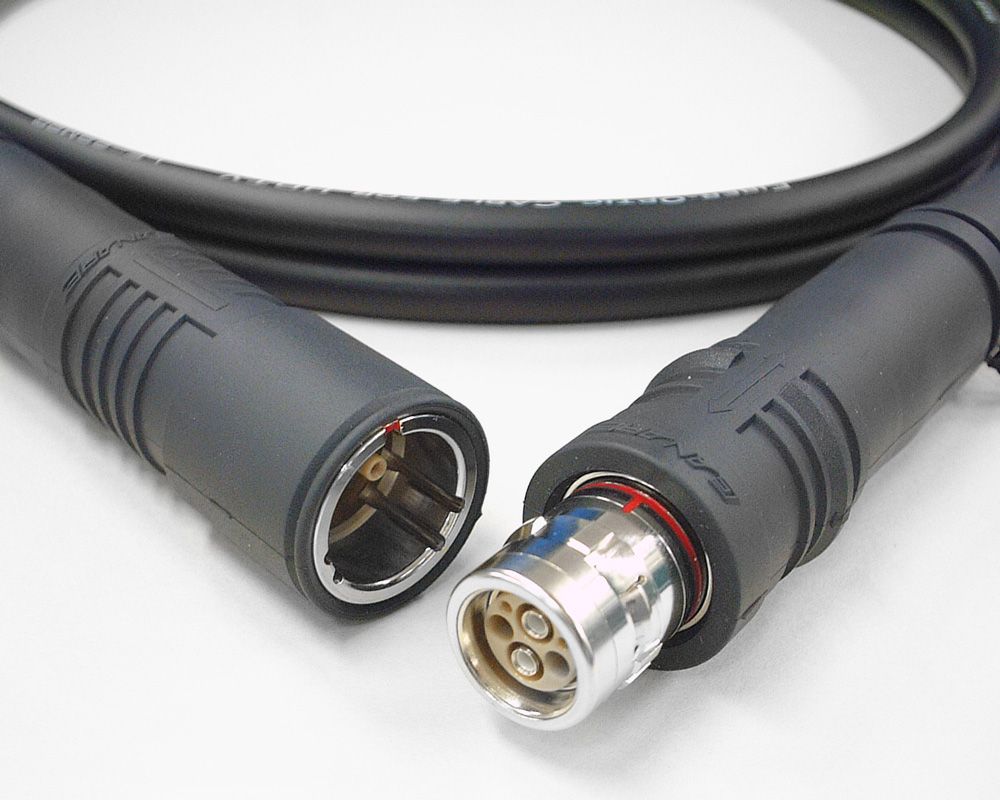

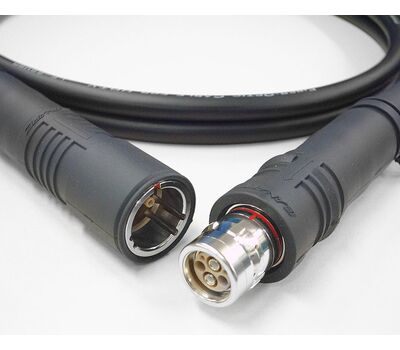

A Canare FCC**A-WJ kábelek a gyártó FC-sorozatú, HFO kábelekhez kifejlesztett FCFA és FCMA csatlakozóival vannak szerelve. A csatlakozók kompatibilisek más SMPTE 304 szabványú (3K.93C) csatlakozókkal: a Canare FCFA a FUW, az FCMA a PUW csatlakozónak felel meg. Ebből adódóan toldhatók más SMPTE 311 hibrid HDTV (FUW-PUW) kamera kábelekkel, illetve összeépíthetők az SMPTE 304 szabványú, 3K.93C panel és kamera aljzatokkal.
Nagyon szigorúan véve az FCC**A-WJ és FCC**N nem teljesíti az SMPTE 311 szabványt, mert a Signal/Control csak 2x25 AWG, az előírt 2x24 AWG helyett.
Csak kétféle hosszba készül: 30m (FCC30A-WJ) és 50m (FCC50A-WJ). A dupla PUR köpeny miatt a kábelek elsősorban stúdió felhasználásra ajánlottak, ahol a kábel nagyobb vastagsága megakadályozza a kábel beakadását a dolly kerekeibe.
Az SMPTE 311 kábelekről és SMPTE 304 csatlakozókról, az elérhető kábelhosszakról és a kábelhosszra eső feszültségesésről itt olvashat részletesen.
Canare FCC**A-WJ (SMPTE ST 311) kábeltípus jellemzői

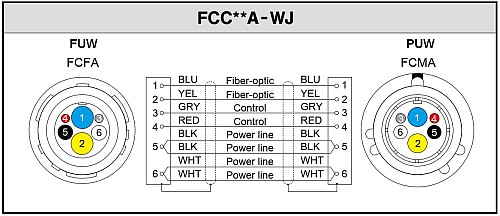

FCFA és FCMA csatlakozók bekötési rajza
- 16 mm-es átmérő
- Dupla PUR köpeny
- 4x 20 AWG tápvezető ér
- Kamera oldali csatlakozó: FCFA (FUW)
- CCU felőli csatlakozó: FCMA (PUW)

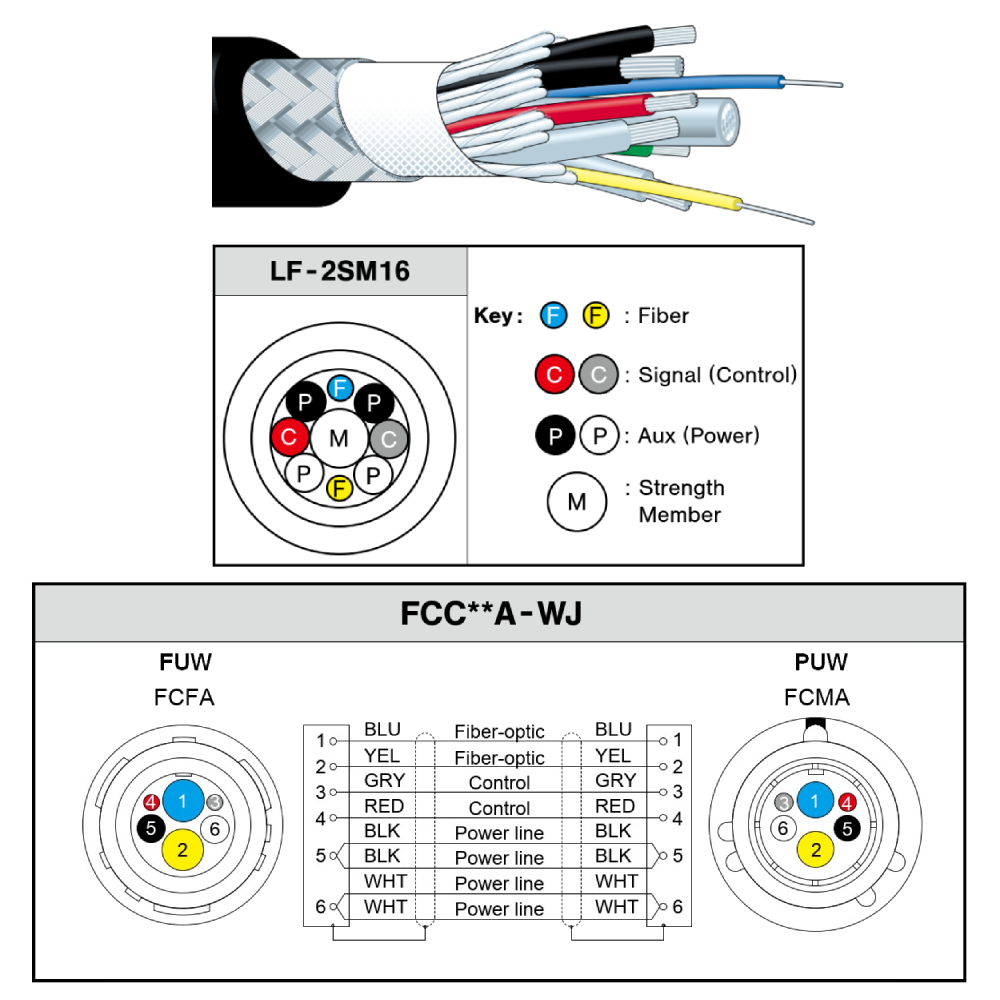

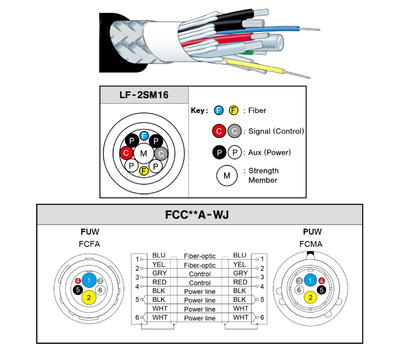

FCC**A-WJ készkábelek felépítése, L: 30m vagy 50m
Canare FCC**N specifikáció
| Kábel típusa | Canare LF-2SM16 |
| Külső átmérő (nominal O.D.) | 16 mm |
| Köpeny anyaga | dupla PUR |
| Köpeny színe | fekete |
| Súly/100 m | 29,0 kg |
| Árnyékolás | 9/24/0.10TA 91% |
| Tension tolerance | 700 N |
| Tensile element külső átmérője | 2,6 mm |
| Min. hajlítási sugár | 6× nom. O.D. ~ 96 mm |
| Hőmérséklet tartomány | -40°C - +75°C |
| Kábel szerkezete | |
| optikai szál | 2× SM 9/125 (low-water peak) unit O.D. = ø 0,9 mm |
| Power ér (Aux Power) |
4× 20 AWG 21 / 0,18TA unit O.D. = ø 1,7 mm |
| vezérlés/jel (Control/Signal) |
2× 25 AWG 7 / 0,18TA unit O.D. = ø 1,2 mm |
