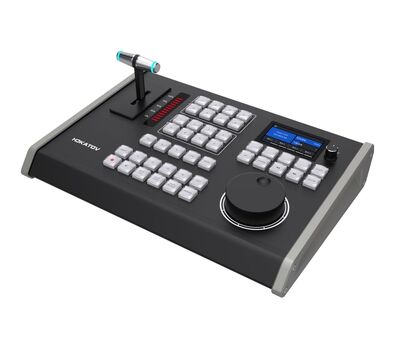

Katov KD61B vMix Lassítás-vezérlő pult

KATOV KT-KD61B vMix Instant Replay Control Panel

A Katov KD61B az elődjének a KD61-nek továbbfejlesztett változata, rendelkezik annak minden funkciójával, de számos újdonság is belekerült, mint pl az USB mellett IP is vezérelhetó, négy sebesség-szinten állítható jog/shuttle tárcsa, LCD kijelző, új T-bar, 4 programozható nyomógomb (24 funkció választató webes beállítással).

A KT-KD61B egy broadcast környezetben élő közvetítésekhez alkalmas professzionális igényeknek is megfelelő dedikált hardveres vezérlő. A vMix 4K és vMix Pro produkciós szoftverekkel lassítás-vezérlő panelként használható. A vMix 4K és Pro változatai támogatják az azonnali visszajátszás (Instant Replay) funkciót, a vMix 4K ugyan csak 1 kamerára, de a vMix Pro legújabb verziója már 8 kamerára tudja kezelni a lassított visszajátszást (10-100% között), a fordított lejátszást vagy a képkockánkénti vezérlést. A KD61B panel két független, A és B kimenetre 8 gyorsgombbal 8 kamerafelvétel közti azonnali váltást tesz lehetővé, a vMix funkciói a T-bar-ral és jog/shuttle tárcsával, nyomógombokkal rendelkező kezelőfelületével gyorsan és kényelmesen kezelhetők.

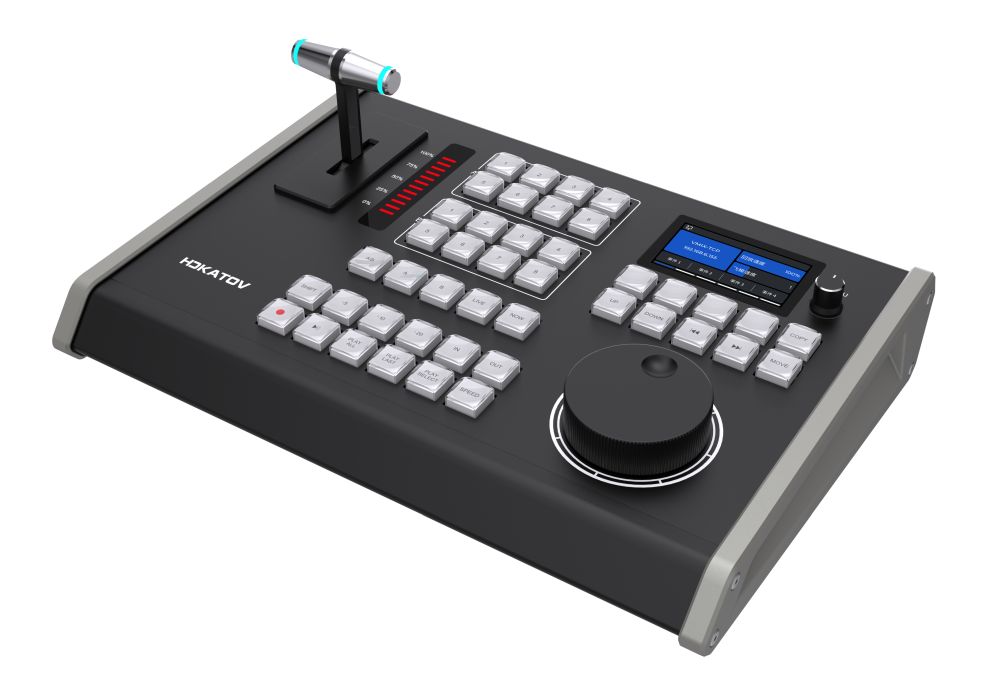

Felépítését tekintve a KD61B precíziós, CNC megmunkálású alumínium háza tartós használatra lett tervezve, mérete kompakt, tápellátása USB portról biztosítható, így nem igényel külön tápegységet.

HDKatov KD61B fő jellemzők

Lassítás-visszajátszás vezérlés

A Katov KD61B valódi PGM/PVW munkafolyamat támogatása: lehetőség van 8 kamerajel kezelésére két független (A / B) videó kimenetre. Miközben az az egyik kimenet élő adásban fut, a másik kimeneten a háttérben előkészítető a következő visszajátszás, lassítás, ami aztán egyetlen gombnyomással adásba kapcsolható.

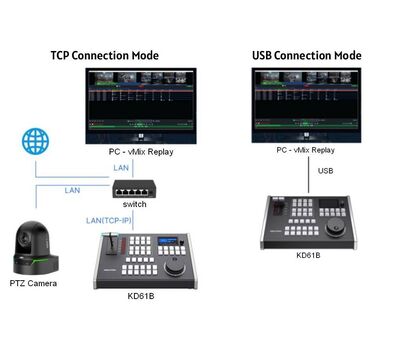

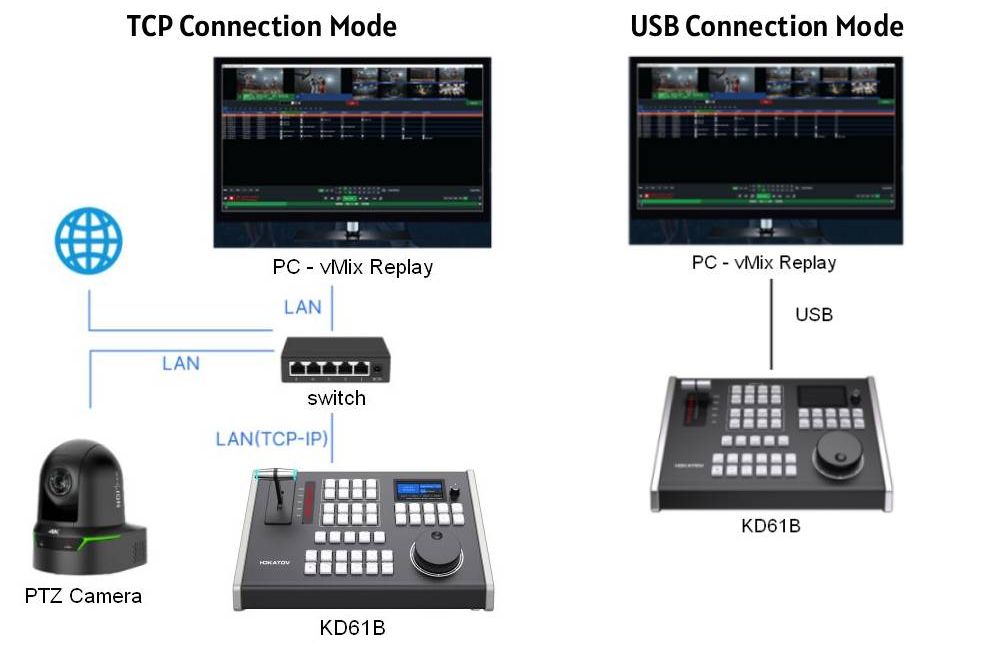

TCP és USB protokoll támogatás

A KD61B a TCP-IP és au USB-MIDI alapú vezérlést is támogatja, a panel az RJ45 Ethernet vagy USB intefészein keresztül csatlakoztatható a vezérlő számítógépen futó vmix szoftverrel.

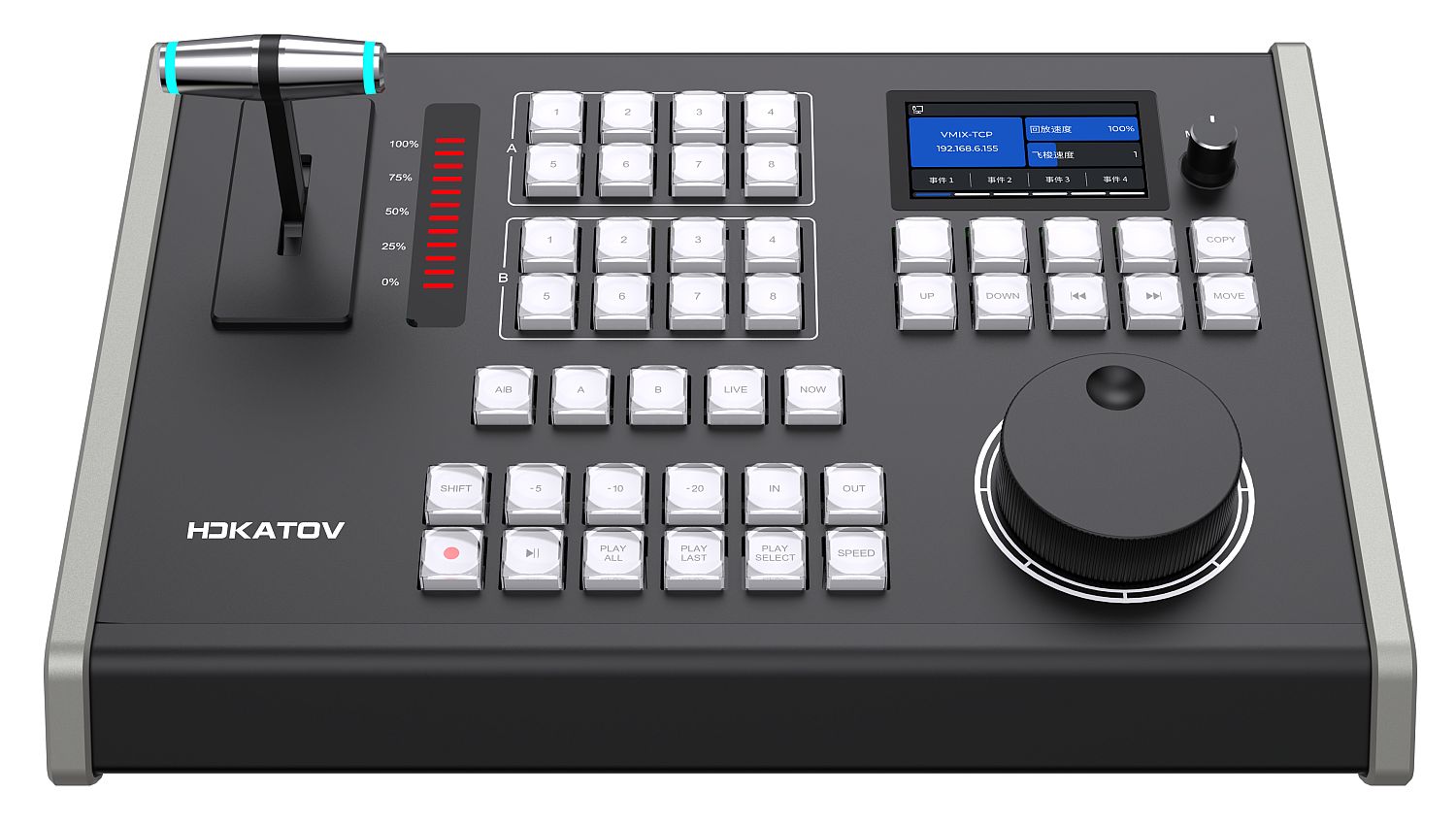

Katov KD61B kezelőfelülete
(nagyításhoz kattints a képre)

T-bar

A KD61B panelje egy kiváló minőségű, alumínium ötvözetből készült T-bar-t kapott LED státuszjelzéssel. Videó előnézete vagy adásba tétele, közvetítése közben a lejátszási sebesség a T-barral szabályozható, a sebesség 0 és 100% közötti manuálisan állítására van lehetőség. A visszajátszott videó a T-bart felfelé tolva gyorsítható, lefelé húzva lassítható. A panel 5 előre beállított sebességszinttel rendelkezik: 0, 25%, 50%, 75% és 100%. A videó előnézete, közvetítése közben a T-bart egy adott pozicióra állítva a megfelelő szinten tartható a visszajátszott videó sebessége.

Jog/Shuttle lassítás szabályzó tárcsa

A szabályzó egy külső (Shuttle) és egy belső (Jog) tárcsából áll, melyek eltérő sebességre állíthatók. A külső Shuttle-tárcsa sebessége 4 fokozatban állítható, változtatható sebességű videókeresést tesz lehetővé. A belső jog-tárcsa képkocka-pontos léptetést biztosít az In és Out pontok precíz beállításához.

Nyomógombok és LCD kijelző

A panel 43 RGB háttérvilágítással rendelkező nyomógombjai TCP, MIDI, USB és - fenntartottként – RS232 protokollokon is kommunikálhatnak. A jó áttekinthetőség és könnyű használat érdekében a panel kezelőfelületén a gombok funkció szerinti csoportokba vannak rendezve.

• Kamera-választó: a két független kimenetre (A / B) 8 csatlakoztatott kamera közül választhatók ki visszajátszásra, melyik kamera/kamerák kerüljenek az élő adás (PGM) kimenetére és melyik az előnézet (PVW) kimenetére. (A használt szoftvertől függően, a vMix 4K verziójável 1 kamera, a vMix Pro verziójával 8 kamera vezérelhető.)
• Programozható nyomógombok: Lehetőség van 4 nyomógomb funkciójának egyéni beállítására is. Webes felületen keresztül 24 funkció közül lehet választani, a 4 gombra beállított funkciót az LCD kijelző megjeleníti.
• Visszajátszás-vezérlő: A felvételen a visszajátszás kezdeti és végpontja egyszerűen jelölhető az In és Out gombokkal.
• Gyors visszajátszás választó: A felvétel utolsó 5s, 10s, vagy 20s visszajátszása egy gombnyomással kiválasztható.
• Esemény-vezérlő: A KD61B panel dedikált gombjaival lehetőség van a vMix Instant Replay eseménymappáinak gyors kezelésére, a felvett klippek közvetlenül a panelről is ezekbe a mappákba másolhatók, helyezhetők, majd onnan visszajátszhatók.

A KD61B kezelőfelületén található 3"-os LCD kijelzőn megjeleníthető a panel paraméter beállításai, pl. protokoll információ, IP cím, visszajátszási sebesség, programozható gombokra beállított funkció. A panel menüjének beállítására egy menü tekerőgomb és menü gombok szolgálnak.

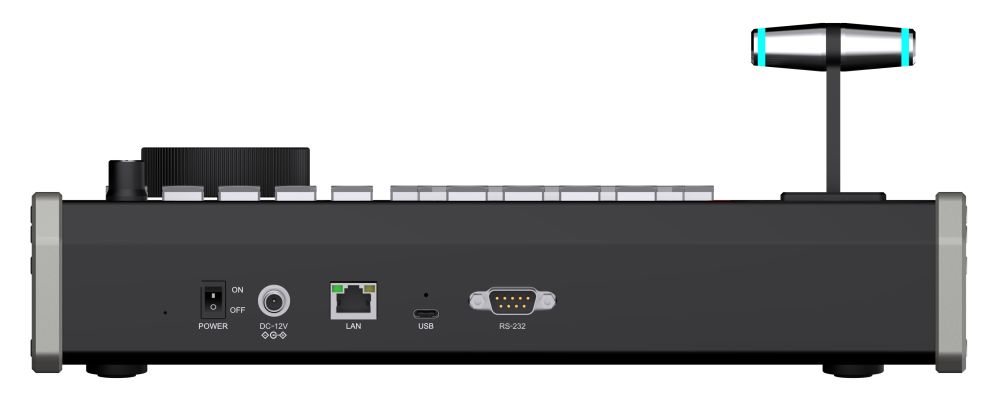

Tápellátás

A panel LAN portja a PoE tápellátást is támogatja, így akár egyetlen kábellel megoldható az energiaellátása és a vMix szoftveres kapcsolat. Emellett az USB-C interfészen keresztül a mellékelt DC 12V adapterrel közvetlenül hálóztatra is köthető.
