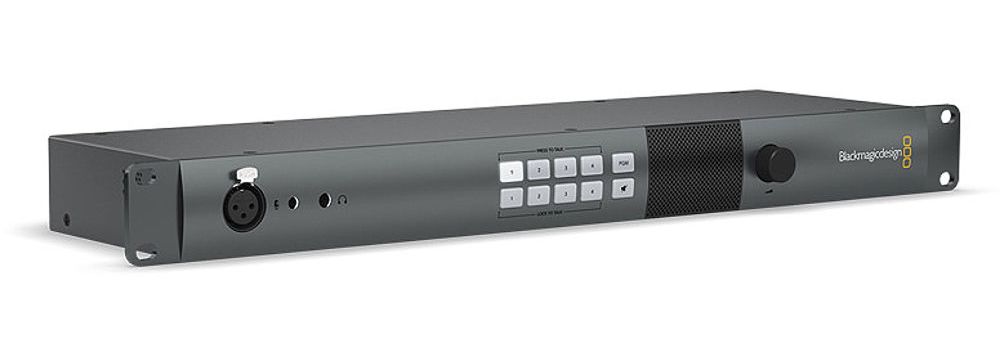

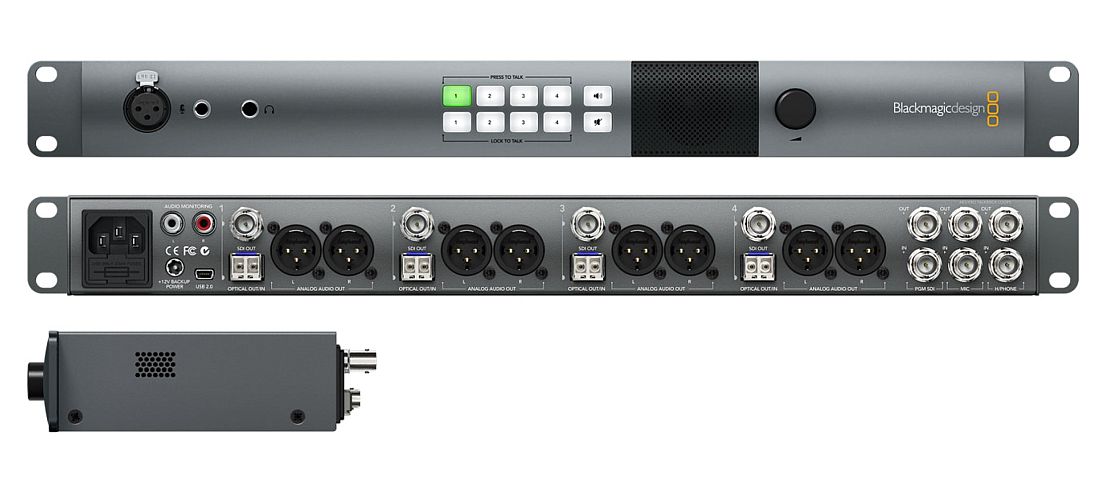

Blackmagic Design ATEM Studio Converter 2
Nagyításhoz kattintson a képre vagy használja felette az egérgörgőt!
Blackmagic Design ATEM Studio Converter 2
A Blackmagic ATEM Studio Converter 2 az optikai szálon érkező videojelet konvertálja SDI-ra, és ezt továbbítja egy keverő felé. A Blackmagic ATEM Camera Converter-rel együtt használva bármilyen, akár 4 SDI/HDMI kamera videojele elvezethető egy SM optikai kábelen akár 45 km távolságra is, majd az optikai bemeneti jelet SDI-ra konvertálva továbbítható a keverőhöz. A Blackmagic Studio kamerák optikai kábellel közvetlenül is csatlakoztathatók az ATEM Studio Converter 2-höz. Több Converter 2 egyég kaszkádolásával a rendszer négynél több kamerával is használható. Az ATEM Studio Converter 2 használható 4-csatornás bidirectional optikai-SDI konverterként. Az SDI csatlakozók, beleértve az optikai bemeneteket, 6G/full-HD/SD videojel átvitelét támogatják. A keverőtől a visszafelé irány is működik, az ATEM Studio Converter 2 a keverő SDI PGM jelébe ágyazott Tally információkat is továbbítja az optikai kábelen csatlakoztatott kamera konverterek, Blackmagic Studio kamerák felé. A beépített mikrofon és headset/fejhallgató bemenetei révén lehetővé teszi a kommunikákciót a kamera oldali személyzettel, operatőrrel.
Blackmagic ATEM Stúdió konverter 2 jellemzők
Optikai csatlakozás
Az ATEM Studio Converter 2 egység 4 db optikai interfészéhez LC duplex csatlakozókkal szerelt szabványos SM optikai kábellel akár négy ATEM Camera Converter vagy Blackmagic Studio Camera csatlakoztatható, mellyel Full-HD/SD videojel akár 45 km távolságra vihető.
Tally
Az ATEM Studio Converter-hez csatlakoztatott keverő felől, annak SDI PGM jelével együtt a Tally információk visszavezethetők az ATEM Camera Converter-hez, amin a két Tally LED felgyullad, amikor az adott kamera élő adásba került.
Intercom funkció és Audio
AZ ATEM Studio Converter 2 és az ATEM Camera Converter mikrofon bemenetei és fejhallgató csatlakozói révén lehetővé válik a két egység, vagyis a kamera és a stúdió közötti közvetlen kommunikáció plusz intercom beltpack vagy walkie-talkie használata nélkül. (A Blackmagic az intercom funkcióra az SDI 15-16-os audiocsatornáit tartja fenn.) A Converter 2-höz csatlakoztatott ATEM Camera Converter-ek kezelői, kamera operatőrök a kezelőfelületről gombnyomással egyenként is kiválaszthatók, a beszéd funkció egy nyomógombbal aktiválható vagy szükség szerint folyamatosan aktív állapotra is zárolható. A Mute és un-Mute gombokkal pedig kapcsolható, hogy ki mit halljon.
Az egység elején található beépített hangszóróról vagy az 1/4"-es TRS headset-ről hallgatható a program audio vagy az intercom kommunikáció hangja. Az előlapi kezelőfelületen lévő tekerőgombbal állítható mindkettő hangereje.
Bővíthetőség
Optikai kábelen keresztül akár 4 ATEM Camera Converter, vagyis 4 SDI/HDMI kamera csatlakoztatható az ATEM Studio Converter 2 egységhez, vagyis 4 kamera jelét tudja átvezetni a keverőhöz és onnan vissza a PGM videót a Tally információval, valamint 4 kamera operatőrrel lehetséges az egyidejű kommunikáció.
Négynél több kamera használata is lehetséges több ATEM Studio Converter 2 egység kaszkádolásával.
Kétirányú optikai-SDI konverter
Az ATEM Studio Converter 2 a 4 darab kétirányú optikai csatlakozás révén működtethető mint 4 független bidirectional optikai-SDI konverter is, valamint az ATEM Camera Converter-rel használva mint 4 független SDI vagy optikai - HDMI konverter.
- Blackmagic Design ATEM Studio Converter 2

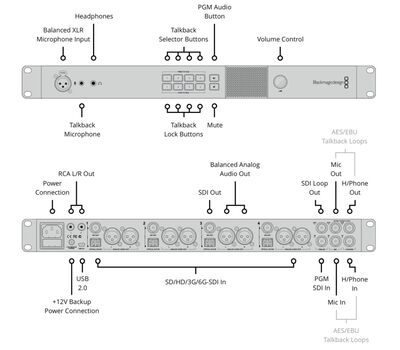

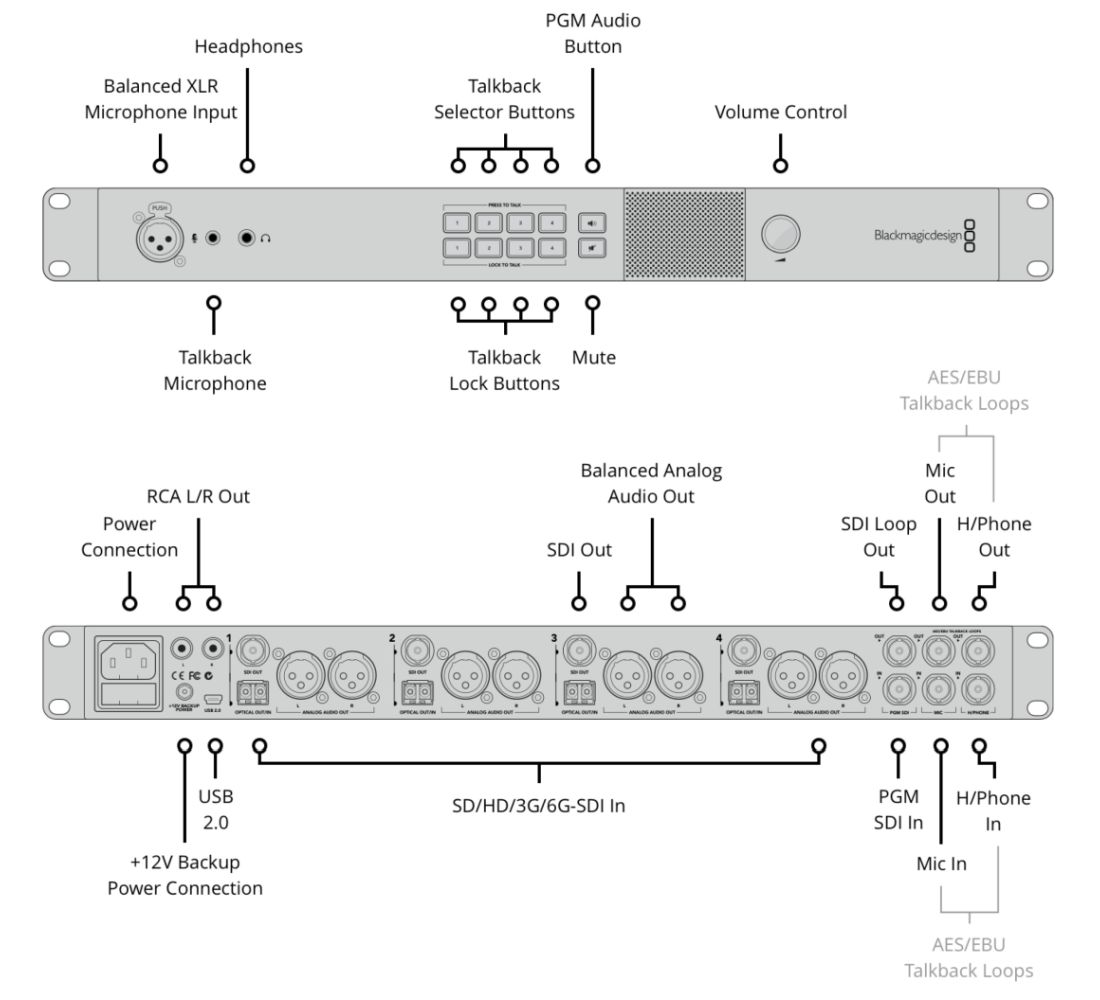

| Blackmagic Design ATEM Studio Converter 2 |
|
| Connections | |
| SDI Video Input | 1x 10 bit SD/HD switchable program input from switcher, including tally information |
| SDI Video Output | 4x 10 bit SD/HD switchable camera outputs. 1x 10 bit SD/HD switchable program loop thru output connects to another ATEM Studio Switcher |
| Talkback Audio | Aviation Headsets with 0.25" TRS headset connector and 0.206" TRS microphone connector. Front mounted balanced XLR microphone connector |
| Analog Audio | 1x stereo RCA monitoring output |
| AES/EBU Audio Input | 1x combined headphone input. 1x combined microphone input. Combined inputs for connecting to other ATEM Studio Converters |
| AES/EBU Audio Output | 1x combined headphone output. 1x combined microphone output. Combined outputs for connecting to other ATEM Studio Converters |
| Balanced XLR Audio Output | 4x camera stereo analog audio outputs |
| Optical Fiber Video Input | 4x single mode SD/HD switchable camera inputs with LC connector |
| Optical Fiber Video Output | 4 x single mode SD/HD switchable camera outputs with LC connector |
| Optical Fiber Audio Input | 1x single mode camera audio inputs with LC connector. Channels 1&2 are camera audio. Channels 15&16 are intercom audio |
| Optical Fiber Audio Output | 1x single mode camera audio outputs with LC connector. Channels 1 & 2 are camera audio. Channels 15 & 16 are intercom audio |
| Computer Interface | 1x mini-B type USB 2.0 connector for firmware updates |
| Standards | |
| SD Format Support | 525i29.97 NTSC, 625i50 PAL |
| HD Format Support | 720p50, 720p59.94, 720p60 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30 1080i50, 1080i59.94, 1080i60 |
| 2K Format Support | 2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p 2K DCI 23.98PsF, 2K DCI 24PsF, 2K DCI 25PsF |
| Ultra HD Format Support | 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30 |
| 4K Format Support | 2160p24 |
| SDI Compliance | SMPTE 259M, SMPTE 292M, 296M, 372M, 424M Level B, 425M |
| Audio Sampling | Television standard sample rate of 48Khz, 24 bit A/D conversion |
| Video Sampling | 4:2:2 |
| Color Precision | 10-bit |
| Color Space | REC 601, REC 709 |
| Multiple Rate support | SDI switches between SD, HD, and UHD |
| Software | |
| Software Included | Converter Utility for firmware update |
| Operating Systems | |
| Operating Systems Supported | Mac 10.11 El Capitan, Mac 10.12 Sierra or later Windows 8.1 and 10 |
| Power Requirements | |
| Power Supply | 100 - 240 V AC input with redundant 12 - 31V DC input |
| Physical Specifications | |
| Dimensions | 48.3 × 15.8 × 4.4 cm |
| Weight | 1.81 kg |
| Environmental Specifications | |
| Operating Temperature | 0°C to 40°C |
| Storage Temperature | -20°C to 45°C |
| Relative Humidity | 0% to 90%v non-condensing |
