Blackmagic Design GPI and Tally Interface

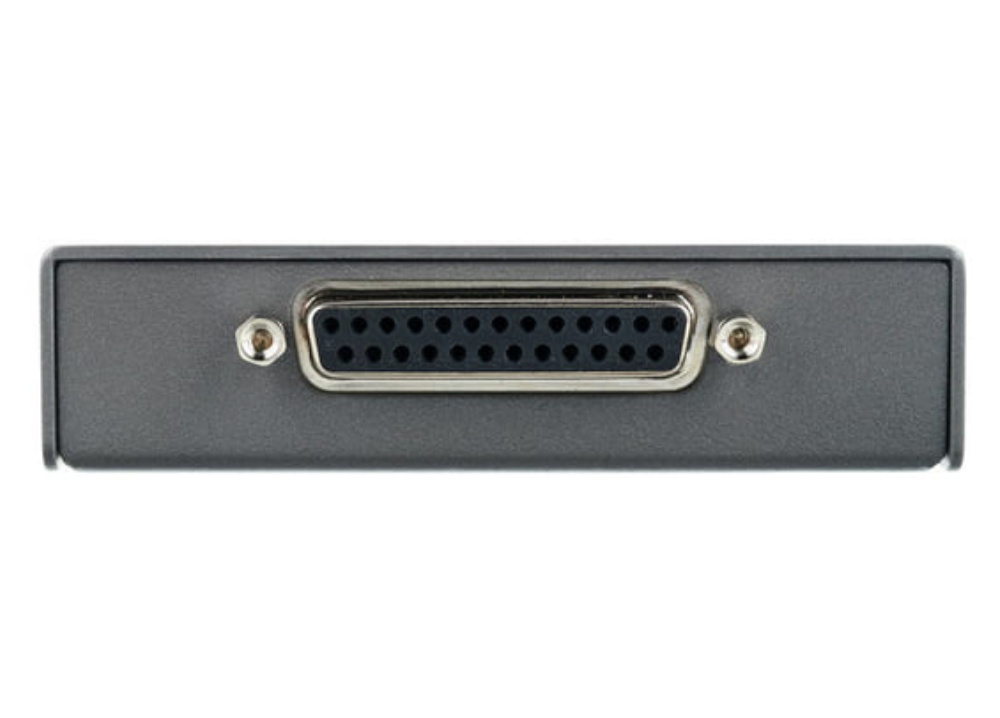

A GPI and Tally Interface elsősorban a Blackmagic Smart Videohub-hoz, másodsorban BMD ATEM mixerek és Tally rendszerek összekötéséhez készült. Ez a GPI-Tally box 8 relés záróérintkezős kimenetet tartalmaz a Program Tally számára (8 piros PGM Tally kimenet) és nem tartalmaz Preview áramkört, tehát nem ad ki PVW Tally jelet (zöld). Az egység GPI funkciója a BMD Videohub hardveréhez készült és nem működik együtt az ATEM keverőkkel. A box D-SUB 25 mama Tally kimeneti csatlakozót tartalmaz.

Működés BMD ATEM mixerekkel és más gyártók Tally rendszereivel
A GPI és Tally Interface-re azoknál a Tally rendszereknél van szükség, amelyek nem képesek közvetlenül kommunikálni a Blackmagic ATEM mixerek RJ45 csatlakozós (Ethernet) Tally kimenetével. Ebben az esetben a GPI Tally Box egyfelől Ethernet kábellel van összekötve az ATEM mixerrel, másfelől a GPI & Tally egység D-SUB 25 érintkezős Mama csatlakozóján keresztül a megfelelő (és általában egyedi gyártású) Tally kábellel van összekötve a csatlakoztatott Tally rendszer megfelelő portjával.
Ha 8-nál több PGM Tally jelre van szükség, akkor több Blackmagic GPI & Tally Box sorba köthető a Loop-out Ethernet portjuk segítségével.

Tally kábel

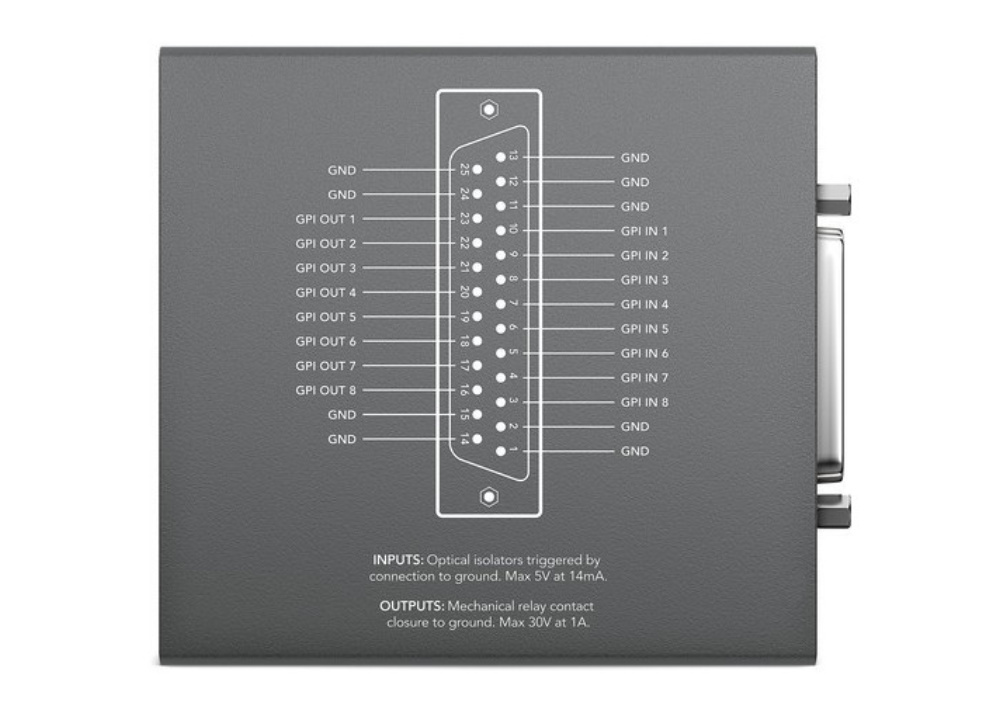

Egyedi Tally kábel elkészítéséhez szükség van a csatlakoztatott Tally rendszer érintkezőinek kiosztására. Ez  legtöbb esetben megtalálható a termék felhasználói kézikönyvében, rosszabb esetben a gyártói support ad róla tájékoztatást. A GPI and Tally Interface érintkező kiosztása az egység hátoldalán található.
A Tally kábel legyártásához szükséges egy szerelhető D-SUB 25-tűs csatlakozó (DB25 'papa') a kábel GPI and Tally Box felöli végéhez.
A Tally rendszer csatlakoztatásához csak a box kimeneti érintkezői használhatók, a 8 PGM Tally a rövidebb soron 23-16-ig tart + a föld.
A GPI bemeneti érintkezők csak a Videohub-bal működnek együtt, a Tally rendszerekkel nem.

A GPI & Tally Interface box kompakt méretű, masszív fémházán található egy 12V bemenet a tápellátáshoz, valamint egy USB 2.0-ás csatlakozó a konfiguráláshoz és firmware frissítéshez. A konfigurálás a Blackmagic ATEM Setup program segítségével történhet.
Kompatibilis operációs rendszerek a konfiguráláshoz: MacOs 10.10, 10.11 és újabb, Windows 8.1, Windows 10, 11.

Gaia-Team megjegyzés
Ha valaki Blackmagic ATEM mixerrel rendelkezik, amelyhez Tally-t szeretne használni, elgondolkodtató, hogy olyan Tally rendszert vásároljon-e, amelyhez illesztő eszköz (pl. GPI & Tally Interface) szükséges (mert a tervezett Tally rendszere nem köthető össze direktben a mixer Ethernet Tally kijáratával), vagy inkább olyat, amely direktben összeköthető a mixerrel egy egyszerű UTP kábellel?

A GPI and Tally Interface ára bruttó 200e Ft felett van és nem támogatja a Preview Tally-t. Ha valakinek több mint 8 db Tally jelre van szüksége (vagy később lesz rá igénye) és olyan Tally rendszerben gondolkodik, amely nem köthető össze direktben a BMD mixerrel, akkor legalább 2 db GPI & Tally Interface-re lesz szüksége, amelynek az árából egy komplett Hollyland Wireless 8-csatornás Tally rendszer-t vásárolhatna meg PGM és a PVW kijelzéssel, 16-csatornáig bővíthetőséggel és nincs más teendője, mint egy 20 filléres kábellel direktben összekötni a Hollyland Tally Station-t az ATEM mixerrel.

Ha meglévő Tally-t (pl. AVMatrix TS3019-6 Tally Kit-et) kell összehozni a Blackmagic mixerrel és ehhez GPI & Tally Interface volna szükséges, akkor is elgondolkodtató (különösen ha a mixer ATEM M/E sorozatú, amelyeknek korlátozottak a kezelőszervei), hogy érdemesebb-e az egyébként elég hülye GPI Tally Box-ot kiváltani valami értelmesebb eszközzel?
Ilyen lehet a KATOV KD50X ATEM/vMix/OBS Control Panel és Tally Interface. Ez az eszköz tökéletesen kiváltja a BMD GPI & Tally Interface-t, sokkal olcsóbb, kezeli a PGM mellett a PVW Tally-t is és mellesleg egy teljes 12 PVW és PGM nyomógombsoros, T-Bar-ral és audio kezeléssel ellátott Control Panelt ad a BMD mixerhez (és ugyanezt a vMix-hez, OBS-hez is).
Mellesleg ugyanenek a gyártónak van 4-csatornás KT-TA4 Wireless Tally rendszere vagy 8-csatornás, szintén vezeték nélküli KT-TA8 Tally rendszere, amely direktben összeköthető a KD50X-szel.
