Ho-Link 1 Bidirectional 12G-SDI / Tally / RS232/485 optikai extender
Nagyításhoz kattintson a képre vagy használja felette az egérgörgőt!

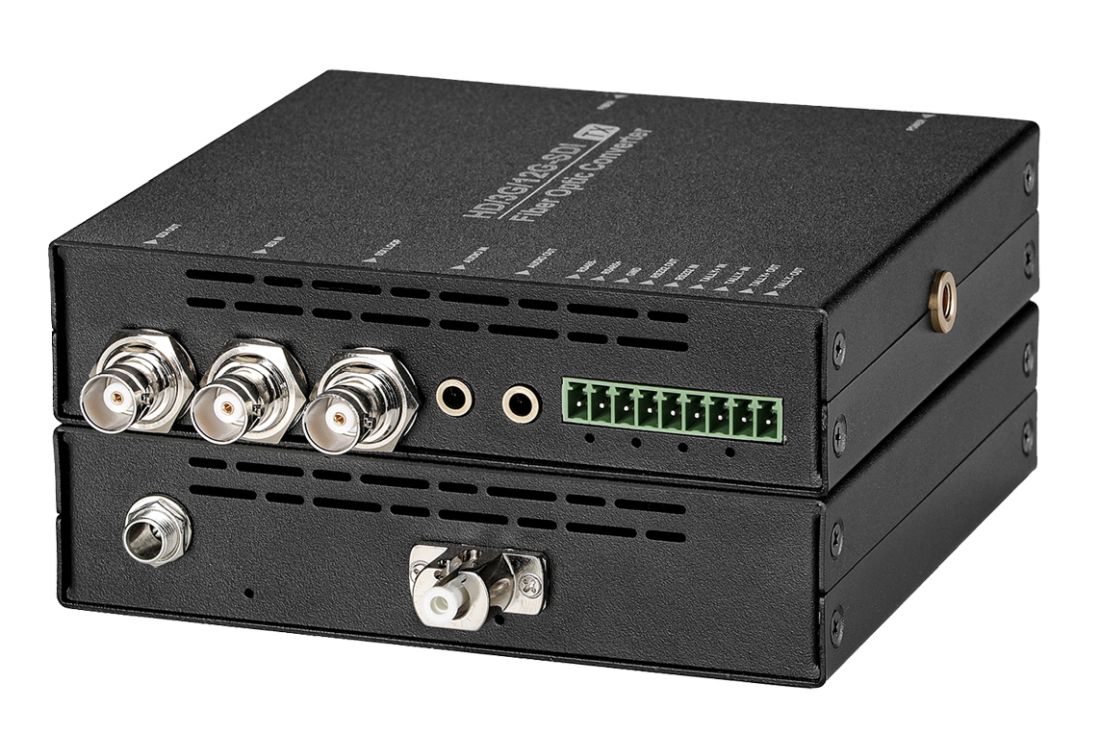

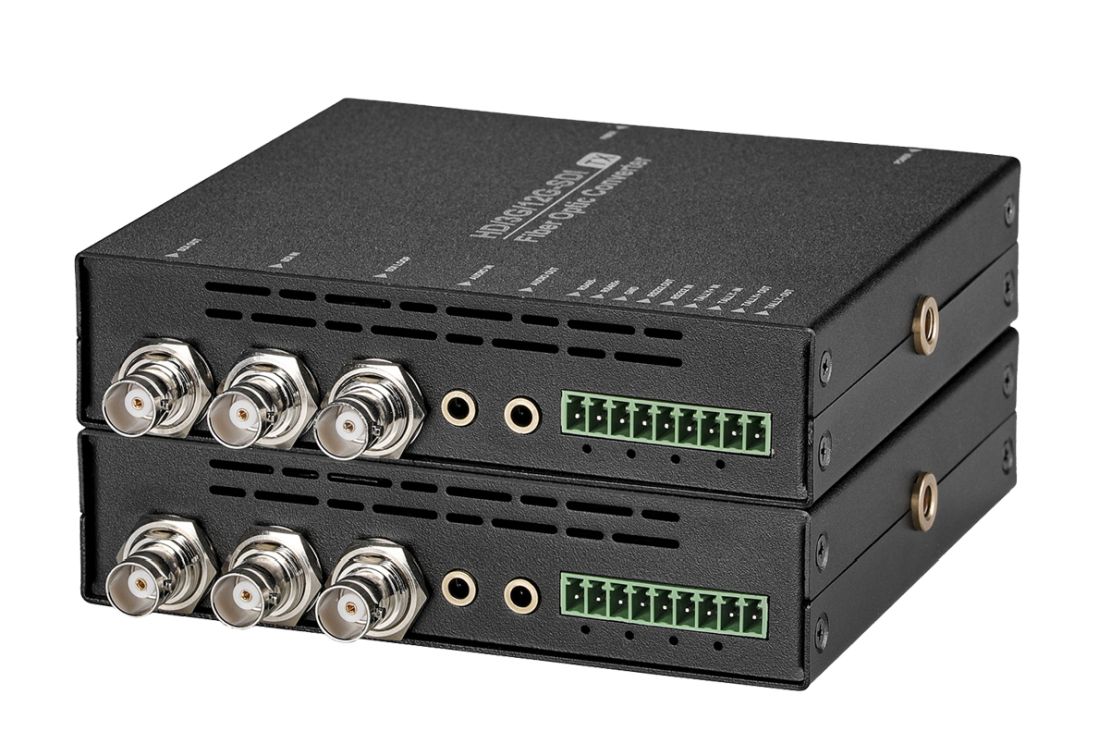

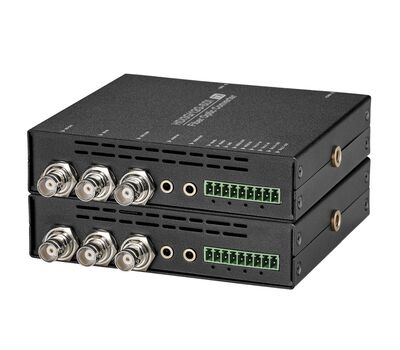

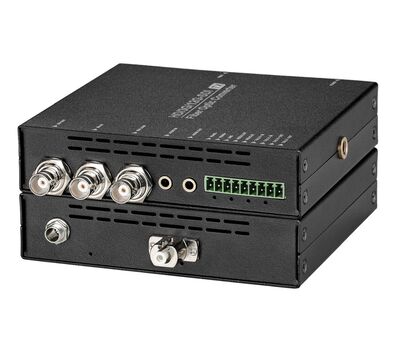

Ho-Link 12G-SDI Fiber Optic Converter with Tally/Remote control/Intercom (HL-S12Gi-101)
A Ho-Link HL-S12Gi-101 egy kétirányú optikai jelátviteli eszköz, amely egyetlen optikai szálon képes továbbítani a videó-, audio, és vezérlő adatokat akár 10 km távolságra. A HL-S12Gi-101 adó (TX) és vevő (RX) egységekből álló szett. Lehetővé teszi 1-csatorna 12G-SDI videojel kétirányú átvitelét UHD 4K60 formátumban, továbbfűzött SDI kimenettel egy helyi kijelzőn való monitorozáshoz. Támogatja a kétirányú RS-232/485 adatátvitelt és intercom funkciót (3,5mm sztereó audió kétirányú átvitel).
Ho-Link HL-S12Gi-101 jellemzők
- 1-csatorna bidirectional 12G-SDI videó átvitele
- TX/RX videó interfész:
1x 12G-SDI bemenet 1x továbbfűzött kimenettel
1x 12G-SDI kimenet
- TX/RX videó interfész:
- Bidirectional RS232/485 soros vezérlőadatok transzparens átvitele
- 1-csatorna bidirectional RS485 (half-duplex) és
- 1-csatorna bidirectional RS232 (full-duplex)
- 1-csatorna bidirectional Tally
- 1-csatorna bidirectional 3,5mm sztereó audio átvitel lehetővé teszi a két oldal kommunikációját megfelelő csatlakozóval rendelkező fülhallgató vagy intercom használatával
- Automatikus kábelkiegyenlítés (EQ)Automatic cable equalization (EQ): A bemeneti jel kiegyenlítésére szolgál, vagyis kompenzálja a hosszú SDI kábeleken fellépő jelveszteséget., clock recoveryclock recovery: Az eszköz újragenerálja az eredeti órajelet, így az adatok nem torzulnak a hosszabb kábeleken történő átvitel során. funkció
- Optikai interfész: LC, simplex, SM optikai szál
- Hatótáv: 10 km
- Egyszerű telepítés, használata nem igényli külön program telepítését
- Tápellátás DC hálózati áramforrásról
Ho-Link HL-S12Gi-101 Bidirectional 12G-SDI optikai extender csomag tartalma
- Ho-Link HL-S12Gi-101 jeladó
- Ho-Link HL-S12Gi-101 jelvevő
- DC hálózati adapter (2 db)
Ho-Link HL-S12Gi-101 specifikáció
| Fiber index | |
| Wavelength | 1270-1310 nm (single fiber) |
| Fiber type | 9/125 um SM |
| Rate | 12Gbps |
| Tx power | 0~-3dB |
| Rx sensitivity | -12dB |
| Fiber connector | LC |
| Transmission distance | 20 km |
| SDI index | |
| Protocol standard | SMPTE ST-2082 |
| SMPTE rate | 270 Mbit/s, 1.48 Gbit/s, 2.97 Gbit/s, 5.94 Gbit/s, 11.88 Gbit/s |
| Support standard (digital video format) |
SMPTE 259M SD-SDI 180i, 576i SMPTE 344M ED-SDI 480p, 576p SMPTE 292M HD-SDI 720p, 1080i SMPTE 424M 3G-SDI 1080p60 SMPTE ST-2081 6G-SDI 2160p30 SMPTE ST-2082 12G-SDI 2160p60 |
| EQ mode cable transmission distance | 75m at 11.88 Gbps 120m at 5.94 Gbps 300m at 2.97 Gbps 300m at 1.485 Gbps 600m at 270 Mbps |
| Signal amplitude | 800 mV +/- 10% |
| Impedance | 75 Ohm |
| Connector | The BNC meet the IEC 169-8 standard |
| Tally signal index | |
| Level type | TTL (5V) / LVTTL (3.3V) |
| Input level range | 3.3V ~ 12v |
| Output level parameters | 0V or 3.3V |
| Default state | No-voltage output (0V) |
| Physical interface | Industrial terminal / 3.81mm |
| RS485 data index | |
| Standard | Compliance with the EIA RS-485 standard |
| Transmission mode | Synchronous transmission |
| Baud rate | 50bps to 520 kbps (support nin-standard baud rates) |
| RS485 | 2-wire (A, B), half-duplex, point to multi-master-slave communication |
| Physical interface | Industrial terminal / 3.81 mm |
| RS485 circuit index | |
| RS-485 pull-up resistance / pull-down resistance | 4.7 kOhm, 4.7 kOhm |
| RS485 terminal resistance | N/A, 120 Ohm and 120 kOhm |
| Power index | |
| Input current | <= 300 MA |
| Input voltage | 5V |
| Overload current protection | Support |
| Power supply physical interface | Type-C |
| Power consumption | <15 W |
| Others | |
| Shell metal | Aluminium alloy |
| Dimensions | 100 × 55 × 25 mm |
| Net weight | 0.15 kg / unit |
| Working temperature | -20°C ~ +75°C |
| Stoarge temperature | -40°C ~ +85°C |
| Relative humidity | 5 to 95% (non-condensing) |
| MTBF | >100 000 hours |
