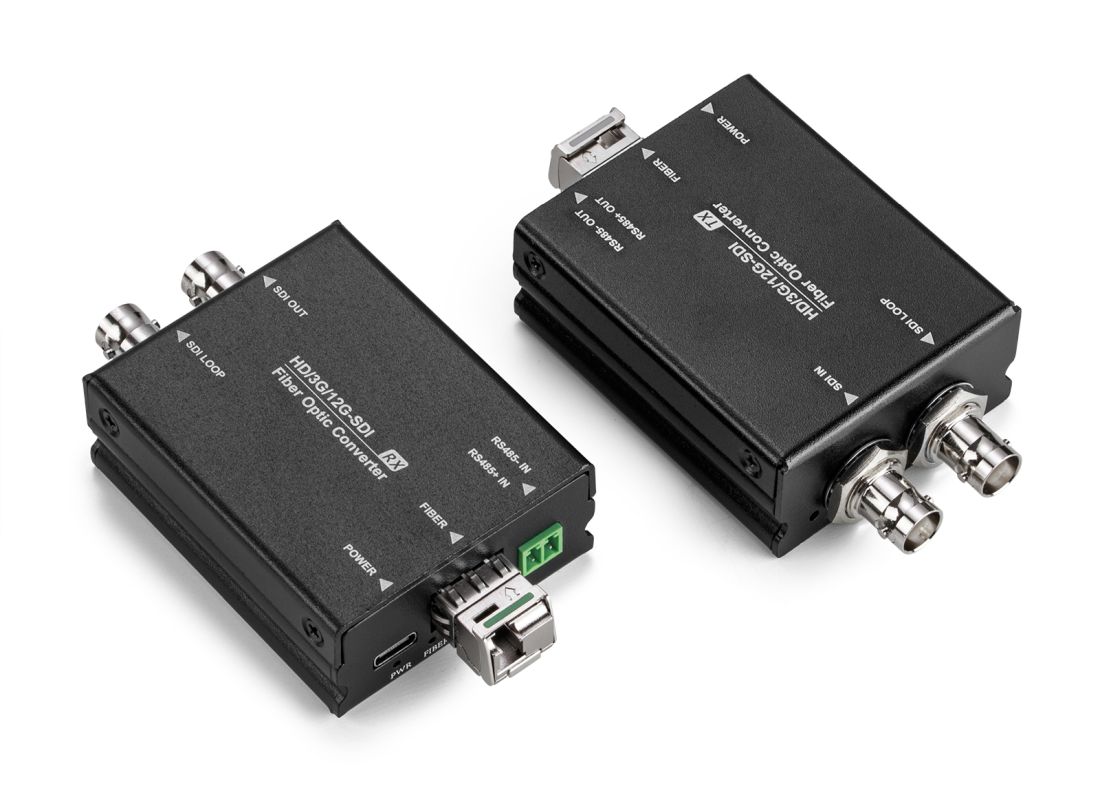

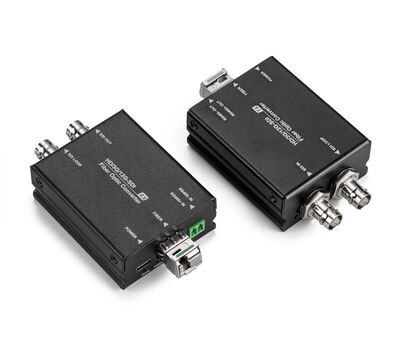

Ho-Link HL-S12Gi 12G-SDI Optikai konverter szett Loopout-tal és Reverse RS485-tel
Nagyításhoz kattintson a képre vagy használja felette az egérgörgőt!
Ho-Link HL-S12Gi 12G-SDI Optikai konverter Reverse RS485-tel

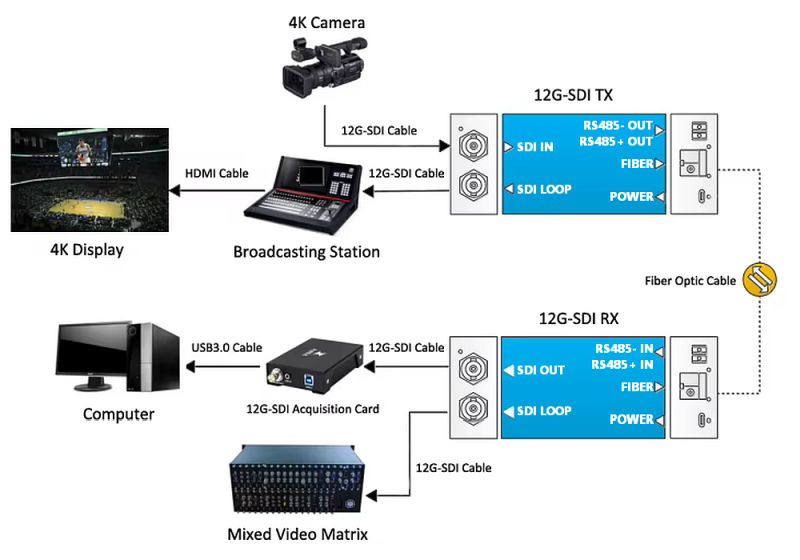

A Ho-Link HL-S12Gi optikai átalakítója képes UHD 4K60 videó átvitelére egy optikai szálon 20km távolságig, emellett az eszköz támogatja a visszirányú RS485 adatátvitelt is. A HL-S12Gi adó és vevő egysége is rendelkezik egy továbbfűzött SDI kimenettel.
Ho-Link HL-S12Gi jellemzők
- 1 csatornás 12G-SDI videó és beágyazott audio átvitel, akár 4K60 jel továbbítása egyetlen optikai szálon
- Visszirányú RS485 adatátvitel támogatása, differenciális (RS485+ / RS485−) csatlakozással
- Az adó és vevő egységen is továbbfűzött SDI kimenet
- Hatótáv: 20 km (SM kábellel)

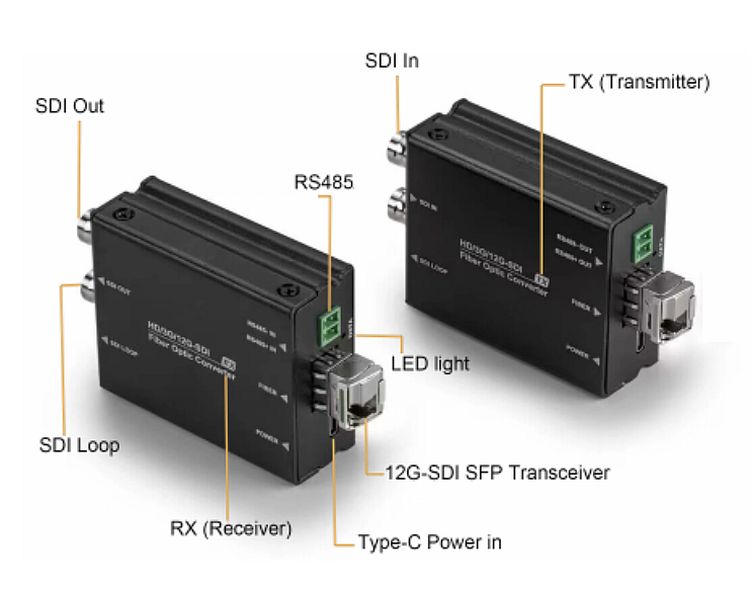

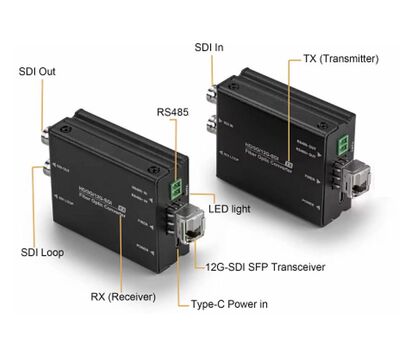

- Interfészek:
- Jeladó (TX):
- 1x 12G-SDI bemenet
- 1x 12G-SDI loop out
- RS485 kimenet
- Jelvevő (RX):
- 1x 12G-SDI kimenet
- 1x 12G-SDI loop out
- RS485 bemenet
- Jeladó (TX):
- Optikai csatlakozó: LC
- Támogatott videó formátumok (max.): UHD 4Kp60 és 1080i is
(12G - SD, és DVB-ASI, AES10 (MADI)) - Automatikus bemeneti kábelkiegyenlítés, kimeneti driver erősítés
- Órajel helyreállítás
- Plug & play működés, egyszerű használat, nem igényel konfigurációt
- Hot-swap támogatás
- LED állapotjelzés az eszköz működésének ellenőrzésére
- USB-C tápellátás
Ho-Link HL-S12Gi 12G-SDI - Optikai Konverter továbbfűzött SDI kimenettel és Reverse RS485-tel
Ho-Link 12G-SDI Optikai konverter szett (HL-S12Gi)
- HL-S12Gi adó egység
- HL-S12Gi vevő egység
- USB töltőadapter (2 db)
- USB tápkábel (2 db)
| Ho-Link 12G-SDI Fiber Optic Video Converter with Loopout and Reverse RS485 (HL-S12Gi) |
|
| Fiber parameters | |
| Wavelength | 1310 nm (dual-fiber) 1270-1330nm (single-fiber) |
| Fiber type | 9/125µm single mode |
| Rate | 12G bps |
| Tx Power | 0 ~ -3 dB |
| Rx sensitivity | -12 dB |
| Fiber connector | LC |
| Transmission distance | 20 km with Single-mode fiber 550 m with Multi-mode fiber |
| SDI | |
| Protocol standard | SMPTE ST-2082 |
| SMPTE rate | 270 Mbps, 1.48 Gbps, 2.97 Gbps, 5.94 Gbps, 11.88Gbps |
| Support standard (digital video format) |
SMPIE 259M SD-SDI 480i, 576i SMPIE 344M ED-SDI 480p, 576p SMPIE 292M HD-SDI 720p, 1080i SMPIE 424M 3G-SDI 1080p60Hz SMPIE ST-2081 6G-SDI 2160p30Hz SMPIE ST-2082 12G-SDI 2160p60Hz |
| EQ mode cable transmission distance |
75 m at 11.88 Gbps 120 m at 5.94 Gbps 200 m at 2.97 Gbps 300 m at 1.485 Gbps 600 m at 270 Mbps |
| Signal amplitude | 800 mV ±10% |
| Impedance | 75 Ohm |
| Connector | BNC meets theIEC169-8 standard |
| RS485 data | |
| Standard | Compliance with EIA RS-485 standard |
| Transmission mode | Synchronous transmission |
| Baud rate | 50 bps to 520 kbps (support non-standard baud rates) |
| RS-485 | 2-wire (A, B), half-duplex, point to multi-master-slave communication |
| Physical interface | Industrial terminal / 3.81 mm |
| RS485 Circuit | |
| RS-485 pull-up resistance / pull-down resistance |
4.7 kOhm 4.7 kOhm |
| RS-485 terminal resistance | N/A, 120 Ohm, and 120 kOhm |
| Power | |
| Input current | ≤300MA |
| Input voltage | 5V |
| Overload current protection | Support |
| Power supply physical interface | Type C |
| Power consumption | <1.5W |
| Others | |
| Shell metal | Aluminium alloy |
| Dimensions | 100 × 55 × 25 mm |
| Net weight | 0.15 kg/unit |
| Working temperature | -20°C ~ +75°C |
| Storage temperature | -40°C ~ +85°C |
| relative humidity | 5 to 95% (non-condensing) |
| MTBF | > 10,0000 hours |
