A BS-3K2T/BS-3K1U egy 12G EFP optikai szálas konverter szett többkamerás felvételekhez, élő közvetítésekhez tervezve, mely lehetővé teszi a kamera és a stúdió/ közvetítőkocsi között akár 4K 12G-SDI videójelek, a távvezérlés, a Tally, Intercom és szinkronizációs jelek megbízható, késleltetés nélküli átvitelét optikai szálon keresztül, akár több kilométeres távolságra is.

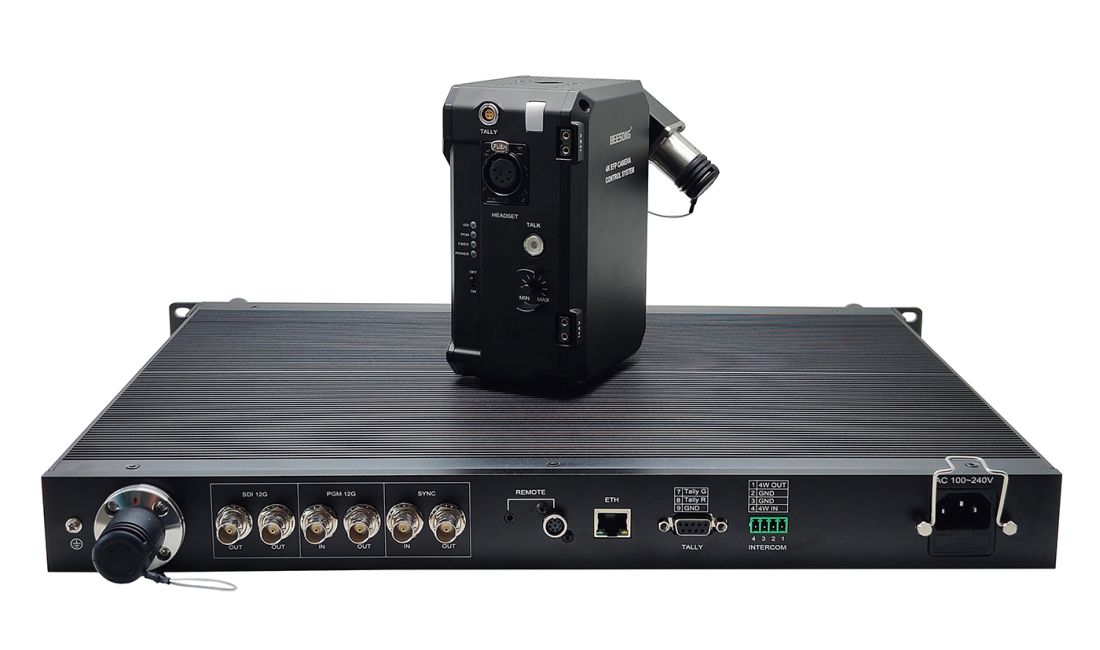

A szett két egységből áll: a kameraoldalra elhelyezhető BS-3K2T Camera Fiber Converter-ből és a központi vezérlésnél (stúdió/közvetítőkocsi), rackbe szerelhető BS-3K1U Base Unit-ból. Mindkettő SMPTE 3K93C szabványnak megfelelő hibrid optikai csatlakozóval van felszerelve. A két egységet összekötő SMPTE hibrid optikai kábel révén a Base unit biztosítja a Camera fiber converter és a rá szerelt kamera távoli tápellátását is.

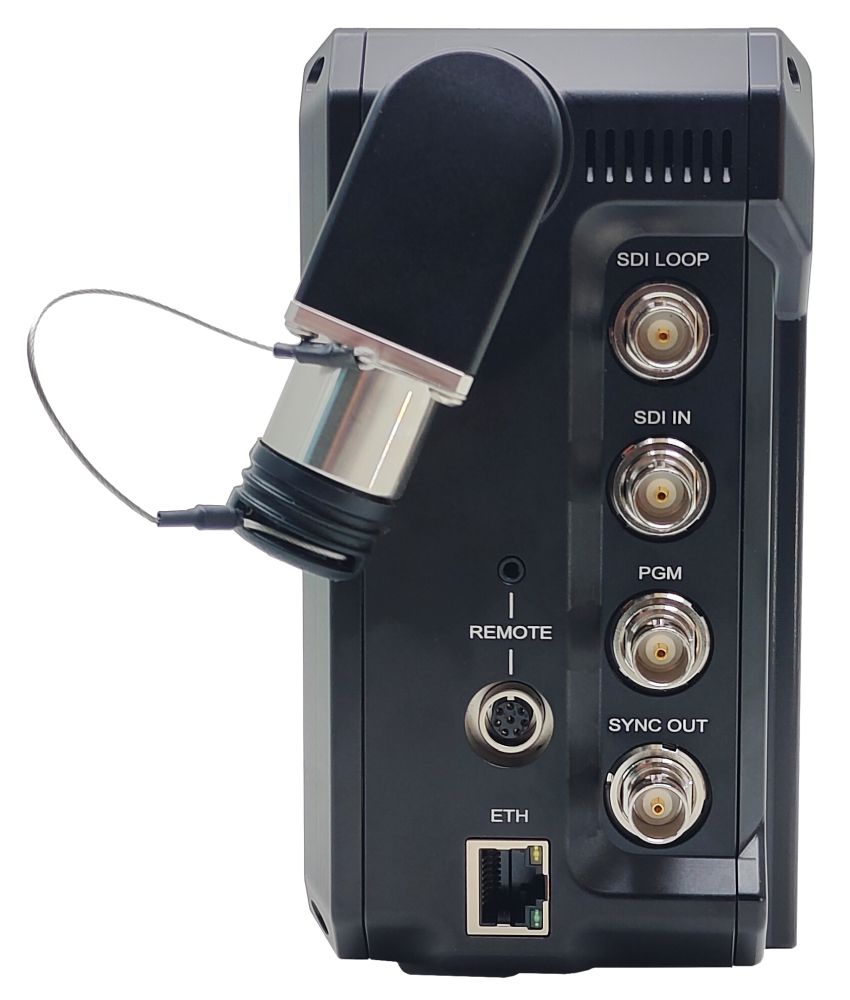

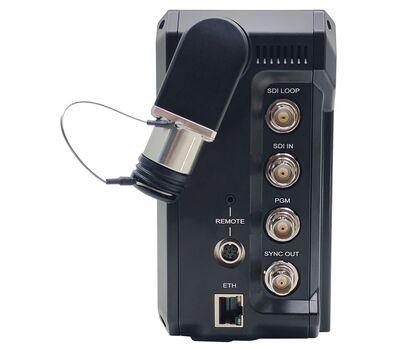

4K camcorder (ENG) 12G EFP fiber optic converter csatlakozói:

• SMPTE 3K.93C csatlakozó
• 1-ch 1 Gb Ethernet
• 1-ch 12G SDI video továbbfűzött kimenettel
• 1-ch visszirányú PGM
• 1-ch Genlock szinkron kimenet
• 2,5mm LANC REMOTE
• 8-pin REMOTE

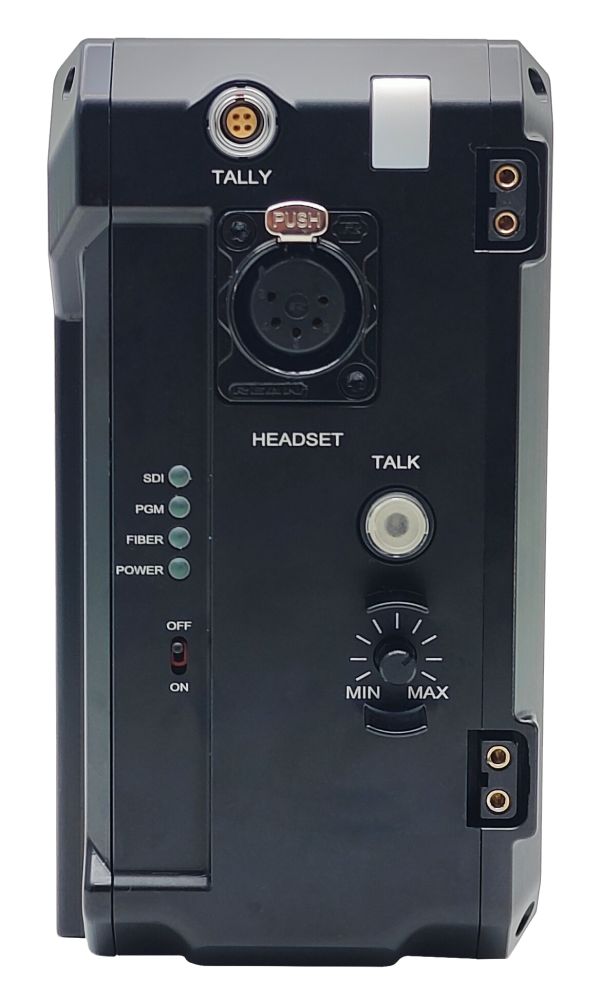

• 1-ch 5Pin XLR intercom headset kimenet, hangerőszabályzóval és Talk nyomógombbal
• 1-ch 4Pin Tally kimenet
• 2× D-tap 14,8 V kimenet adapter kapcsolóval

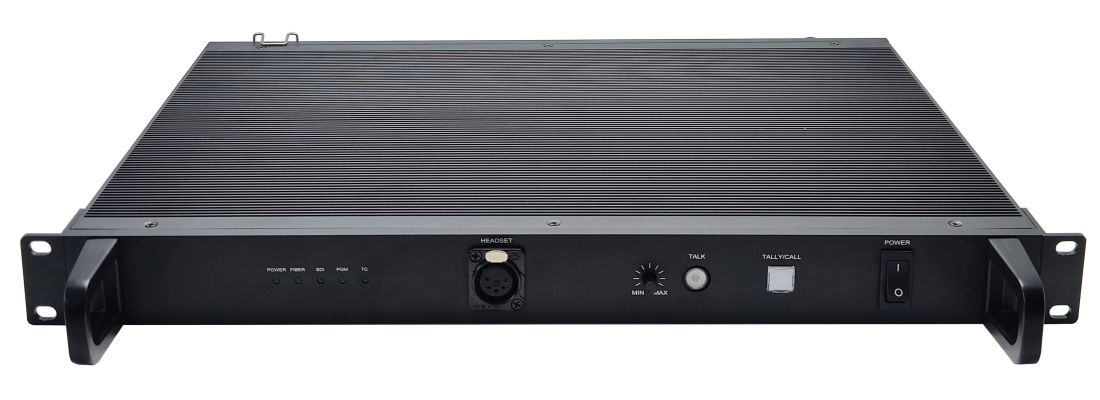

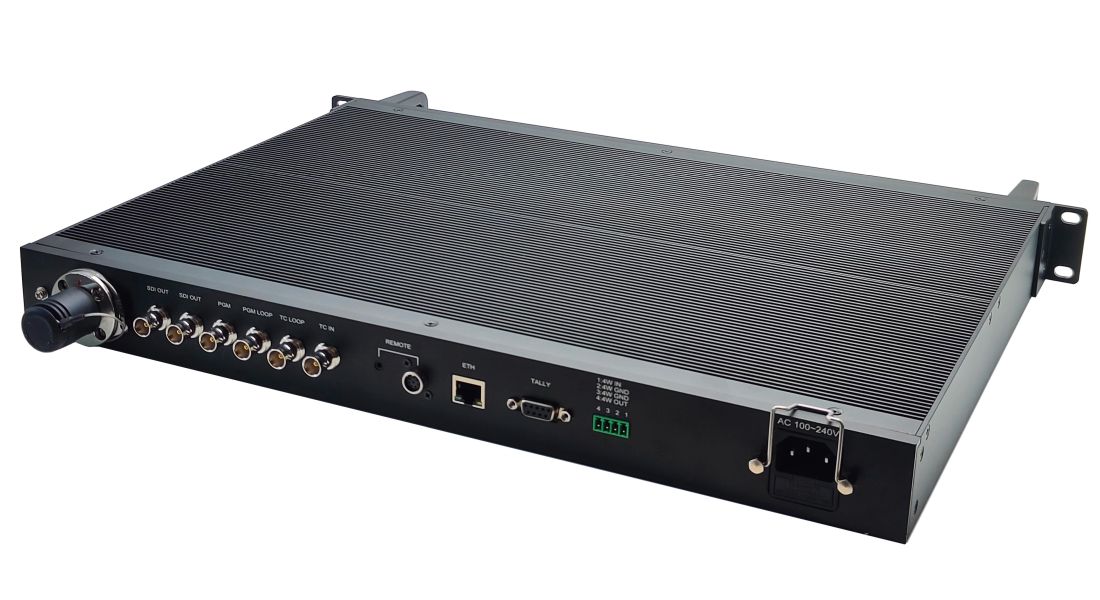

Base unit csatlakozói:

• SMPTE 3K93C csatlakozó
• 1-ch 1 Gb Ethernet
• 1-ch 2x 12G-SDI kimenet,
• 1-ch PGM bemenet és 1-ch továbbfűzött kimenet
• 1-ch Genlock/BB/TC bemenet és 1-ch továbbfűzött kimenet
• 2,5mm LANC REMOTE
• 8-pin REMOTE
• 1-ch 5Pin XLR intercom headset kimenet, hangerőszabályzóval és Talk nyomógombbal
• Tally bemenet (DB9: 7 zöld, 8 piros, 9GND) és Tally lámpa

Kamera Genlock/BB/TC szinkronizálás

A Beesong szettje lehetővé teszi a rendszerbe kötött kamerák szinkronizálását. A Base Unit fogadja a stúdió központi jelgenerátorából érkező analóg szinkronjelet (Genlock/Black Burst) és a digitális időkódot (Timecode), majd ezeket késleltetés nélkül a videojelek mellett átküldi az optikai szálon a kameraoldali konverter felé, amelynek SYNC OUT kimenetéről egyetlen BNC kábellel közvetlenül szinkronizálható a kamera. A Base unit a TC kimenetén keresztül további Base unit egységekkel láncba fűzhető, így az összes kamera egy központi órához szinkronizálható.

Intercom funkció

A két egységen lévő 5Pin XLR headset csatlakozó révén lehetővé teszi a kameraoldal és a központi vezérlőely közötti közvetlen kommunikációt. A beszéd funkció gombnyomással aktiválható és mindkettőn található hangerőszabályzó.

Tally

A kamera konverteren található 4-tűs Tally csatlakozó és a mellette elhelyezett Tally lámpa támogatja a kétszínű (zöld - PVW, piros - PGM) állapotjelzést. A keverőből vagy Tally box-ból érkező Tally jelet a Base unit fogadja, majd az optikai szálon továbbküldi a kamera konverterhez, melynek Tally LED-je és a Tally kimenetére csatlakoztatott Tally lámpa a csatlakoztatott kamera státuszának megfelelő színben felgyullad.

Sony kamera távvezérlés

A két egységen lévő 2,5mm-es LANC és 8-tűs REMOTE csatlakozók révén a rendszer támogatja a Sony kamerák professzionális távoli vezérlését (RCP/CCU), lehetővé téve a blende, fehéregyensúly, feketeszint és egyéb képparaméterek késleltetés nélküli finomhangolását akár több km-es távolságból, stúdióból, a hagyományos 50 méteres gyári kábelkorlátok nélkül. Egyrészt kompatibilis LANC/Remote portos kamera- és objektív vezérlővel, másrészt ENG/vállkamerákkal, hagyományos stúdió és broadcast kamerákkal, és a Cine / nagy szenzoros kamerák (Sony Venice, Burano, FX6)

Visszatérő rendezői kép (PGM)

Az operatőr a kamera keresőjében vagy egy csatlakoztatott monitoron azonnal ellenőrizheti a stúdió programképét.

Nagy sebességű adatátvitel

Az 1Gb Ethernet port lehetőséget biztosít IP-alapú kameravezérlésre, hálózati eszközök csatlakoztatására vagy stúdió súgógépek (prompterek) integrálására.

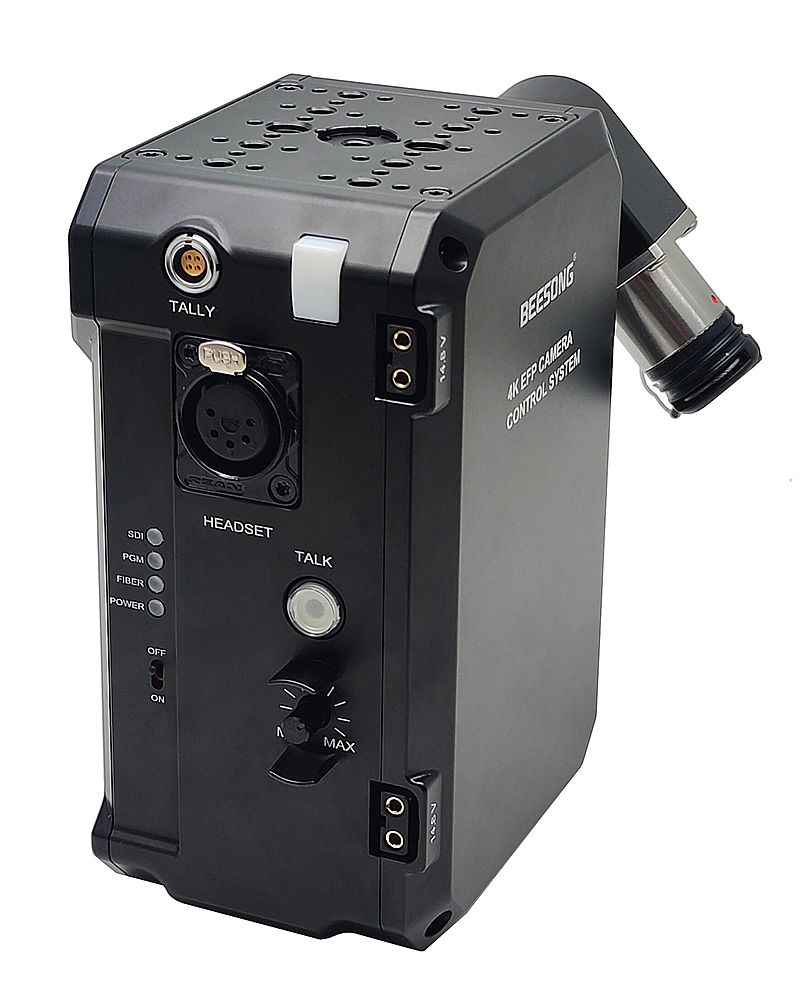

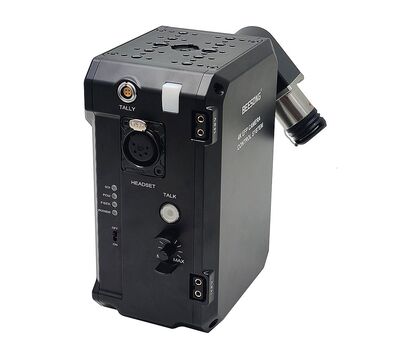

Camera Fiber Converter további funkciók

• A kamera konverter rendelkezik 1/4 hot shoe interfésszel, pl monitor csatlakoztatásához, melynek egyúttal a tápellátása is biztosítható.
• Mozgatható optikai csatlakozó segíti a megfelelő pozícióba történő állítását
• Univerzális hátfala egyaránt kompatibilis V-Mount és G-Mount típusú akkumulátorhoz kialakított kamerákkal
• Rögzíthető kamerára, állványra, a tetején szabványos 1/4"-os és 3/8"-os belső állványmenetek találhatók további kiegészítők elhelyezésére

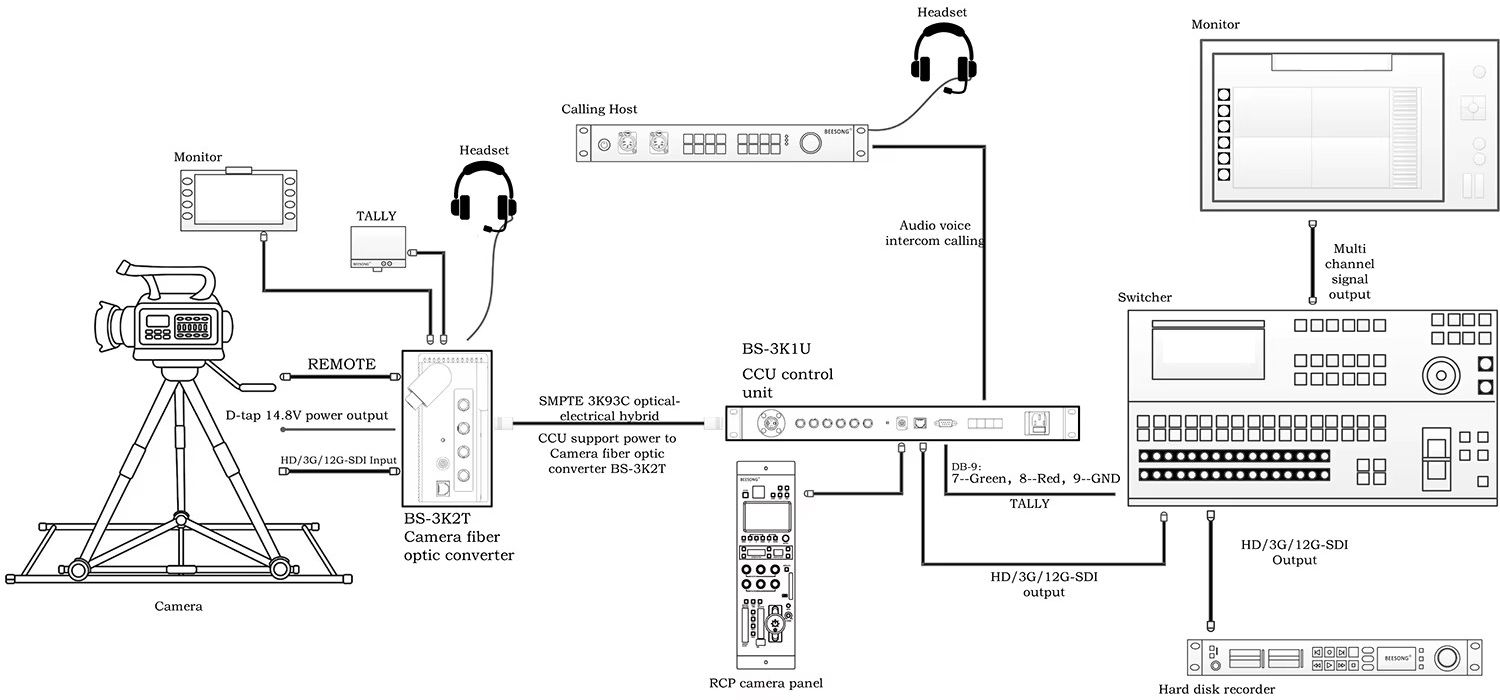

BEESONG BS-3K2T/BS-3K1U rendszerbe építve
