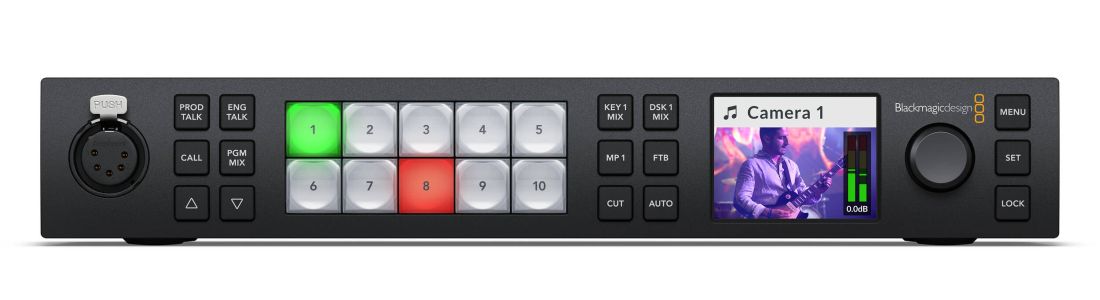

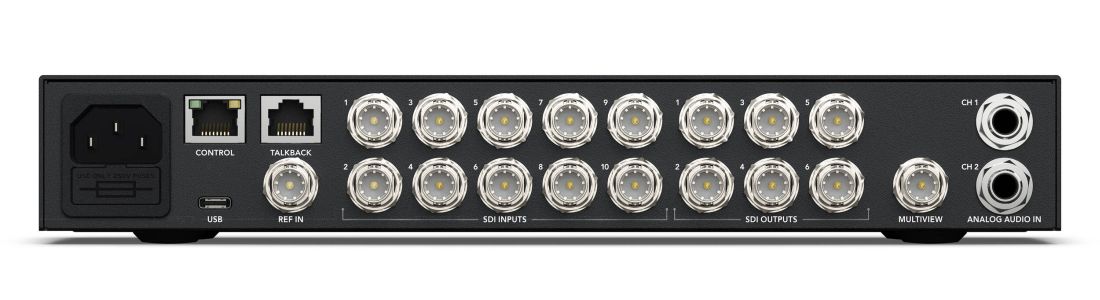

A Blackmagic ATEM 1 M/E Constellation 4K egy élő produkciókhoz tervezett 12G-SDI UHD 4K keverő, mely rendelkezik 10x 12G-SDI bemenettel, melyet 6x 12G-SDI kimenetre vagy 1x webkamera USB-C kimenetére továbbítják. Minden bemenet egy beépített Fairlight audiokeverőhöz csatlakozik, amely akár 28 hangcsatornát is támogat. A mixer az integrált előlapról, az opcionális Blackmagic ATEM panelekről vagy a letölthető vezérlőszoftverről is vezérelhető.

Blackmagic Design ATEM Constellation 4K modellek

A Blackmagic Design ATEM Constellation 4K professzionális, 12G-SDI alapú élő produkciós mixer UHD 4K és HD formátumokhoz nagy számú 12G-SDI bemenettel és kimenettel, fejlett Keyer struktúrával és beépített Fairlight audiokeverővel. Minden SDI bemenet saját frame synchronizerrel és formátumkonverterrel rendelkezik, így eltérő jelrendszerű források is közvetlenül integrálhatók. A rendszer támogatja: többszintű keying workflow-t, valós idejű DVE effektet, többablakos multiview monitorozást, intercom csatlakozást, és SDI alapú kamera visszacsatolást (tally, program return, intercom).
Az ATEM Constellation 4K modellek 1, 2 vagy 4 M/E (Mix/Effect) soros felépítéssel érhetők el. Egy M/E sor önálló Program/Preview struktúrát, saját Transition rendszert és adott számú Keyer funkciót jelent.

Blackmagic ATEM Constellation 4K jellemzők, funkciók

• A rendszer referencia bemenettel (Genlock) rendelkezik. Minden SDI bemenethez tartozik frame synchronizer, frame rate konverter és formátumkonverter. Ez lehetővé teszi eltérő formátumú kamerák mixelését, Genlock nélküli kamerák kezelését, és számítógépes forrásokból származó bemenetek keverését és feldolgozását. Mindez renderelés nélkül, valós időben.
• Upstream és Downstream keyer-ek (M/E soronként 4 Upstream keyer)
  Az Upstream keyerek támogatják a következő keyelési módokat: Advanced Chroma Key, Luma Key, Pattern Key, és DVE Key. Ez lehetővé teszi több rétegű grafikai és virtuális díszlet struktúrák kialakítását, több kamera egyidejű Chroma key feldolgozását, valamint komplex picture-in-picture kompozíciók létrehozását.
  Az ATEM Constellation 4K modellek emellett Downstream keyerrel is rendelkeznek, amelyek jellemzően végső grafikai elemek (pl. logó, felirat) programjelre történő rákeverésére szolgálnak.
• Beépített DVE (Digital Video Effects)
  Az ATEM Constellation DVE processzorral rendelkezik, az 1 M/E modellben 1 DVE,  míg a nagyobbaknál 2 független DVE áll rendelkezésre M/E soronként.
  Ezek segítségével lehetőség van kép-a-képben (Picture-in-Picture) effektekhez egyedileg beállítható 3D keretezéssel, árnyékolással és megvilágítással. A DVE támogatja a képek pozicionálását, átméretezését. Minden művelet valós időben végezhető.
• SuperSource
  A 2 M/E és 4M/E modellekben található SuperSource egy beépített többablakos kompozitáló egység, amely négy független videó forrást képes egyetlen, előre konfigurálható layoutban (pl. 4-box, split screen) megjeleníteni. A létrehozott kompozíció egyetlen bemenetként jelenik meg az M/E sorban, így komplex többkamerás elrendezések hozhatók létre további keyer kapacitás felhasználása nélkül.
• Broadcast minőségű átmenetek
  Az ATEM Constellation 4K számos broadcast minőségű átmenetet támogat, pl. Mix, Dip, Wipe, DVE transition, és minden átmenet egyedileg paraméterezhető (irány, szegély, pozíció, stb.).
  Az előnézeti átmenet funkció segítségével az átmenetek még az élő adásba kapcsolás előtt ellenőrízhetők, így szükség esetén a beállítások módosíthatók.
• Multiview
  Konfigurálható 16, 13, 10, 7 vagy 4 ablakos nézetre, és megjeleníthető: Program, Preview, bemenetek, médialejátszók, DSK és Clean feed, opcionálisan egyedi címkékkel és audio jelszintekkel.  A 2 M/E és 4 M/E modellek esetén M/E soronként lehetséges külön multiview konfigurálás, azaz független layout és monitoring.
• Beépített audio mixer
  A rendszer kezeli a beágyazott (embedded) SDI audio jelet. Minden SDI bemenet a beépített Fairlight mixerhez csatlakozik, melyben van: parametrikus 6 sávos EQ, kompresszor, Limiter, Noise gate, Expander.
  Modelltől függően akár 156 audio csatorna keverését is lehetővé teszi. Kompatibilis szoftveres vezérléssel és Mackie control felületekkel.
• Beépített intercom funkció
  Az ATEM Constellation 4K az SDI jelbe ágyazott audiocsatornákon keresztül biztosítja a kétirányú intercom kommunikációt, melyre két dedikált csatornapárt használ: Production (program) intercom ( SDI 15–16) és Engineering (műszaki) intercom (SDI 13–14). Ez lehetővé teszi két elkülönített kommunikációs kör kialakítását.
  A készülék emellett rendelkezik 5-tűs XLR headset csatlakozóval és RJ12 interfésszel (pl. ClearCom / RTS rendszerekhez), így hagyományos intercom rendszerekhez is integrálható.
• Beépített Media Pool
  RGBA grafika és animáció tárolása, melyek azonnal lejátszhatók kettő vagy négy médialejátszón. A médialejátszó egyszerű bemenetként jelenik meg. Minden médiatartalom kezelhető a mellékelt ATEM Software Control segítségével, vagy közvetlenül a Photoshop-ból is betölthetők az ATEM Photoshop beépülő modul használatával.
• Vezérlés
  Az ATEM Constellation 4K modellek többféle vezérlési módot támogatnak, így stúdió- és OB-környezetben is rugalmasan integrálhatók.
  • Beépített kezelőfelület: Az előlapi kezelőszervekkel lehetőség van az alapvető kapcsolási műveletek, átmenetek és M/E funkciók közvetlen vezérlésére. Ez elsősorban konfigurációhoz, teszteléshez vagy kisebb produkciókhoz használható.
  • ATEM Software Control (Ethernet alapú vezérlés) alkalmazás (macOS és Windows): A szoftver biztosítja a teljes switcher vezérlést (Program/Preview, M/E sorok, keyerek), DVE paraméterezést, Audio keverést (Fairlight mixer vezérlés), Media pool kezelést, makrók létrehozását és futtatását, kamera vezérlését (Blackmagic SDI Camera Control), HyperDeck vezérlést, konfiguráció mentését és visszatöltését (XML alapú).
    A rendszer támogatja több operátor egyidejű csatlakozását, így lehetőséget ad arra, hogy párhuzamosan dolgozzanak különböző feladatokon.
  • ATEM Advanced Panel: Fizikai panelről végezhető a vezérlés, melyek M/E elrendezést, dedikált Program/Preview sorokat, háttérvilágított gombokat, DVE joystickot és T-Bar fader vezérlést biztosítanak.
    Nagyobb élő produkciók esetén jellemzően külső vezérlőpanel alkalmazása javasolt.
