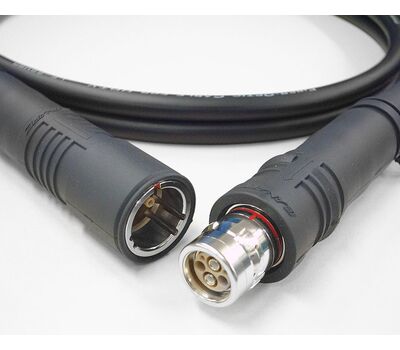

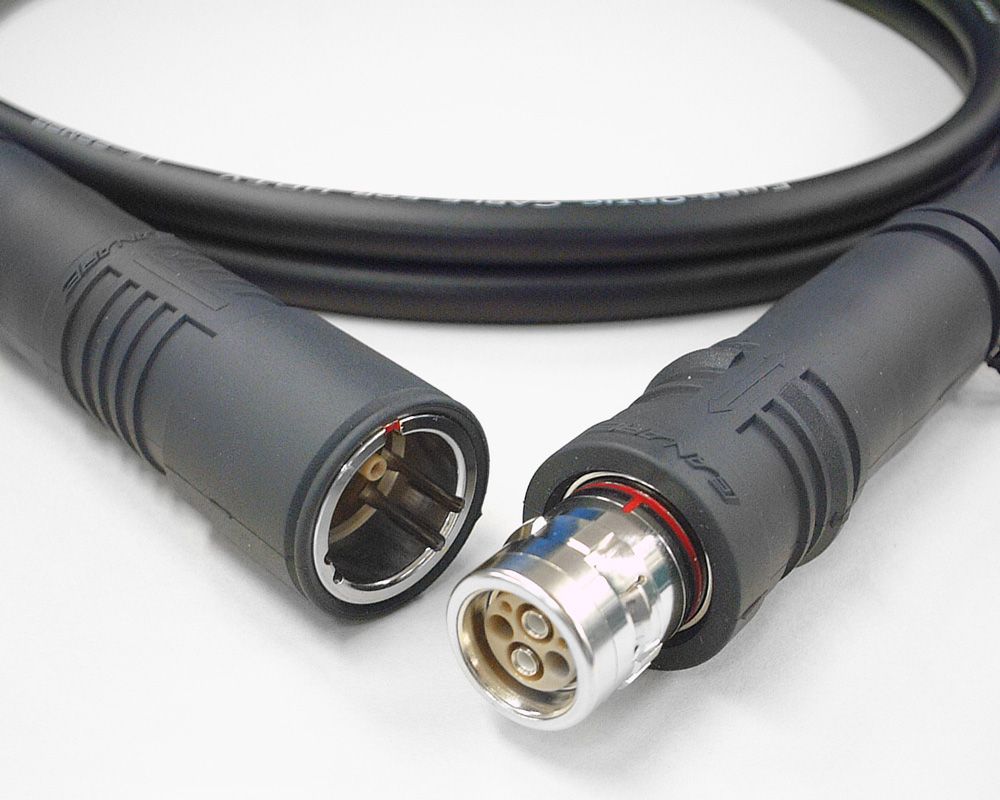

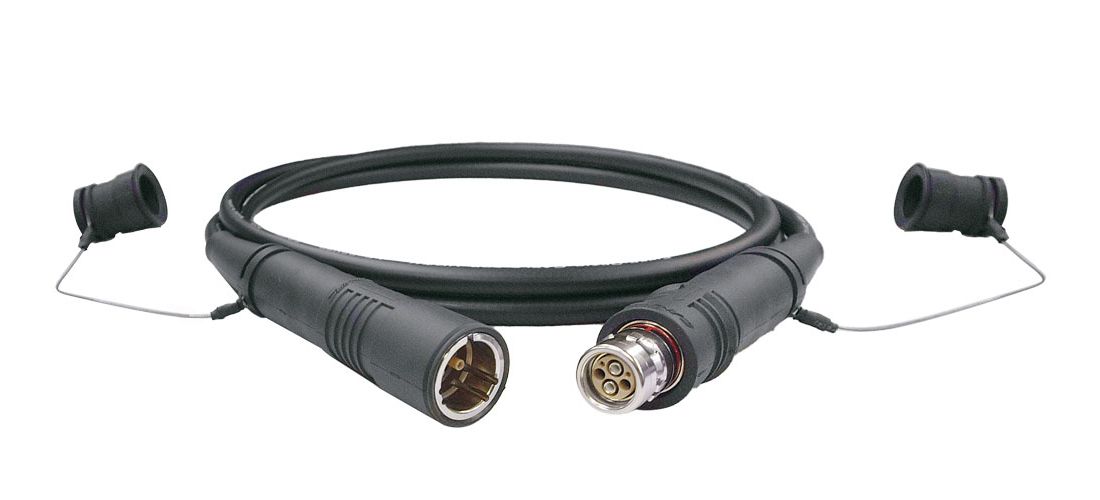

Canare FCC**N SMPTE HFO kamerakábelek (10-250m)

Canare FCC**N SMPTE Hybrid Fiber-Optic Camera Cable Assembly

Az FCC**N típusjelölésben a ** a készkábel hosszát jelöli az alábbiak szerint.

Elérhető kábelhosszak és tömegük

• Típus: Canare FCC10N| Hossz: 10 m | Tömeg: 1,6 kg
• Típus: Canare FCC20N| Hossz: 20 m | Tömeg: 2,8 kg
• Típus: Canare FCC25N| Hossz: 25 m | Tömeg: 3,4 kg
• Típus: Canare FCC30N| Hossz: 30 m | Tömeg: 4,0 kg
• Típus: Canare FCC35N| Hossz: 35 m | Tömeg: 4,4 kg
• Típus: Canare FCC50N| Hossz: 50 m | Tömeg: 6,4 kg
• Típus: Canare FCC100N | Hossz: 100 m | Tömeg: 12,5 kg
• Típus: Canare FCC150N | Hossz: 150 m | Tömeg: 18,4 kg
• Típus: Canare FCC200N| Hossz: 200 m | Tömeg: 24,7 kg
• Típus: Canare FCC250N | Hossz: 250 m | Tömeg: 31,3 kg

Az 50m hossztól a kábelek elérhetők dobra tekercselve is.

Tulajdonságok

Az FCC**N a Canare SMPTE M311 hibrid optikai kábeltípusát (HFO) jelöli gyárilag szerelt FUW és PUW kompatibilis csatlakozókkal, mely a kameraláncban alkalmas a rendszerkamera és a közvetítőkocsi fali panelcsatlakozójának összekötésére.

Nagyon szigorúan véve az FCC**N nem teljesíti az SMPTE 311 szabványt, mert a Signal/Control csak 2x25 AWG, az előírt 2x24 AWG helyett.

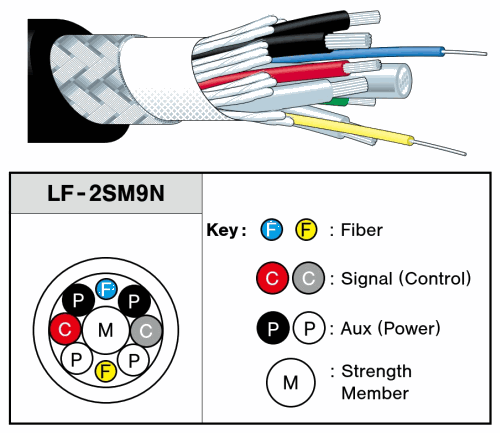

Canare LF-2SM9N HFO kábel (SMPTE 311)

A FCC**N készkábelben a Canare LF-2SM9T típusú kábele található, mely 9,2 mm-es külső átmérővel, PUR köpennyel és 4x 20 AWG keresztmetszetű tápvezető érrel (Aux. conductor) rendelkezik.

A Canare FCC**N kábelek a gyártó FC-sorozatú, HFO kábelekhez kifejlesztett FCFA és FCMA csatlakozóival vannak szerelve. A csatlakozók kompatibilisek más SMPTE 304 szabványú (3K.93C) csatlakozókkal: a Canare FCFA a FUW, az FCMA a PUW csatlakozónak felel meg. Ebből adódóan toldhatók más SMPTE 311 hibrid HDTV (FUW-PUW) kamera kábelekkel, illetve összeépíthetők az SMPTE 304 szabványú, 3K.93C panel és kamera aljzatokkal.
Az SMPTE 311 kábelekről és SMPTE 304 csatlakozókról, az elérhető kábelhosszakról és a kábelhosszra eső feszültségesésről itt olvashat részletesen.

A Canare FCC**9N  kábelek alkalmasak bármilyen stúdió vagy kitelepülős broadcast alkalmazásra.



Canare FCC**N HFO (SMPTE ST 311) kábeltípus jellemzői

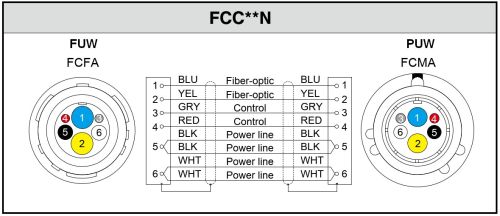

FCFA és FCMA csatlakozók bekötési rajza

• 9,2 mm-es átmérő
• PUR köpeny
• 4x 20 AWG tápvezető ér
• Kamera oldali csatlakozó: FCFA (FUW)
• CCU felőli csatlakozó: FCMA (PUW)

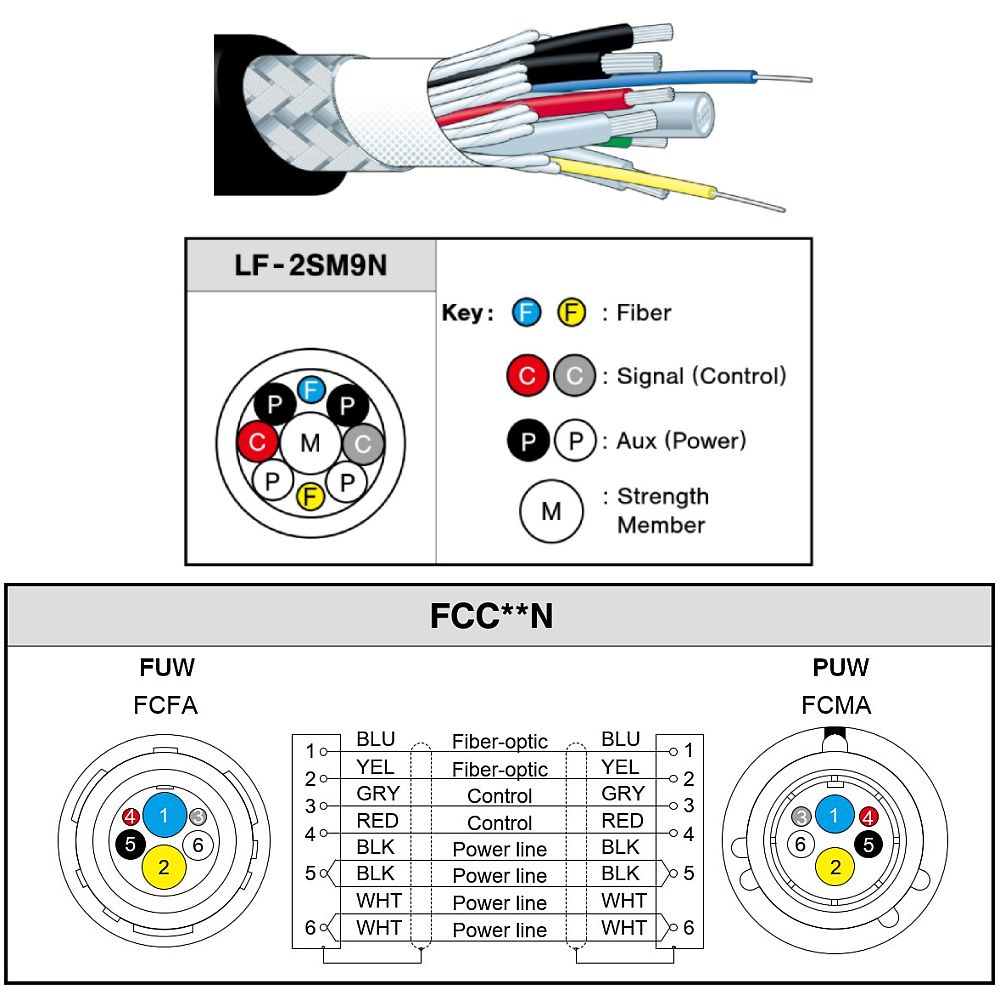

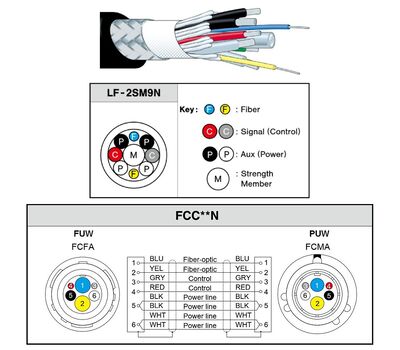

FCC**N készkábelek felépítése, L: elérhető kábelhosszak, lásd fent
