Canare FCCxx-7N Slim Profile SMPTE HFO kamerakábelek (10-100m)
Nagyításhoz kattintson a képre vagy használja felette az egérgörgőt!

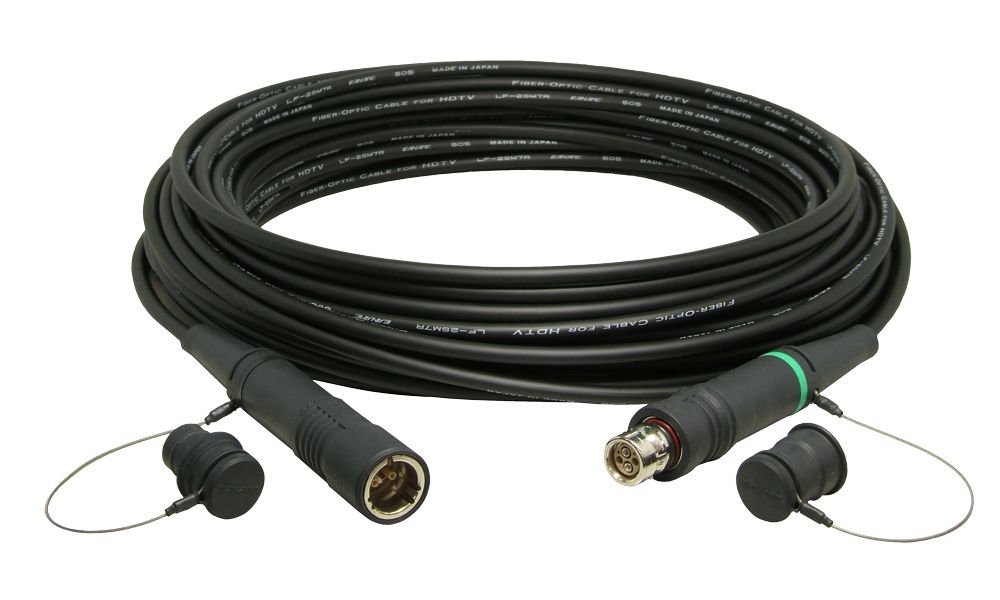

Canare FCCxx-7N Slim Hybrid Fiber-Optic Camera Cable*

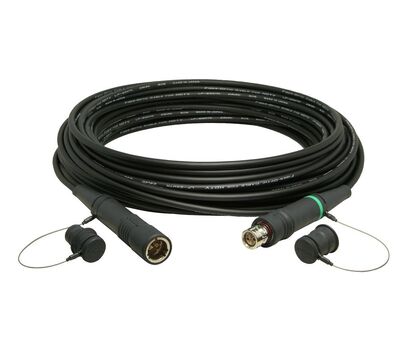

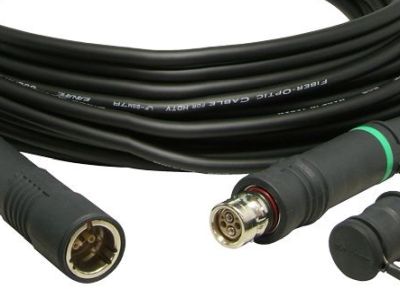

Canare FCCxx-7N FUW - PUW csatlakozói

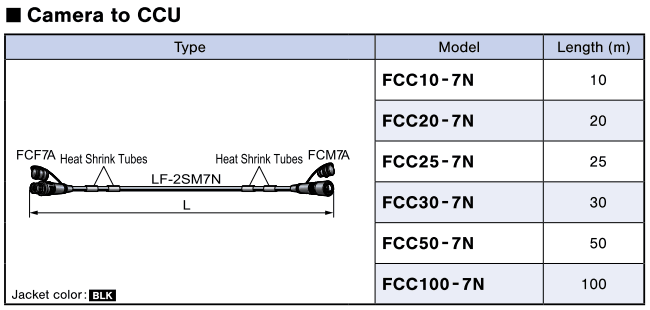

Elérhető kábelhosszak és tömegük
- Típus: Canare FCC10-7N | Hossz: 10 m | Tömeg: 1,1 kg
- Típus: Canare FCC20-7N | Hossz: 20 m | Tömeg: 1,8 kg
- Típus: Canare FCC25-7N | Hossz: 25 m | Tömeg: 2,3 kg
- Típus: Canare FCC30-7N | Hossz: 30 m | Tömeg: 2,6 kg
- Típus: Canare FCC50-7N | Hossz: 50 m | Tömeg: 4,0 kg
- Típus: Canare FCC100-7N | Hossz: 100 m | Tömeg: 7,3 kg
Az 50m és 100m hosszúságú kábelek elérhetők dobra tekercselve is.
Tulajdonságok
Az FCCxx-7N a Canare vékony, könnyű és hajlékony hibrid optikai kábelét (HFO) jelöli, amely kameraláncban alkalmazva a rendszerkamerát köti össze a közvetítőkocsi fali panelcsatlakozójával. A kábel 7,1 mm-es külső átmérővel, kopásálló PVC köpennyel és 2x 20AWG keresztmetszetű tápvezető érrel (Aux Power) készül és a kábelvégek gyárilag szerelt, speciálisan a 7mm-es kábelhez gyártott FCF7A és FCM7A csatlakozókkal vannak lezárva, amelyek a jobban ismert FUW és PUW csatlakozóknak felelnek meg, pontosabban azokkal kompatibilisek.
A terméknévben az "xx" a készkábel hosszát jelöli, a gyári standard hosszak: 10, 20, 25, 30, 50 és 100 m. Az utóbbi kettő méret kábeldobon is elérhető kínálatunkban (lásd a dobra csévélt változatoknál).
A FCCxx-7N kábelben a tápvezető ér teljes keresztmetszete éppen a fele a 9,2 mm-es átmérőjű, 4x 20 AWG-s FCCxx-9N kábelének, így a 7 mm-es kábel tápátviteli távolsága is éppen a fele a 9 mm-es változaténak (vagy más 4x 20 AWG-s SMPTE 311 kábelének).
Az FCCxx-7N broadcast felhasználásra ajánlott olyan alkalmazásra, amelynél a könnyű és kényelmes telepítés, a mobilitás fontos szempont, de nem igényel extrém hosszúságú kábelezést, tápátviteli távolságot.**

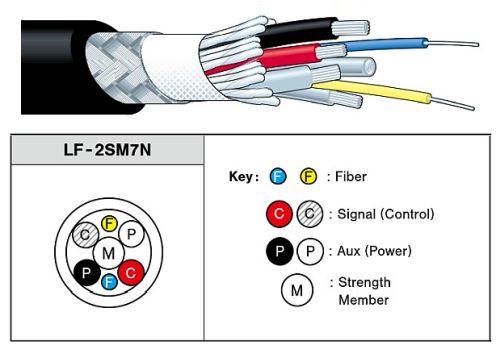

Canare LF-2SM7N HFO kábel szerkezete
Egy 100 m-es Ø7 mm-es FCC100-7N kábel könnyedén kezelhető, tömege 7,3 kg, ami majdnem 5 kg-mal könnyebb, mint az azonos hosszúságú Ø9 mm-es FCC100-9N SMPTE 311 kábel tömege.
Ahogy a képen is látszik, a kábelköpeny alatt egy körszövött, horganyzott réz árnyékolás található, így külön földelőeret a kábel nem tartalmaz. csatlakozói kompatibilisek más SMPTE 304 szabványú (3K.93C) csatlakozókkal, összeépíthetők az ilyen panel és kamera aljzatokkal, toldhatók más SMPTE 311 FUW-PUW kamera kábelekkel.
Az SMPTE 311 kábelekről és SMPTE 304 csatlakozókról, az elérhető kábelhosszakról és a kábelhosszra eső feszültségesésről itt olvashat részletesen.
(Ha ezt a szerelt kábelt egyszerűbben, kevésbé félreérthetően és sokkal elterjedtebb szóhasználattal kellene leírni, úgy az a "Slim FUW-PUW HFO kábel PVC köpennyel" megnevezés lenne. De nem vagyunk Canare, így marad a gyártó terminológiája.)
Canare Slim HFO kábeltípus (FCCxx-7N) jellemzői

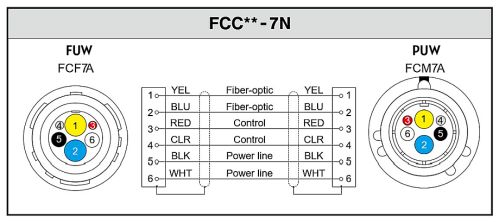

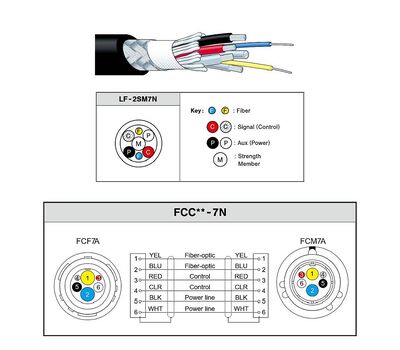

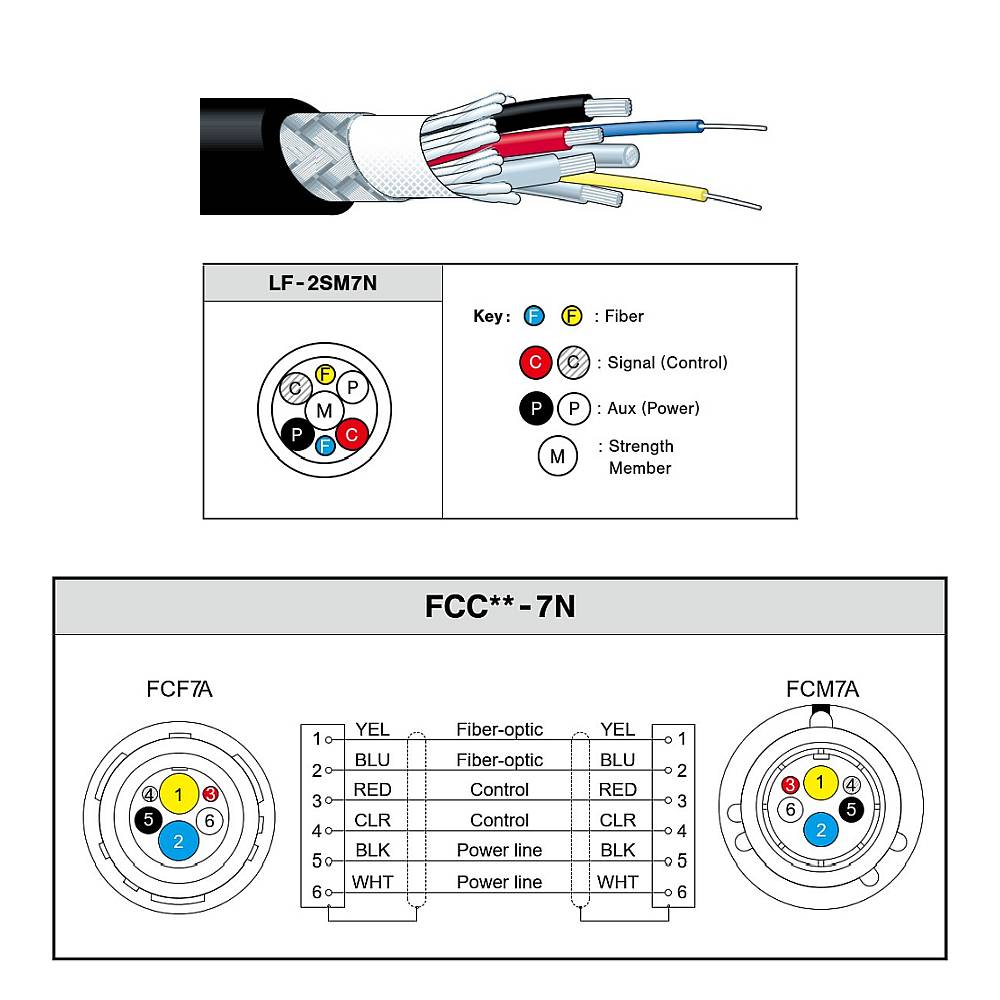

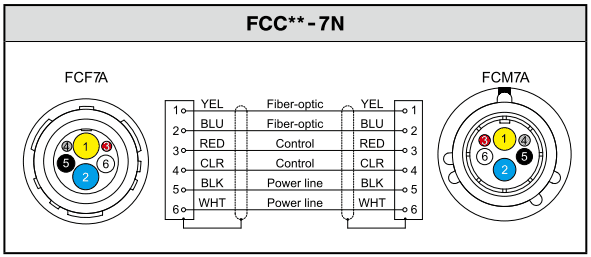

FCF7A és FCM7A csatlakozók bekötési rajza
- 7 mm-es átmérő
- kopásálló PVC köpeny
- körszövött árnyékolás
- flexibilis (6x OD, azaz 43 mm-es legkisebb hajlítási sugár)
- kamera oldali csatlakozó: FCF7A (FUW)
- közvetítőkocsi oldali csatlakozó: FCM7A (PUW)
FCCxx-7N felépítése: az LF-2SM7N a szerelettlen Canare kábel típusa, az L (xx) a kábelhossz méterben
* A Canare összesen kétféle HFO kábelt gyárt, amely megfelel az SMPTE 311 szabványnak. az LF-2SM9N (Ø9,2) és az LF-2SM16 (Ø16mm).
Ezek készkábelként (FUW-PUW csatlakozókkal) FCC**N és a dupla köpenyes FCC**A-WJ néven kaphatók. A másik 3-féle HFO készkábel, az FCC-7N, az FCCxx-7T és az FCCxx-9T nem felel meg az SMPTE 311 szabványnak, különböző okok miatt. A 7 mm átmérőjű változatok eleve kiesnek az átmérőjük miatt, de a ..7T-nél a tápvezető ér keresztmetszete (23 AWG) sem éri el az SMPTE 311 követelményt, a minimális 20 AWG-t. De azok a kábelek is kiesnek, amelyeknél a gyártó a fokozott (7N) vagy extra hajlékonyság (7T, 9T) érdekében mellőzte az árnyékolást (helyette hajlékony földelőeret tartalmaznak).
Tehát az FCC**7N bár nem SMPTE 311 kábel, de köznapi értelemben vagy inkább az elterjed szóhasználat okán nevezhető SMPTE kábelnek, SMPTE kamerakábelnek (ahogy a Canare is ezt teszi a weboldalain) , mert egyfelöl kompatibilis és összeépíthető az SMPTE 304 (3K.93C) csatlakozókkal ellátott SMPTE 311 kábelekkel, másfelől, még ha rövidebb távolságra is, de ugyanazokat a feladatokat, funkciókat látja el, mint egy SMPTE 311 FUW-PUW kamerakábel. Az SMPTE 311 kábelt több km tápátviteli távolság áthidalására tervezték, de még az OB közvetítések jelentős részénél sincs igény ilyen kábelhosszakra. Így a Canare ezeknél a kábeleknél lemondott a teljes SMPTE 311 megfelelőségről, de cserébe könnyű, kényelmes telepítést kínál a legtöbb helyszíni közvetítéshez, miközben a kompatibilisa megmaradt az SMPTE 311 hibrid HDTV kábelekkel.
** Egy SMPTE kamerakábel tápátviteli távolságát a kamerarendszert alkotó komponensek ismerete nélkül nem lehet megadni (ennek részletei az SMPTE 311 kábelekről szóló ismertetőnkben megtalálhatók).
Canare FCC-7N Slim HFO kamera kábel termékváltozatok technikai adatai
| Kábel típusa | Canare LF-2SM7N |
| Külső átmérő | 7,1 mm |
| Köpeny anyaga | kopásálló PVC |
| Köpeny színe | fekete |
| Súly/100 m | 7,3 kg |
| Árnyékolás | 8/24/0.10TA 91% |
| Tension tolerance | 300 N |
| Tensile element külső átmérője | 1.4 mm |
| Min. hajlítási sugár | 6× O.D. = 42,6 mm |
| Hőmérséklet tartomány | -40°C - +75°C |
| Kábel szerkezete | |
| optikai szál | 2× SM 9/125 (low-water peak) unit O.D. = ø 0,9 mm |
| tápvezeték (Aux Power) |
2× 20 AWG 21 / 0,18TA unit O.D. = ø 1,7 mm |
| vezérlés/jel (Control/Signal) |
2× 25 AWG 7 / 0,18TA unit O.D. = ø 1,2 mm |
