Ho-Link HL-S12G-200 2-ch 12G-SDI Optikai konverter szett
Nagyításhoz kattintson a képre vagy használja felette az egérgörgőt!

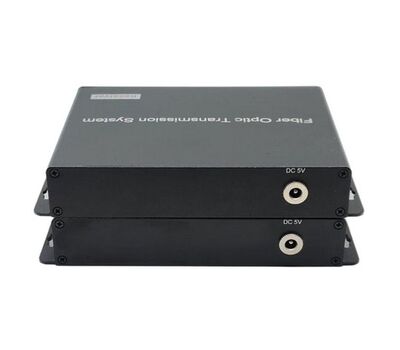

Ho-Link HL-S12G-200 2-ch 12G-SDI Optikai konverter
A Ho-Link HL-S12G-200 egy 12G-SDI optikai átalakító, amely lehetővé teszi 2-csatorna 4K60 videó átvitelét - beágyazott audioval és kiegészítő adatokkal - egyetlen optikai szálon. A HL-S12G-200 szett egy 2x 12G-SDI bemenettel rendelkező jeladót és egy 2x 12G-SDI kimenettel rendelkező jelvevőt tartalmaz, mindkét egységen 2x független SDI továbbfűzött kimenet található, mely révén a jelek helyben továbbvezethetők pl. monitor, switcher, recorder felé, külön elosztó nélkül.
HL-S12G-200 jellemzők
- 2 csatornás 12G-SDI optikai átvitel, akár 4K60 jel továbbítása egyetlen optikai szálon
- Hatótáv: 20 km (SM kábellel)
- Jeladó (TX): 2x 12G-SDI bemenet és 2x 12G-SDI továbbfűzött kimenet
Jelvevő (RX): 2x 12G-SDI kimenet és 2x 12G-SDI továbbfűzött kimenet - Optikai csatlakozó: FC
- Támogatott formátumok: 12G-SDI, 6G-SDI, 3G-SDI, HD-SDI, SD-SDI
- Kompatibilis szabványok: SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI
- Automatikus bemeneti kábelkiegyenlítés, kimeneti driver erősítés,
- Órajel helyreállítás
- Plug & play működés, egyszerű használat, nem igényel konfigurációt
- Hot-swap támogatás
- LED állapotjelzés az eszköz működésének ellenőrzésére
Ho-Link 2-csatornás 12G-SDI - optikai konverter lehetséges kapcsolási rajz
Ho-Link 2-ch 12G-SDI Optikai konverter szett (HL-S12G-200)
- HL-S12G-200 adó egység
- HL-S12G-200 vevő egység
- Tápkábel (2 db)
| Ho-Link 2-Ch12G-SDI Fiber Optic Video Converter (HL-S12G-200) |
|
| Fiber parameters | |
| Wavelength | 1310/1550nm |
| Rate | 12G bps |
| Tx Power | > -6 dB |
| Rx sensitivity | > -14 dB |
| Fiber connector | FC (SC/LC/ST optional) |
| Video parameters | |
| Signal type | SMPTE 424M |
| Work standards | DVB-ASI, SMPTE259M-C, SMPTE292M, SMPTE424M |
| Bit rates | 270 Mbps, 1.485 Gbps, 2.97 Gbps |
| Video Input / Output | |
| Signal type | 1 single-link |
| Input impedance | 75 Ohm |
| Enter the automatic cable equalization | >80m (1. 485 Gbps@BELDEN8281 cable) |
| Clock recovery | 270 Mbps, 1.485 Gbps, and 2.97Gbps are automatic, the others are bypass |
| Input level | 800mVp-p±10% |
| Enter the echo loss | >10dB @ 2.97 Gbps |
| Output DC offset | < ±0. 5V |
| Output echo loss | >10dB @ 2.97 Gbps |
| The biggest shake | < 0. 1UI (1485 Mbps) |
| Signal overshoot | < 5% (1485Mbps) |
| Equipment Information | |
| Shell metal | Aluminium alloy |
| Way to install | Wall-mounted / card type |
| Power dissipation | <15W |
| Power source | AC 100-240V |
| Overload protection | Provide |
| Over current protection | Provide |
| Product net weight (unit: pair) | 3.55 kg |
| Dimensions | 179 × 129 × 28 mm |
| Other Parameters | |
| Storage temperature | -20°C ~ 75°C |
| relative humidity | 5 to 95% (non-condensing) |
| Working life | >100 000 hours |
